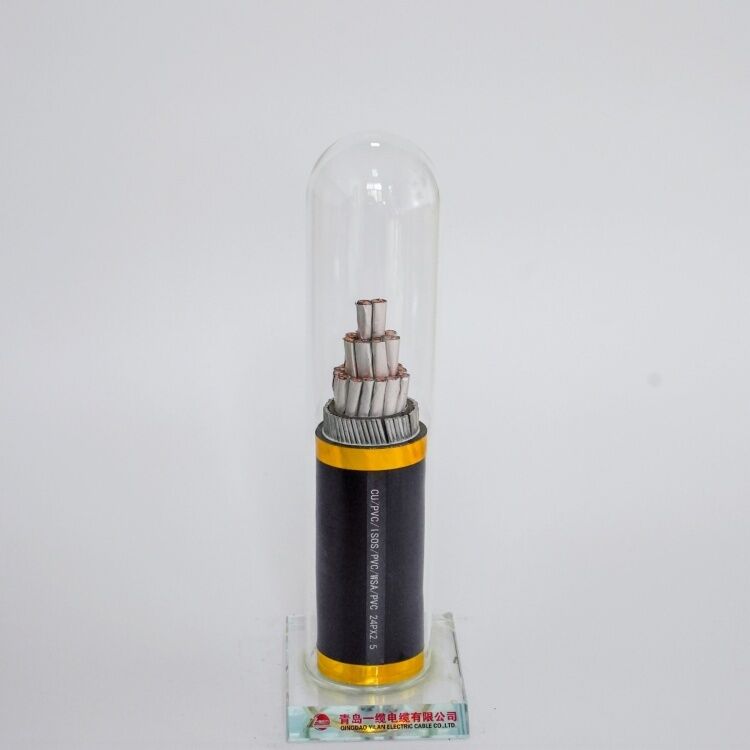

สายเคเบิลหุ้มฉนวน Xlpe 3 แกนแรงดันต่ำ
สายไฟหุ้มฉนวน PVC หุ้มฉนวนโพลีเอทิลีนแบบเชื่อมขวาง พร้อมคุณสมบัติทางความร้อนที่ดีเยี่ยม สมบัติทางไฟฟ้าที่ดีเยี่ยม และความทนทานต่อสารเคมีนอกจากนี้ยังมีข้อดีของโครงสร้างที่เรียบง่าย น้ำหนักเบา และไม่จำกัดการตกเป็นสายเคเบิลชนิดใหม่ที่ใช้กันอย่างแพร่หลายในโครงข่ายไฟฟ้าในเมือง เหมือง และโรงงานอุณหภูมิการทำงานสูงสุดที่กำหนดของตัวนำสายไฟหุ้มฉนวนโพลีเอทิลีนแบบเชื่อมขวางคือ 90°C ซึ่งสูงกว่าสายไฟที่หุ้มฉนวนพีวีซีและโพลีเอทิลีน ช่วยเพิ่มความสามารถในการรับน้ำหนักของสายเคเบิล
| ระดับแรงดันไฟฟ้าสำหรับ XLPE สายไฟ | No. x หน้าตัดที่กำหนดของตัวนำ No. x mm2 | |||||||
| 1 คอร์ | 2 คอร์ | 3 คอร์ | 3+1 คอร์ | 4core | 3+2 คอร์ | 4+1 คอร์ | 5 คอร์ | |
| 0.6/1 kV | 1x4 mm2 | 2x4 mm2 | 3x4 mm2 | 3x4 mm2 + 1x2.5mm2 | 4x4 mm2 | 3x4 mm2 + 2x2.5mm2 | 4x4 mm2 + 1x2.5mm2 | 5x2.5 mm2 |
| 1x6 mm2 | 2x6 mm2 | 3x6 mm2 | 3x6 mm2 + 1x4 mm2 | 4x6 mm2 | 3x6 mm2 + 2x4 mm2 | 4x6 mm2 + 1x4 mm2 | 5x4 mm2 | |
| 1x10 mm2 | 2x10 mm2 | 3x10 mm2 | 3x10 mm2 + 1x6 mm2 | 4x10 mm2 | 3x10 mm2 + 2x6 mm2 | 4x10 mm2 + 1x6 mm2 | 5x6 mm2 | |
| 1x16 mm2 | 2x16 mm2 | 3x16mm2 | 3x16 mm2 + 1x10 mm2 | 4x16 mm2 | 3x16 mm2 + 2x10 mm2 | 4x16 mm2 + 1x10 mm2 | 5x10 mm2 | |
| 1x 25 mm2 | 2x 25 mm2 | 3x 25 mm2 | 3x25 mm2 + 1x16mm2 | 4x25 mm2 | 3x25 mm2 + 2x16mm2 | 4x25 mm2 + 1x16mm2 | 5x16 mm2 | |
| 1x35 mm2 | 2x35 mm2 | 3x 35 mm2 | 3x35 mm2 + 1x16mm2 | 4x35 mm2 | 3x35 mm2 + 2x16mm2 | 4x35 mm2 + 1x16mm2 | 5x25 mm2 | |
| 1x50 mm2 | 2x50 mm2 | 3x 50 mm2 | 3x50 mm2 + 1x25mm2 | 4x50 mm2 | 3x50 mm2 + 2x25mm2 | 4x50 mm2 + 1x25mm2 | 5x35 mm2 | |
| 1x70 mm2 | 2x70 mm2 | 3x 70 mm2 | 3x70 mm2 + 1x35mm2 | 4x70 mm2 | 3x70 mm2 + 2x35mm2 | 4x70 mm2 + 1x35mm2 | 5x50 mm2 | |
| 1x95 mm2 | 2x95 mm2 | 3x 95 mm2 | 3x95 mm2 + 1x50mm2 | 4x95 mm2 | 3x95 mm2 + 2x50mm2 | 4x95 mm2 + 1x50mm2 | 5x70 mm2 | |
| 1x120 mm2 | 2x120 mm2 | 3x 120 mm2 | 3x120mm2 + 1x70mm2 | 4x120 mm2 | 3x120mm2 + 2x70mm2 | 4x120mm2 + 1x70mm2 | 5x95 mm2 | |
| 1x150 mm2 | 2x150 mm2 | 3x 150 mm2 | 3x150mm2 + 1x70mm2 | 4x150 mm2 | 3x150mm2 + 2x70mm2 | 4x150mm2 + 1x70mm2 | ||
| 1x185 mm2 | 2x185 mm2 | 3x 185 mm2 | 3x185mm2 + 1x95mm2 | 4x185 mm2 | 3x185mm2 + 2x95mm2 | 4x185mm2 + 1x95mm2 | ||
| 1x240 mm2 | 3x 240 mm2 | 3x240mm2 + 1x120mm2 | 4x240 mm2 | 3x240mm2 + 2x120mm2 | 4x240mm2 + 1x120mm2 | |||
| 1x300 mm2 | 3x 300 mm2 | 3x300mm2 + 1x150mm2 | 4x300 mm2 | 3x300mm2 + 2x150mm2 | 4x300mm2 + 1x150mm2 | |||
| 1x400 mm2 | ||||||||
| 1x500 mm2 | ||||||||
ใบสมัคร:
1. คุณสมบัติการใช้งาน:
อุณหภูมิการทำงานของตัวนำไฟฟ้าสูงสุด: 90 °C
ในระหว่างการลัดวงจร (ใช้เวลาน้อยกว่า 5 วินาที) อุณหภูมิสูงสุดของตัวนำสายเคเบิลต้องไม่เกิน 250°C
อุณหภูมิแวดล้อมไม่ควรต่ำกว่า 0 °C สำหรับการวางสายเคเบิล
2. รัศมีการดัดของสายเคเบิล:
สายเคเบิลแกนเดียว: สายเคเบิลไม่หุ้มเกราะ 20D, สายเคเบิลหุ้มเกราะ 15D
แกนสายเคเบิล: สายเคเบิลไม่หุ้มเกราะ 15D, สายเคเบิลหุ้มเกราะ 12D
การใช้งาน: ผลิตภัณฑ์นี้เหมาะสำหรับใช้ในสายจ่ายไฟฟ้าหรือการติดตั้งแบบตายตัวที่มีแรงดันไฟฟ้าความถี่ไฟฟ้าพิกัดสูงสุดและรวมถึง 1Kv, AC 50Hz
ผลิตภัณฑ์ของเรามีจำหน่ายทั่วโลก คุณสามารถวางใจได้ในกระบวนการผลิตทั้งหมดของเรา
