1 ~ 35KV สายไฟหุ้มเกราะใต้ดินแรงดันไฟฟ้าปานกลาง
สายเคเบิลหุ้มฉนวน XLPE:
สายไฟ 1-35Kv เป็นสายฉนวน XLPE เหมาะสำหรับแรงดันไฟฟ้าปานกลางถึงแรงดันสูงประกอบด้วยลวดอลูมิเนียมตีเกลียวขนาดกะทัดรัดหรือลวดทองแดงตีเกลียวเป็นตัวนำเปล่าพร้อมฉนวน XLPE และชั้นป้องกันโลหะปลอก PVC หรือปลอก PE เพื่อป้องกันการกัดกร่อน
ลักษณะทางกายภาพและทางไฟฟ้า
No.cores x | ฉนวนกันความร้อน | ปลอก | ด้านนอกØ | น้ำหนัก | การให้คะแนนปัจจุบันในอากาศ 30 ℃ | คะแนนปัจจุบันฝัง 20 ℃ | |
ข้ามวินาที | ความหนา | ความหนา | ประมาณ | ประมาณ | |||
ระบุ | |||||||
เฟส | เป็นกลาง | มูลค่า | |||||
mm² | มม | มม | มม | มม | กก. / กม | ก | ก |
3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 | 164 |

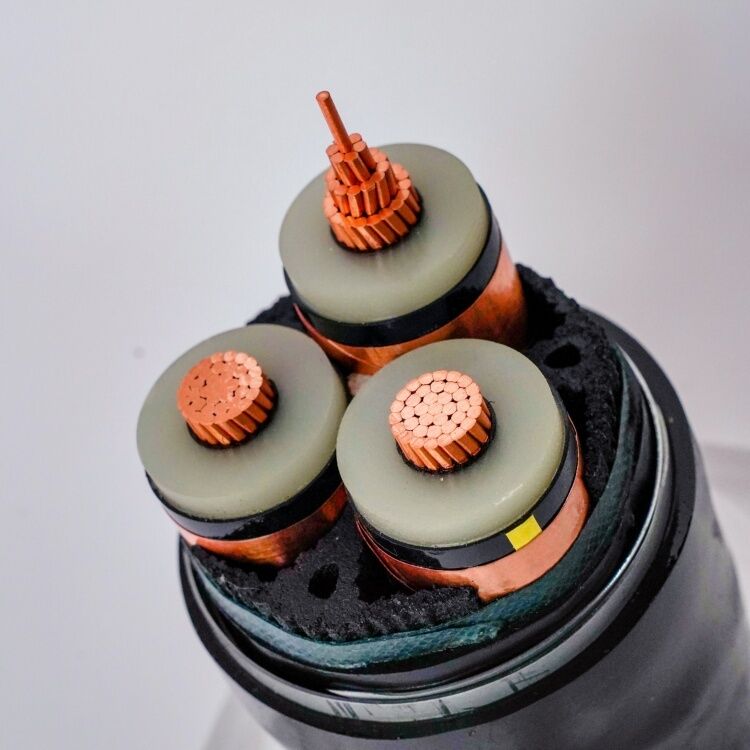

โครงสร้างสายไฟ XLPE 1KV 33KV
ตัวนำ: ตัวนำกลมทองแดงหรืออลูมิเนียมกลมที่ผ่านการอบอ่อนที่ผ่านการอบอ่อนตามมาตรฐาน IEC60228 ระดับ 2
การป้องกันตัวนำ: สารประกอบเซมิคอนดักเตอร์ที่อัดขึ้นรูป
ฉนวนกันความร้อน: XLPE (cross-linked polyethylene) อุณหภูมิที่กำหนดคือ 90 ° C
ฉนวนกันความร้อน การป้องกัน: สารประกอบเซมิคอนดักเตอร์ที่อัดขึ้นรูป
ลวดตาข่าย: เทปทองแดงหรือลวดทองแดงเป็นศูนย์กลาง
สีของโลโก้แกนลวด: ควรวางเทปสีแดงสีเหลืองและสีน้ำเงินระหว่างชั้นป้องกันฉนวนและชั้นป้องกันโลหะ (โลโก้ด้านบนสามารถเปลี่ยนแปลงได้ตามต้องการ)
การประกอบ: วางสายไฟหลักที่หุ้มฉนวนสามเส้นเข้าด้วยกันถ้าจำเป็นให้เติมวัสดุที่ไม่ดูดความชื้นที่เข้ากันได้กับวัสดุฉนวนและหุ้มด้วยปลอก PVC อีกชั้น
ปลอกด้านใน: ชั้นรีดพีวีซี ST2 หรือ PE ควันต่ำและปราศจากฮาโลเจน
การหุ้มเกราะ: สายไฟสามแกนพร้อมสายคู่ของเทปเหล็กชุบสังกะสีหรือลวดเหล็กชุบสังกะสีสายคู่ของสายไฟเดี่ยวพร้อมฟอยล์อลูมิเนียมหรือลวดอลูมิเนียม
เปลือกนอก: ประเภท PVC ST2 ตามมาตรฐาน IEC 60502 หรือ PE, LSZH
สายไฟ XLPE (cross-linked polyethylene) มีคุณสมบัติทางไฟฟ้าและทางกายภาพที่ดีเยี่ยมและเป็นสายเคเบิลที่ดีที่สุดสำหรับสายส่งและสายจ่ายข้อดีของสายเคเบิลเหล่านี้คือโครงสร้างที่เรียบง่ายและน้ำหนักเบานอกเหนือจากความทนทานต่อไฟฟ้าความร้อนเชิงกลและสารเคมีที่ดีเยี่ยมแล้วยังมีความสะดวกในการใช้งานอีกด้วยนอกจากนี้ยังสามารถวางไว้ตามเส้นทางโดยไม่ถูก จำกัด โดยความแตกต่างของระดับ
ใช้ในระบบส่งกำลังและระบบจำหน่ายที่ 35kV และต่ำกว่าสามารถเปลี่ยนสายไฟที่หุ้มด้วยกระดาษชุบน้ำมันได้อย่างสมบูรณ์และยังสามารถเปลี่ยนสายไฟที่หุ้มฉนวนโพลีไวนิลคลอไรด์ได้บางส่วนมีการใช้กันอย่างแพร่หลายในด้านพลังงานการก่อสร้างการขุดโลหะวิทยาปิโตรเคมีและการสื่อสาร
