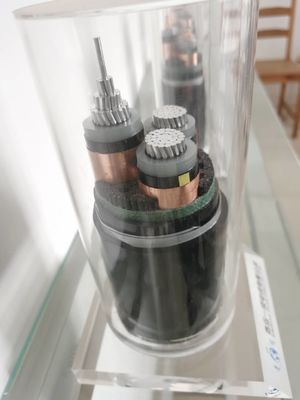

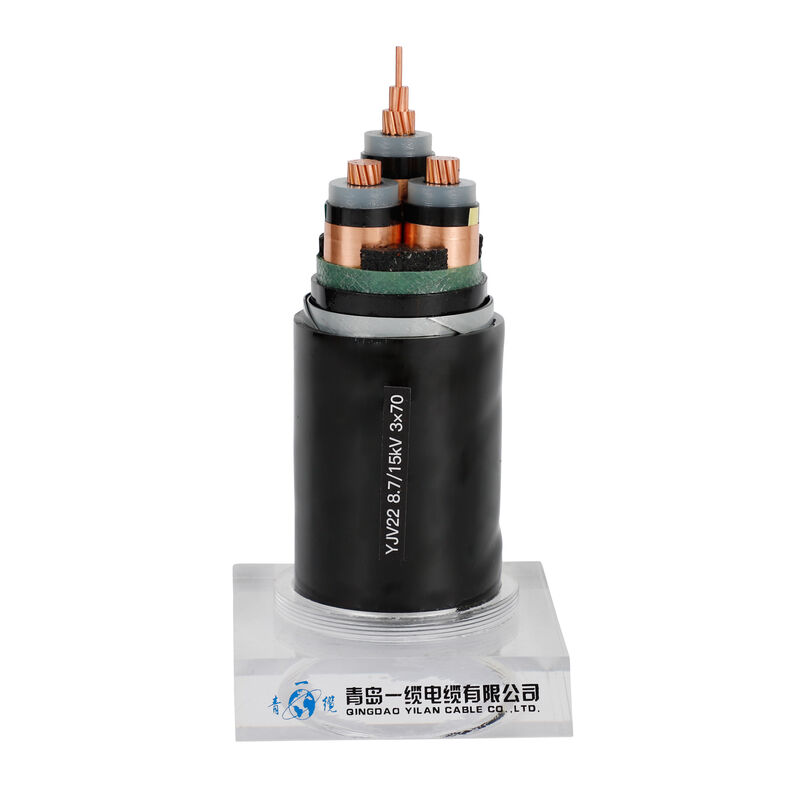

สายเคเบิลหุ้มฉนวน Pvc ใต้ดิน Xlpe 3 แกน 3 × 4 มม. 2
สายเคเบิลหุ้มฉนวนพีวีซี Xlpe ใช้เป็นหลักสำหรับสายเหนือศีรษะและสายจำหน่าย หรือเพื่อจัดหาบริการทางอากาศ 120/220V สำหรับบริการ tem ที่ไซต์ก่อสร้าง โดยเป็นสายส่ง (เสาไฟฟ้าไปยังทางเข้าบริการ) เป็นสายเคเบิลรอง (เสาต่อเสา) หรือไฟส่องถนน
ลักษณะทางกายภาพและทางไฟฟ้า
จำนวนแกน x | ฉนวนกันความร้อน | ฝัก | Ø ด้านนอก | น้ำหนัก | การจัดอันดับปัจจุบันในอากาศ 30 ℃ | เรตติ้งปัจจุบันฝัง 20 ℃ | |
ข้ามวินาที | ความหนา | ความหนา | ประมาณ | ประมาณ | |||
ขนาด | |||||||
เฟส | เป็นกลาง | ค่า | |||||
มม.² | มม | มม | มม | มม | กก. / กม | ก | ก |
3×4+1×2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3×6+1×4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3×10+1×6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3×16+1×10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3×25+1×16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3×35+1×16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
ประเภทตัวนำ
ปัจจุบัน ทองแดง (Cu) และอะลูมิเนียม (Al) เป็นวัสดุหลักสำหรับตัวนำ XLPE
(1) ทองแดง (ลูกบาศ์ก)
ตัวนำทองแดง (Cu) มีคุณสมบัติทางไฟฟ้าขั้นสูง ความสามารถในการแปรรูป และผลประโยชน์ทางเศรษฐกิจดังนั้นจึงใช้ในวัสดุตัวนำใต้ดินส่วนใหญ่เป็นที่น่าสังเกตว่าความบริสุทธิ์ของทองแดงด้วยไฟฟ้าจำเป็นต้องสูงถึง 99.96%~99.86%
(2) อะลูมิเนียม (Al)
เนื่องจากอะลูมิเนียมมีน้ำหนักเบากว่าทองแดงประมาณหนึ่งในสาม จึงจัดการได้ง่ายกว่าค่าการนำไฟฟ้าประมาณสองในสามของทองแดง แต่ประหยัดกว่าด้วยคุณสมบัติเหล่านี้ Al จึงเป็นวัสดุที่ใช้กันอย่างแพร่หลายรองจากทองแดง
ประโยชน์ของ XLPE
วัสดุฉนวนพลาสติกมีข้อได้เปรียบของคุณสมบัติการเป็นฉนวนที่ยอดเยี่ยม เดินสายง่าย เชื่อมต่อและบำรุงรักษา ดังนั้นจึงใช้กันอย่างแพร่หลายในประเทศที่พัฒนาแล้วเนื่องจากการพัฒนาเทคโนโลยีการเชื่อมขวาง สายเคเบิลหุ้มฉนวน XLPE จึงสามารถนำไปใช้กับแรงดันไฟฟ้าที่สูงขึ้นได้เมื่อเร็ว ๆ นี้ สายเคเบิล XLPE ได้แทนที่สายเคเบิลทั้งหมดแล้วข้อดีของ XLPE คือน้ำหนักเบา ลักษณะทางความร้อน ต้นทุนการเดินสายต่ำ และต้นทุนวัสดุต่ำ
