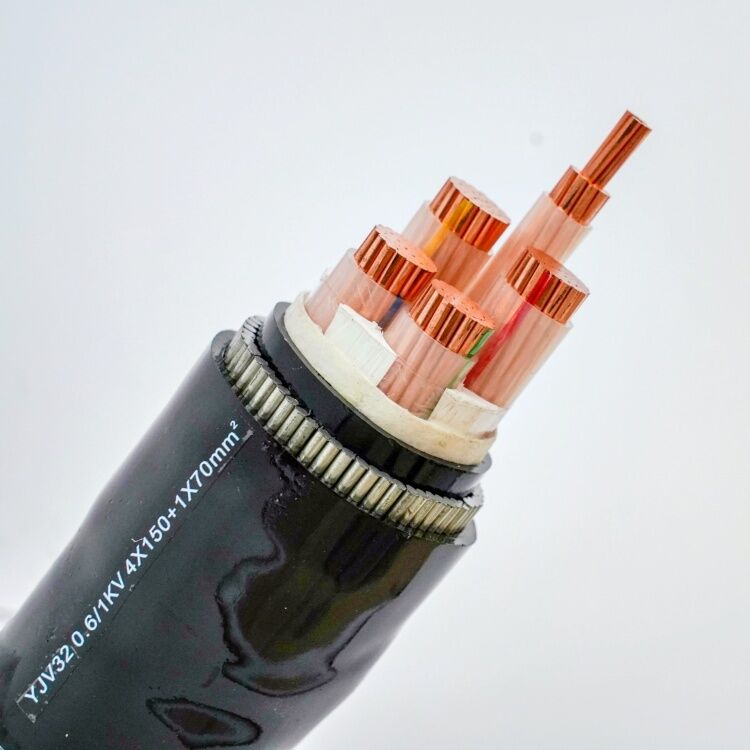

0.6 / 1KV Four Core CU / XLPE / PVC 0.6 / 1kV IEC60502-1 สำหรับการใช้งานใต้ดิน
ใบสมัคร:
สายไฟ: ใช้ในสถานีไฟฟ้าอุตสาหกรรมและสวิตช์และเครือข่ายแหล่งจ่ายไฟในเมืองในอาคารท่อสายเคเบิลสายเคเบิลภายนอกและแบบฝัง
วาง:
1) ตัวนำ: ลวดทองแดงหรืออลูมิเนียมชนิดที่ 2
2) ฉนวนกันความร้อน: XLPE
3) เกราะ: ลวดเหล็กหรือสายพานเหล็ก
4) ปลอก: PVC หรือ PE
มาตรฐาน:
ตัวนำของสายเคเบิลหุ้มฉนวน IEC 60228
IEC 60502-1 ฉนวนกันความร้อนคลาส 1 kV (Um = 1.2kV) ถึง 30kV (Um = 36kV) พร้อมสายไฟฉนวนและอุปกรณ์เสริม - ส่วนที่ 1: แรงดันไฟฟ้า 1 kV (Um = 1.2kV) สายเคเบิล 3 kV (Um = 3.6 kV)
ลักษณะทางกายภาพและทางไฟฟ้า
No.cores x | ฉนวนกันความร้อน | ปลอก | ด้านนอกØ | น้ำหนัก | การให้คะแนนปัจจุบันในอากาศ 30 ℃ | คะแนนปัจจุบันฝัง 20 ℃ | |
ข้ามวินาที | ความหนา | ความหนา | ประมาณ | ประมาณ | |||
ระบุ | |||||||
เฟส | เป็นกลาง | มูลค่า | |||||
mm² | มม | มม | มม | มม | กก. / กม | ก | ก |
3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | พ.ศ. 1475 | 139 |
164 |
