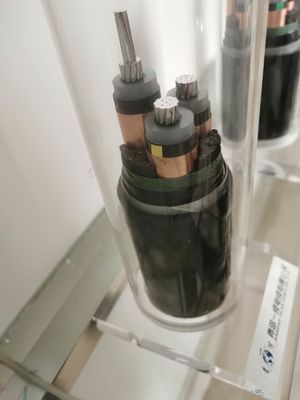

สายไฟหุ้มฉนวน XLPE หนา 0.7 มม

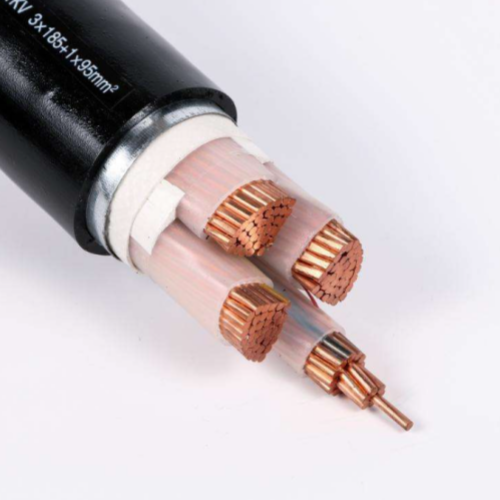

สายเคเบิลหุ้มฉนวน XLPE 3 × 35
สายไฟหุ้มฉนวน XLPE
สายเคเบิลหุ้มฉนวน XlPE ย่อมาจากสายเคเบิลโพลีเอทิลีนแบบเชื่อมขวางเป็นท่อไฮดรอลิกที่ทำจากพลาสติกโพลีเอทิลีนเดิมโพลีเอทิลีนเป็นวัสดุที่ใช้งานทั่วไป แต่ผลการทนต่ออุณหภูมิไม่เหมาะอย่างยิ่ง แต่หลังจากการปรับปรุงเทคโนโลยีการเชื่อมโยงข้ามสายที่ทำจากวัสดุโพลีเอทิลีนแบบ cross-linked มีคุณสมบัติในการทนต่อการสึกหรอทนต่ออุณหภูมิสูงและกระแสไฟฟ้าสูง .ความจุ ฯลฯ และจะไม่ผลิตก๊าซที่มีฤทธิ์กัดกร่อนและเป็นพิษเมื่อถูกเผาเป็นผลิตภัณฑ์ลวดที่เป็นมิตรต่อสิ่งแวดล้อมอย่างแท้จริงข้อดีของสาย XLPE ได้แก่ ประการแรกอุณหภูมิในการทำงานเพิ่มขึ้นจาก 70 ° C ถึง 90 ° C และเห็นได้ชัดว่าระดับความต้านทานต่ออุณหภูมินั้นดีประการที่สองมีคุณสมบัติเป็นฉนวนที่ดี XLPE รักษาคุณสมบัติของฉนวนที่ดีเดิมของ PE และฉนวนกันความร้อนความต้านทานจะเพิ่มขึ้นอีกค่าแทนเจนต์การสูญเสียอิเล็กทริกมีขนาดเล็กและไม่ได้รับผลกระทบอย่างมากจากอุณหภูมิประการที่สามคุณสมบัติเชิงกลได้รับการปรับปรุงพันธะเคมีใหม่จะถูกสร้างขึ้นในระหว่างกระบวนการเชื่อมโยงข้ามความแข็งความแข็งความต้านทานการสึกหรอและความต้านทานต่อแรงกระแทกของ XLPE ได้รับการปรับปรุงและข้อเสียของความเปราะบางของ PE ต่อความเครียดจากสิ่งแวดล้อมและการแตกร้าวถูกสร้างขึ้นในที่สุดความทนทานต่อสารเคมี XLPE มีความทนทานต่อกรดและด่างและความต้านทานต่อน้ำมันผลิตภัณฑ์จากการเผาไหม้ส่วนใหญ่เป็นน้ำและก๊าซคาร์บอนไดออกไซด์ซึ่งเป็นอันตรายต่อสิ่งแวดล้อมน้อยกว่าและเป็นผลิตภัณฑ์ที่เป็นมิตรกับสิ่งแวดล้อมพันธะเคมีใหม่ถูกสร้างขึ้นในระหว่างกระบวนการเชื่อมโยงข้ามซึ่งช่วยเพิ่มความแข็งความแข็งความต้านทานการสึกหรอและการทนต่อแรงกระแทกของ XLPE และชดเชยข้อบกพร่องของความเปราะบางของ PE ต่อความเครียดจากสิ่งแวดล้อมและการแตกร้าวในที่สุดความทนทานต่อสารเคมี XLPE มีความทนทานต่อกรดและด่างและความต้านทานต่อน้ำมันผลิตภัณฑ์จากการเผาไหม้ส่วนใหญ่เป็นน้ำและก๊าซคาร์บอนไดออกไซด์ซึ่งเป็นอันตรายต่อสิ่งแวดล้อมน้อยกว่าและเป็นผลิตภัณฑ์ที่เป็นมิตรกับสิ่งแวดล้อมพันธะเคมีใหม่ถูกสร้างขึ้นในระหว่างกระบวนการเชื่อมโยงข้ามซึ่งช่วยเพิ่มความแข็งความแข็งความต้านทานการสึกหรอและการทนต่อแรงกระแทกของ XLPE และชดเชยข้อบกพร่องของความเปราะบางของ PE ต่อความเครียดจากสิ่งแวดล้อมและการแตกร้าวในที่สุดความทนทานต่อสารเคมี XLPE มีความทนทานต่อกรดและด่างและความต้านทานต่อน้ำมันผลิตภัณฑ์จากการเผาไหม้ส่วนใหญ่เป็นน้ำและก๊าซคาร์บอนไดออกไซด์ซึ่งเป็นอันตรายต่อสิ่งแวดล้อมน้อยกว่าและเป็นผลิตภัณฑ์ที่เป็นมิตรกับสิ่งแวดล้อม
ลักษณะทางกายภาพและทางไฟฟ้า
No.cores x | ฉนวนกันความร้อน | ปลอก | ด้านนอกØ | น้ำหนัก | การให้คะแนนปัจจุบันในอากาศ 30 ℃ | คะแนนปัจจุบันฝัง 20 ℃ | |
ข้ามวินาที | ความหนา | ความหนา | ประมาณ | ประมาณ | |||
ระบุ | |||||||
เฟส | เป็นกลาง | มูลค่า | |||||
mm² | มม | มม | มม | มม | กก. / กม | ก | ก |
3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
ใบสมัคร
สายเคเบิลหุ้มฉนวน XLPE สามารถใช้ในการติดตั้งเกือบทั้งหมด: กราวด์ถาดสายเคเบิลในร่มสถานีไฟฟ้าโรงงานสถานีแลกเปลี่ยนเนื่องจากคุณสมบัติทางความร้อนที่ดีกว่าจึงแนะนำเป็นพิเศษสำหรับโอกาสต่อไปนี้:
- อุณหภูมิแวดล้อมสูง
- สายโดนแสงแดด
- สายเคเบิลวางอยู่ในท่อของบล็อกคอนกรีต
- มีการจัดกลุ่มสายเคเบิล
- ภาระฉุกเฉินสูงเป็นสิ่งสำคัญ
- ต้องการกระแสไฟฟ้าลัดวงจรสูง
- ชั้นป้องกันสูงต้องส่งกระแสไฟรั่วสูง
โครงสร้าง
ตัวนำ: ตัวนำทองแดงแบบควั่นกลมธรรมดาตามมาตรฐาน IEC 60228 ระดับ 2
ฉนวนกันความร้อน: PVC, XLPE
ชั้นใน: PVC
การหุ้มเกราะ: ลวดเทปเหล็กลวดอลูมิเนียม
ตามข้อกำหนดปลอก: PVC ตรงตาม IEC 60502 สีดำ
หมายเหตุ: สีของฉนวนเช่นตามมาตรฐานหรือข้อกำหนด
