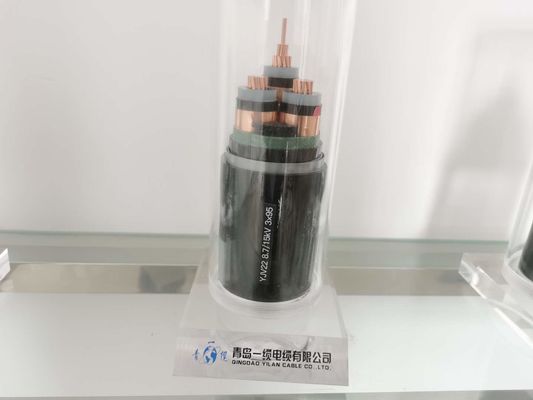

สายไฟฉนวน XLPE ISO9001 สำหรับงานก่อสร้าง

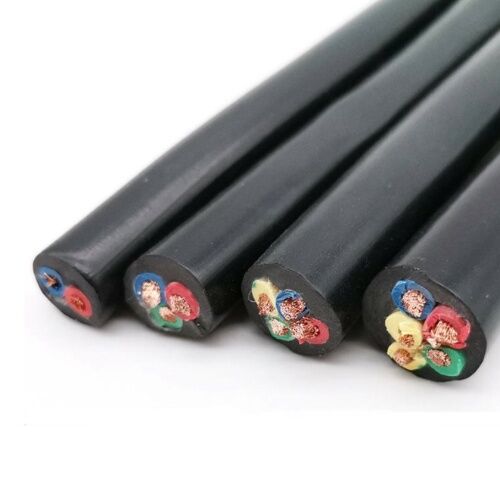

สายไฟหุ้มฉนวน XLPE
polyethylene XLPE แบบ cross-linked มีพันธะระหว่างโมเลกุลที่เสถียรระหว่างอนุภาคโพลีเอทิลีนที่ผลิตโดยการกระทำทางเคมีเนื่องจากมีเปอร์ออกไซด์อินทรีย์
XLPE มีคุณสมบัติทางไฟฟ้าเช่นเดียวกับโพลีเอทิลีนทั่วไปและมีคุณสมบัติทางความร้อนและเชิงกลที่ดีขึ้นเนื่องจากพันธะระหว่างโมเลกุลที่เสถียรทำให้อุณหภูมิตัวนำต่อเนื่องสูงสุดของสายหุ้มฉนวน XLPE 90 ° C ในขณะที่อุณหภูมิตัวนำต่อเนื่องสูงสุดของสายฉนวนโพลีเอทิลีนทั่วไปคือ 75 ° Cอุณหภูมิในการทำงานสูงสุดของตัวนำเกินคือ 130 ° C (ภายใต้อุณหภูมิเกินฉุกเฉินต้องไม่เกิน 100 ชั่วโมงต่อปี)อุณหภูมิลัดวงจรของตัวนำสูงสุดคือ 250 ° Cสิ่งนี้ให้ข้อได้เปรียบที่สำคัญในแง่ของการจัดอันดับสายเคเบิลและมีความสำคัญเป็นพิเศษในประเทศหรือสถานการณ์ที่อุณหภูมิแวดล้อมสูงและต้องใช้ปัจจัยการลดขนาด
เทคโนโลยีการเชื่อมโยงข้ามนั้นขึ้นอยู่กับกระบวนการเชื่อมโยงและการระบายความร้อนแบบ "แห้ง" อย่างสมบูรณ์ซึ่งจะช่วยกำจัดการรวมตัวของน้ำเล็กน้อยในฉนวนซึ่งหากไม่มีการป้องกันจะทำให้เกิดสิ่งที่เรียกว่า "water tree effect"หัวครอสสามชั้นสามารถขับไล่ชั้นป้องกันเหนือตัวนำและขับไล่ชั้นป้องกันเหนือชั้นฉนวนในการดำเนินการทางเทคนิคครั้งเดียวทั้งหมดนี้ทำให้สายเคเบิลมีคุณสมบัติทางไฟฟ้าความร้อนและเชิงกลที่ดีเยี่ยม
ลักษณะทางกายภาพและทางไฟฟ้า
No.cores x | ฉนวนกันความร้อน | ปลอก | ด้านนอกØ | น้ำหนัก | การให้คะแนนปัจจุบันในอากาศ 30 ℃ | คะแนนปัจจุบันฝัง 20 ℃ | |
ข้ามวินาที | ความหนา | ความหนา | ประมาณ | ประมาณ | |||
ระบุ | |||||||
เฟส | เป็นกลาง | มูลค่า | |||||
mm² | มม | มม | มม | มม | กก. / กม | ก | ก |
3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 | 164 |
ใบสมัคร
สายเคเบิลหุ้มฉนวน XLPE สามารถใช้ในการติดตั้งเกือบทั้งหมด: กราวด์ถาดสายเคเบิลในร่มสถานีไฟฟ้าโรงงานสถานีแลกเปลี่ยนเนื่องจากคุณสมบัติทางความร้อนที่ดีกว่าจึงแนะนำเป็นพิเศษสำหรับโอกาสต่อไปนี้:
- อุณหภูมิแวดล้อมสูง
- สายโดนแสงแดด
- สายเคเบิลวางอยู่ในท่อของบล็อกคอนกรีต
- มีการจัดกลุ่มสายเคเบิล
- ภาระฉุกเฉินสูงเป็นสิ่งสำคัญ
- ต้องการกระแสไฟฟ้าลัดวงจรสูง
- ชั้นป้องกันสูงต้องส่งกระแสไฟรั่วสูง
ฟังก์ชั่นพิเศษตามคำขอ:
•ทนต่อน้ำมัน
•ต้านทานรังสียูวี
•แมวทนไฟก, ข, ค
•ไม่ลามไฟ
•ปลวก
•สัตว์ฟันแทะ
•ฮาโลเจนไร้ควันต่ำ
