| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | QINGDAO YICABLE CABLE |
| ได้รับการรับรอง | CE/IEC/KEMA/VDE |

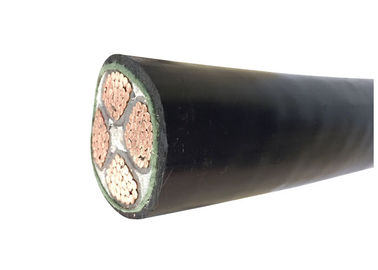

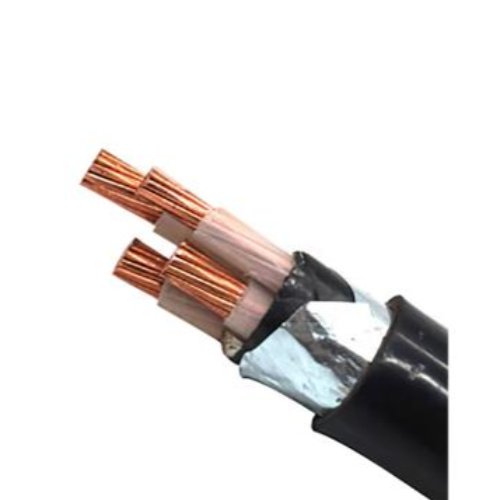

สายไฟฉนวน XLPE NXY LV แกนเดี่ยวและหลายแกน 95 ตร.มม. ได้รับการรับรอง KEMA CE IEC
การใช้งาน: สายเคเบิลฉนวน XLPE ใช้เป็นสายส่งและจำหน่ายไฟฟ้าที่แรงดันไฟฟ้าพิกัด 0.6/1KV.
โครงสร้าง:
| ตัวนำ | ตัวนำทองแดงตามมาตรฐาน IEC 60228, คลาส 2 |
| ตัวนำทรงกลมหรือรูปทรง | |
| ตัวนำแบบยืดหยุ่น (คลาส 5) เป็นทางเลือก | |
| ฉนวน | XLPE (โพลีเอทิลีนแบบเชื่อมขวาง) พิกัด 90°C, มีหลายสีให้เลือก |
| ชีลด์โลหะเป็นทางเลือก | เทปทองแดงหรือสายถักทองแดงเป็นทางเลือก |
| เปลือก | PVC หรือ FR-PVC ชนิด ST2 ตามมาตรฐาน IEC 60502, สีดำหรือสีแดง หรือปรับแต่งได้ |
คำแนะนำในการสั่งซื้อ
แรงดันไฟฟ้าพิกัด
มาตรฐานการใช้งาน: IEC/BS/UL/GB
จำนวนแกน
ขนาดและโครงสร้างตัวนำ
ประเภทฉนวน
มีเกราะหรือไม่มีเกราะ หากมีเกราะ ให้ระบุประเภทและวัสดุของเกราะ
ข้อกำหนดของเปลือก
ความยาวสายเคเบิลและข้อกำหนดการบรรจุ
ข้อกำหนดอื่นๆ
ข้อมูลทางเทคนิค: แรงดันไฟฟ้าพิกัด: 0.6/1kV แรงดันต่ำ
อุณหภูมิตัวนำสูงสุด: ภายใต้สภาวะปกติ (90°C), สภาวะฉุกเฉิน (130°C) หรือสภาวะไฟฟ้าลัดวงจรไม่เกิน 5 วินาที (250°C).
อุณหภูมิแวดล้อมต่ำสุด: 0°C, หลังการติดตั้งและเมื่อสายเคเบิลอยู่ในตำแหน่งคงที่เท่านั้น
รัศมีดัดโค้งต่ำสุด: 20 x เส้นผ่านศูนย์กลางภายนอกสายเคเบิลสำหรับแกนเดี่ยวที่ไม่มีเกราะ
15 x เส้นผ่านศูนย์กลางภายนอกสายเคเบิลสำหรับหลายแกนที่ไม่มีเกราะ
15 x เส้นผ่านศูนย์กลางภายนอกสายเคเบิลสำหรับแกนเดี่ยวที่มีเกราะ
12 x เส้นผ่านศูนย์กลางภายนอกสายเคเบิลสำหรับหลายแกนที่มีเกราะ
มาตรฐาน: ระหว่างประเทศ: IEC 60502, IEC 60228, (IEC 60332-3 สำหรับประเภท FR เท่านั้น)
จีน: GB/T 12706, (GB/T 18380-3 สำหรับประเภท FR เท่านั้น)
มาตรฐานอื่นๆ เช่น BS, DIN, VDE และ ICEA ตามคำขอ
การติดตั้ง
1. อุณหภูมิในการติดตั้งไม่ควรเกิน 20°C หากอุณหภูมิแวดล้อมต่ำกว่า 0°C ควรให้ความร้อนแก่สายเคเบิลล่วงหน้า.
2. รัศมีดัดโค้งของสายเคเบิลไม่ควรน้อยกว่า 8 เท่า.
3. หลังการติดตั้ง สายเคเบิลควรทนต่อการทดสอบแรงดันไฟฟ้าเป็นเวลา 15 นาที 3.5kv D.C.
พารามิเตอร์ทางเทคนิค:
| พื้นที่หน้าตัดตัวนำโดยประมาณ | ความหนาฉนวน | ความหนาเปลือก | เส้นผ่านศูนย์กลางภายนอกโดยประมาณ | น้ำหนักโดยประมาณ | ความต้านทานกระแสตรงสูงสุดของตัวนำ (20°C) | แรงดันทดสอบ | พิกัดกระแส | |
| มม.2 | มม. | มม. | (มม.) | กก./กม. | โอห์ม /กม. | กิโลโวลต์/5นาที | ในอากาศ (A) | ในดิน (A) |
| 1 x 95 | 1.1 | 1.5 | 16.0 | 1040 | 0.193 | 3.5 | 285 | 320 |
| 2 x 95 | 1.1 | 1.8 | 24.0 | 2475 | 0.193 | 3.5 | 245 | 270 |
| 3 x 95 | 1.1 | 1.9 | 30.0 | 3020 | 0.193 | 3.5 | 245 | 270 |
| 4 x 95 | 1.1 | 1.9 | 31 | 3854 | 0.193 | 3.5 | 245 | 270 |
| 5 x 95 | 1.1 | 2.2 | 39.0 | 5297 | 0.193 | 3.5 | 245 | 270 |
| 3 x 95 + 1 x 50 | 1.1 | 2.0 | 32 | 3518 | 0.193 | 3.5 | 245 | 270 |
| 4 x 95 + 1 x 50 | 1.1 | 2.1 | 35.6 | 4735 | 0.193 | 3.5 | 245 | 270 |
การบรรจุและการจัดส่ง: เรามีความสามารถในการตอบสนองกำหนดการจัดส่งที่เข้มงวดที่สุดตามใบสั่งซื้อ การตรงต่อเวลาเป็นสิ่งสำคัญสูงสุดเสมอ เนื่องจากความล่าช้าในการจัดส่งสายเคเบิลอาจส่งผลให้โครงการล่าช้าและต้นทุนเกิน.
สายเคเบิลจะถูกจัดส่งในม้วนไม้ กล่องลูกฟูก และขดปลายสายเคเบิลจะถูกปิดผนึกด้วยเทป BOPP แบบมีกาวในตัวและฝาปิดผนึกที่ไม่ดูดความชื้นเพื่อป้องกันปลายสายเคเบิลจากความชื้น เครื่องหมายที่ต้องการจะถูกพิมพ์ด้วยวัสดุที่ทนต่อสภาพอากาศที่ด้านนอกของดรัมตามความต้องการของลูกค้า.
บริการหลังการขาย
เรา Shanghai Shenghua Cable Group เชี่ยวชาญด้านการวิจัยและพัฒนาและผลิตสายเคเบิลและสายไฟ เราได้ผ่านการรับรองระบบคุณภาพสากล ISO9001:2008 (ZDHY) ซึ่งครอบคลุมกระบวนการทั้งหมดของการบริหารจัดการองค์กร ระบบควบคุมคุณภาพที่ครอบคลุมได้ถูกนำมาใช้เพื่อให้แน่ใจว่าผลิตภัณฑ์เป็นไปตามมาตรฐานสากล หลักการของเราคือ: สร้างองค์กรชั้นนำ ผลิตภัณฑ์ชั้นยอด บริการที่เป็นเลิศ และแบรนด์ที่มีชื่อเสียง "ยึดมั่นในการรับประกันคุณภาพ ทุ่มเทเพื่อให้ผู้ใช้ได้รับผลิตภัณฑ์ที่เชื่อถือได้เสมอ" คือความมุ่งมั่นของเราต่อคุณภาพ ผลิตภัณฑ์ของบริษัทของเราได้รับการประกันโดย PICC (บริษัทประกันภัยแห่งประเทศจีน) นอกจากนี้ เรายังมีข้อกำหนดการรับประกันเฉพาะดังนี้:
1. เรารับประกันว่าเราจะปฏิบัติตามข้อกำหนดของระยะเวลาการรับประกันที่ระบุในสัญญา.
2. เราจะผลิตภายใต้ข้อกำหนดนี้ และสินค้าจะเป็นของใหม่ ไม่เคยใช้งาน รุ่นล่าสุดหรือรุ่นปัจจุบัน เมื่อเราได้รับเลือก เราจะจัดหาสินค้าตามข้อกำหนดของสัญญาอย่างเคร่งครัด.
3. การรับประกันจะมีผลบังคับใช้เป็นเวลาสิบสอง (12) เดือนหลังจากที่สินค้า หรือส่วนใดส่วนหนึ่ง
ของสินค้าตามที่อาจเกิดขึ้น ได้ถูกจัดส่งและยอมรับที่ปลายทางสุดท้าย
ที่ระบุใน SCC หรือสิบแปด (18) เดือนหลังจากวันที่จัดส่งจากท่าเรือหรือ
สถานที่ขนถ่ายสินค้าในประเทศต้นทาง แล้วแต่ระยะเวลาใดจะสิ้นสุดก่อน.
4. ในระหว่างระยะเวลาการรับประกัน ผู้ซื้ออาจแจ้งผู้ผลิตโดยตรงเป็นลายลักษณ์อักษรหรือผ่านตัวแทน หากมีปัญหาด้านคุณภาพของสินค้า ผู้ผลิตจะดำเนินการซ่อมแซมหรือเปลี่ยนใหม่ภายในเวลาที่เหมาะสม และจะรับผิดชอบค่าใช้จ่ายทั้งหมดที่เกี่ยวข้อง.
