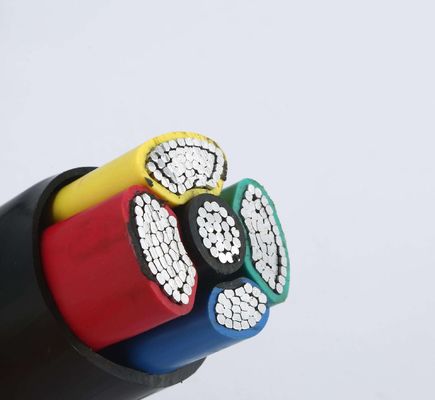

5 Core 25 Mm2 Pe Xlpe ฉนวนสายไฟไฟฟ้า
หมายเลขบทความ: YJLV
แรงดันไฟฟ้า :0.6/1 KV
มาตรฐาน: GB/T 12706.1-2008, IEC 60502-2004
ผลิตภัณฑ์นี้เหมาะสำหรับการส่งและจ่ายพลังงานภายใต้แรงดันไฟฟ้ากระแสสลับ 0.6 / 1kv และ 50Hz
ระดับแรงดันไฟฟ้าสำหรับ XLPE สายไฟ | No. x หน้าตัดที่กำหนดของตัวนำ No. x mm2 | |||||||
1 คอร์ | 2 คอร์ | 3 คอร์ | 3+1 คอร์ | 4core | 3+2 คอร์ | 4+1 คอร์ | 5 คอร์ | |
0.6/1 kV | 1x4 mm2 | 2x4 mm2 | 3x4 mm2 | 3x4 mm2 + 1x2.5mm2 | 4x4 mm2 | 3x4 mm2 + 2x2.5mm2 | 4x4 mm2 + 1x2.5mm2 | 5x2.5 mm2 |
1x6 mm2 | 2x6 mm2 | 3x6 mm2 | 3x6 mm2 + 1x4 mm2 | 4x6 mm2 | 3x6 mm2 + 2x4 mm2 | 4x6 mm2 + 1x4 mm2 | 5x4 mm2 | |
1x10 mm2 | 2x10 mm2 | 3x10 mm2 | 3x10 mm2 + 1x6 mm2 | 4x10 mm2 | 3x10 mm2 + 2x6 mm2 | 4x10 mm2 + 1x6 mm2 | 5x6 mm2 | |
1x16 mm2 | 2x16 mm2 | 3x16mm2 | 3x16 mm2 + 1x10 mm2 | 4x16 mm2 | 3x16 mm2 + 2x10 mm2 | 4x16 mm2 + 1x10 mm2 | 5x10 mm2 | |
1x 25 mm2 | 2x 25 mm2 | 3x 25 mm2 | 3x25 mm2 + 1x16mm2 | 4x25 mm2 | 3x25 mm2 + 2x16mm2 | 4x25 mm2 + 1x16mm2 | 5x16 mm2 | |
1x35 mm2 | 2x35 mm2 | 3x 35 mm2 | 3x35 mm2 + 1x16mm2 | 4x35 mm2 | 3x35 mm2 + 2x16mm2 | 4x35 mm2 + 1x16mm2 | 5x25 mm2 | |
1x50 mm2 | 2x50 mm2 | 3x 50 mm2 | 3x50 mm2 + 1x25mm2 | 4x50 mm2 | 3x50 mm2 + 2x25mm2 | 4x50 mm2 + 1x25mm2 | 5x35 mm2 | |
1x70 mm2 | 2x70 mm2 | 3x 70 mm2 | 3x70 mm2 + 1x35mm2 | 4x70 mm2 | 3x70 mm2 + 2x35mm2 | 4x70 mm2 + 1x35mm2 | 5x50 mm2 | |
1x95 mm2 | 2x95 mm2 | 3x 95 mm2 | 3x95 mm2 + 1x50mm2 | 4x95 mm2 | 3x95 mm2 + 2x50mm2 | 4x95 mm2 + 1x50mm2 | 5x70 mm2 | |
1x120 mm2 | 2x120 mm2 | 3x 120 mm2 | 3x120mm2 + 1x70mm2 | 4x120 mm2 | 3x120mm2 + 2x70mm2 | 4x120mm2 + 1x70mm2 | 5x95 mm2 | |
1x150 mm2 | 2x150 mm2 | 3x 150 mm2 | 3x150mm2 + 1x70mm2 | 4x150 mm2 | 3x150mm2 + 2x70mm2 | 4x150mm2 + 1x70mm2 | ||
1x185 mm2 | 2x185 mm2 | 3x 185 mm2 | 3x185mm2 + 1x95mm2 | 4x185 mm2 | 3x185mm2 + 2x95mm2 | 4x185mm2 + 1x95mm2 | ||
1x240 mm2 | 3x 240 mm2 | 3x240mm2 + 1x120mm2 | 4x240 mm2 | 3x240mm2 + 2x120mm2 | 4x240mm2 + 1x120mm2 | |||
1x300 mm2 | 3x 300 mm2 | 3x300mm2 + 1x150mm2 | 4x300 mm2 | 3x300mm2 + 2x150mm2 | 4x300mm2 + 1x150mm2 | |||
1x400 mm2 | ||||||||
1x500 mm2 |
สายไฟอื่นๆ
ฉนวนโพลีเอทิลีนหรือพีวีซีแบบเชื่อมขวาง ปลอกหุ้มด้านนอกของพีวีซีหรือโพลีเอทิลีน สายไฟ/สายเคเบิลหุ้มเกราะหรือไม่มีเกราะ STA สายไฟแกนทองแดง
ประเภท: VV, YJV, VV22, YJV22, VV23, YJV23, NH-VV2 2
จำนวนแกน: แกนเดี่ยว 2 คอร์ 3 คอร์ 4 คอร์ 5 คอร์
ช่วงการผลิต: 1.5mm2, 2.5mm2, 4mm2, 6mm, 10mm2, 16mm2, 25mm2, 35mm2, 50mm2, 70mm2, 95mm2, 120mm2, 150mm2, 185mm2, 204mm2, 3504mm2 ,630mm2
แรงดันไฟฟ้าที่เกี่ยวข้อง: 300/300v, 300/500v, 450/750v, 0.6/1kV
แอปพลิเคชั่น
ผลิตภัณฑ์นี้เหมาะสำหรับการส่งและจำหน่ายไฟฟ้าภายใต้แรงดันไฟฟ้ากระแสสลับ 0.6 / 1kv ความถี่ในการทำงาน 50Hz
สายไฟแรงดันต่ำใช้สำหรับส่งและจ่ายไฟในระบบส่งและจ่ายไฟขนาด 1kVใช้กันอย่างแพร่หลายในพลังงานไฟฟ้า เหมืองแร่ ก่อสร้าง โลหะ ปิโตรเคมี สื่อสาร และสาขาอื่น ๆ แทนสายไฟหุ้มฉนวนกระดาษเคลือบน้ำมันอย่างสมบูรณ์
สายไฟหุ้มฉนวนโพลีเอทิลีนแบบเชื่อมขวาง สายไฟหุ้มฉนวนโพลีเอทิลีนแบบเชื่อมขวางมีข้อดีหลายประการเหนือสายไฟที่หุ้มด้วยกระดาษและฉนวนพีวีซีสายเคเบิลโพลีเอทิลีนแบบเชื่อมขวางมีข้อดีคือมีความแข็งแรงทางไฟฟ้าสูง แข็งแรงเชิงกล ทนต่อการเสื่อมสภาพสูง ทนต่อความเครียดจากสิ่งแวดล้อม ทนต่อการกัดกร่อนของสารเคมี โครงสร้างเรียบง่าย ใช้งานง่าย และอุณหภูมิในการทำงานสูงในระยะยาวสามารถวางได้โดยไม่มีข้อ จำกัด ในการสืบเชื้อสาย
ข้อดีของสายโพลีเอทิลีนแบบเชื่อมขวาง
สายเคเบิลโพลีเอทิลีนแบบเชื่อมขวางมีอุณหภูมิการทำงานในระยะยาวที่สูงกว่าและกระแสไฟที่สูงขึ้นภายใต้สภาวะแวดล้อมเดียวกัน สายเคเบิลโพลีเอทิลีนแบบเชื่อมขวางสามารถลดขนาดได้ 1 หรือ 2 ขั้นตอน (หน้าตัดปกติ) เมื่อเทียบกับสายเคเบิลพีวีซีสิ่งเหล่านี้ไม่เพียงแต่ปรับปรุงคุณภาพและประสิทธิภาพของผลิตภัณฑ์เท่านั้น แต่ยังช่วยลดต้นทุนในการผลิตสายเคเบิลอีกด้วยสายเคเบิลหุ้มเกราะ
