| MOQ: | ตกลงกันได้ |
| ราคา: | negotiable |
| standard packaging: | กลองไม้เหล็กหรือกลองไม้ทั้งตัว |
| Delivery period: | 8-15 วัน |
| payment method: | L / C, T / T |
| Supply Capacity: | 100km ต่อเดือน |

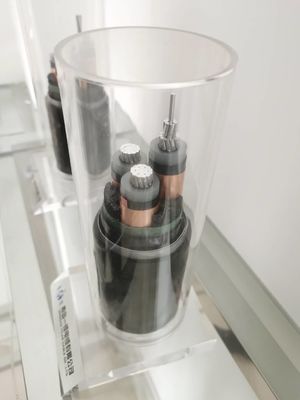

สายไฟฟ้า XLPE ที่กําหนดเอง
สายไฟฟ้า XLPE
สายไฟฟ้า XLPE หมายถึงสายไฟฟ้าที่มีแกนโลหิตจากอะลูมิเนียมประกอบด้วยโพลีเอธิลีนที่เชื่อมต่อกัน. ในสายไฟฟ้า XLPE สายไฟฟ้าที่มีสายไฟฟ้าจากอะลูมิเนียมถูกป้องกันก่อนในรูปแบบการดึงออกแบบครึ่งประสาน.สายสตรอัดให้ผิวสายนําเรียบและป้องกันการสร้างช่องว่างบนผิวสายนําเมื่อสายโค้ง.สายประสานที่ป้องกันถูกปิดด้วยสารประกอบ XLPE ที่ถูกผลักออก ชั้นประสานที่ป้องกันถูกปิดด้วยชั้นวัสดุครึ่งประสานที่ไม่ใช่โลหะและเคลือบด้วยชั้นป้องกันโลหะที่ไม่ใช่แม่เหล็กในรูปของเทปทองแดงหรืออลูมิเนียมหากมันเป็นสายไฟหลายแกน วางสายไฟแกนด้วยกันกับเครื่องเติมที่เหมาะสมในช่องว่างและห่อมันด้วยเทป PVC หรือ PVC extrudedหมอบใยอลูมิเนียม/เทป/เทปที่ไม่เป็นแม่เหล็กสําหรับเคเบิลที่มีแกนเดียว และหมอบใยเหล็กสําหรับเคเบิลหลายแกนใส่ผนัง PVC / PE เป็นชั้นนอก โดยปกติมีสีหลังเพื่อป้องกันความชื้นจากการเข้า
คุณสมบัติทางกายภาพและไฟฟ้า
| จํานวนแกน x | การกันความร้อน | กล่อง | Ø ด้านนอก | น้ําหนัก | ปัจจุบันในอากาศ 30 °C | ปัจจุบันการจัดอันดับ 20 °C | |
| ช่วงสี่นาที | ความหนา | ความหนา | ประมาณ | ประมาณ | |||
| นาม | |||||||
| ขั้นตอน | นิวเทรล | ค่า | |||||
| mm2 | mm | mm | mm | mm | กิโลกรัม / กม | A | A |
| 3 คูณ 4 บวก 1 คูณ 25 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
ลักษณะพื้นที่ของตัวประกอบ XLPE
คุณลักษณะพื้นที่ของตัวประกอบกัน XLPE คือโซ่โมเลกุลยาวของโพลีเอธีเลนถูกเชื่อมต่อกันด้วยกระบวนการที่คล้ายกับกระบวนการกระเทียมยางโดยสร้างโครงสร้างเครือข่ายสามมิติที่มีการผูกพันที่แข็งแรงโพลีเอธีเลนบริสุทธิ์เป็นวัสดุเทอร์โมพลาสติกที่อ่อนนุ่มและกลายเป็นพลาสติกเมื่อทําความร้อน และแข็งแรงเมื่อทําความเย็น โพลีเอธีเลนบริสุทธิ์จะถูกแปลงเป็น XLPE ที่ทนความร้อนมันจะแข็งเป็นถาวรหลังจากทําความร้อนผ่านกระบวนการเชื่อมต่อข้าม, ชั้นกันความร้อน polyethylene ของสายมีความมั่นคงทางความร้อน, และจุดละลายยังดีขึ้นมาก.สายไฟที่แยกจาก XLPE มีความทนทานต่อความร้อนที่สูงขึ้นและดังนั้นมีความทนทานต่อการปรับปรุงความร้อนที่ดีขึ้นเนื่องจากผลงานทางความร้อนที่ดีเยี่ยม ความสามารถในการบรรทุกกระแสของสายไฟฟ้า XLPE มากกว่าสายไฟฟ้าแบบดั้งเดิม
พื้นที่ใช้งาน
สายเคเบิล XLPE เหมาะสําหรับ 132 kV Putuo โปรแกรมความดันสูงและความดันสูงสุดซึ่งการสูญเสียไฟฟ้าดียิเลคทริกมีบทบาทสําคัญเมื่อเปรียบเทียบกับสายไฟฟ้าความดันสูงอื่นๆ สายไฟฟ้านี้มีน้ําหนักเบา ดังนั้นมันจึงสามารถยืดได้ง่าย เนื่องจากน้ํามันจะไม่ย้ายออกจากเครื่องกันไฟมันสามารถติดตั้งในการทํางานชันหรือตั้งโดยไม่ต้องลังเลวัสดุกันความชื้น XLPE มีความทนทานต่อความชื้นสูงมาก ดังนั้นจึงไม่จําเป็นต้องระวังพิเศษในการเชื่อมต่อและสิ้นสุดระยะเวลาที่จําเป็นในการเชื่อมต่อสายเคเบิล XLPE ต่ํากว่าของสายเคเบิลทั่วไปอื่น ๆ ของประเภทที่คล้ายกัน. สายเคเบิลเหล่านี้สามารถใช้ได้อย่างปลอดภัยในการวางแผนการสั่นสะเทือนใด ๆ เช่นสะพาน สายเคเบิลเหล่านี้มีความทนทานที่ดีกว่าต่อน้ํา, สารเคมี, น้ํามันและเกลือฟลอรไดที่ทําลายบนพื้นดินไม่มีอันตรายต่อไฟสายเคเบิลเหล่านี้ไม่ค่อยมีความเสี่ยงต่อการล้มเหลวเนื่องจากการแก่ตัว และมีอายุการใช้งานยาวนานกว่า
|
|
