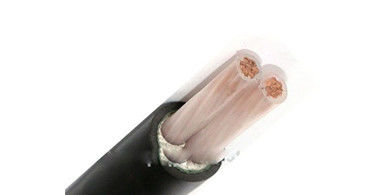

สายไฟกันไฟ XLPE ใต้ดิน / สายไฟแอนดารา XLPE
การก่อสร้าง
คอนดิกเตอร์: คอนดิกเตอร์ทองแดงแบบคอมแพคต์ที่มีเส้นด้าย, Cl.2 ตาม IEC 60228
การกันความร้อน: XLPE ((พอลีเอธีเลนที่เชื่อมต่อกัน) มีความหนา 90 OC
หมวก: PVC หรือ FR-PVC แบบ ST2 ถึง IEC 60502 สีดํา
การใช้งาน
สําหรับการวางในภายในและภายนอก สามารถทนการดึงยึดบางช่วงระหว่างการติดตั้ง แต่ไม่แรงกลภายนอก การวางสายไฟฟ้าแกนเดียวในท่อแม่เหล็กไม่ได้ถูกอนุญาต
คุณสมบัติทางกายภาพและไฟฟ้า
| จํานวนแกน x | การกันความร้อน | กล่อง | Ø ด้านนอก | น้ําหนัก | ปัจจุบันในอากาศ 30 °C | ปัจจุบันการจัดอันดับ 20 °C | |
| ช่วงสี่นาที | ความหนา | ความหนา | ประมาณ | ประมาณ | |||
| นาม | |||||||
| ขั้นตอน | นิวเทรล | ค่า | |||||
| mm2 | mm | mm | mm | mm | กิโลกรัม / กม | A | A |
| 3 คูณ 4 บวก 1 คูณ 25 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
มาตรฐาน
สากล: IEC 60502-1, IEC 60228
จีน: GB/T 12706 (GB/T 18380-3 สําหรับ ZR-YJV เท่านั้น)
มาตรฐานอื่น ๆ เช่น BS,DIN และ ICEA ตามคําขอ
ข้อมูลเทคนิค
ความดันเฉพาะ:0.6/1kV
อุณหภูมิสูงสุดของตัวนํา: ต่ํากว่าปกติ (90OC) สถานการณ์ฉุกเฉินOC) หรือการตัดสั้นไม่เกิน 5 วินาที (250 °C)
อุณหภูมิแวดล้อม 0OC หลังการติดตั้งและเพียงเมื่อสายไฟฟ้าอยู่ในตําแหน่งที่ตั้ง
ขั้นต่ํารัศมีโค้ง: 20 x สายเคเบิล O.D สําหรับแกนเดียว
15 x สายเคเบิล O.D สําหรับหลายแกน
ใบรับรอง
CE, RoHS , KEMA และอื่น ๆ อีกมากมายตามคําขอ
สินค้า: MOQ: 200m
เงื่อนไขการชําระเงิน: 30% T/T ก่อนการผลิต 70% T/T ก่อนการจัดส่ง
บรรจุ: กลองเหล็กไม้
