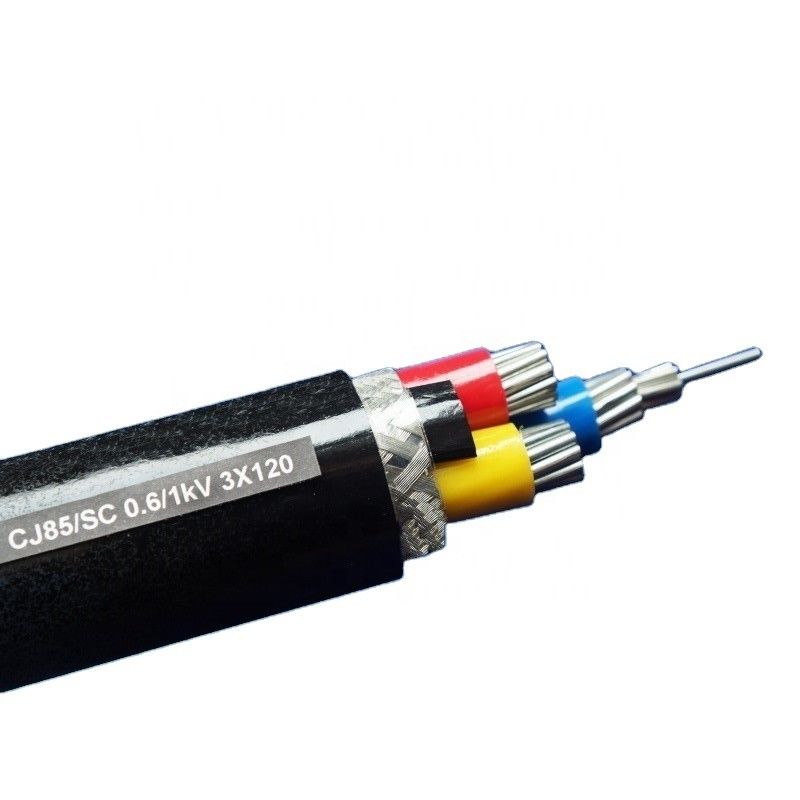

สายไฟหุ้มฉนวน XLPE ตัวนำทองแดงบริสุทธิ์ 100% สี่แกน
สายเคเบิลหุ้มฉนวนพีวีซี XLPE การก่อสร้าง
ตัวนำ: ตัวนำทองแดงควั่น Cl.2 ตาม IEC 60228
ฉนวนกันความร้อน: ฉนวน XLPE
ปลอก: PVC หรือ FR-PVC ชนิด ST2 ถึง IEC 60502 สีดำ
การใช้งานสายเคเบิลหุ้มฉนวนพีวีซี XLPE
สำหรับวางในบ้านและนอกบ้านสามารถรับแรงดึงบางอย่างในระหว่างการติดตั้ง แต่ไม่ใช่แรงทางกลภายนอกไม่อนุญาตให้วางสายเคเบิลแกนเดี่ยวในท่อแม่เหล็ก
มาตรฐานสายเคเบิลหุ้มฉนวนพีวีซี XLPE
ระหว่างประเทศ: IEC 60502-1, IEC 60228,
จีน: GB / T 12706, (GB / T 18380-3 สำหรับ ZR-YJV เท่านั้น)
มาตรฐานอื่น ๆ เช่น BS, DIN และ ICEA ตามคำขอ
ข้อมูลทางเทคนิค
แรงดันไฟฟ้า: 0.6 / 1kV
อุณหภูมิตัวนำสูงสุด: ต่ำกว่าปกติ (90 โอC) ฉุกเฉิน (130โอC) หรือไฟฟ้าลัดวงจรไม่เกิน 5 วินาที (250 ℃) เงื่อนไข
นาที.อุณหภูมิแวดล้อม0 โอC หลังการติดตั้งและเฉพาะเมื่อสายเคเบิลอยู่ในตำแหน่งคงที่
นาที.รัศมีการดัด: 20 x สาย OD สำหรับแกนเดี่ยว
15 x สาย OD สำหรับมัลติคอร์
ลักษณะทางกายภาพและทางไฟฟ้า
No.cores x | ฉนวนกันความร้อน | ปลอก | ด้านนอกØ | น้ำหนัก | การให้คะแนนปัจจุบันในอากาศ 30 ℃ | คะแนนปัจจุบันฝัง 20 ℃ | |
ข้ามวินาที | ความหนา | ความหนา | ประมาณ | ประมาณ | |||
ระบุ | |||||||
เฟส | เป็นกลาง | มูลค่า | |||||
mm² | มม | มม | มม | มม | กก. / กม | ก | ก |
3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | พ.ศ. 1475 | 139 |
164 |
แอปพลิเคชัน
ใช้เป็นสายส่งและสายส่งที่มีแรงดันไฟฟ้า 0.6 / 1kV
เหมาะสำหรับฝังดินวางบ่อน้ำและใต้น้ำสามารถทนต่อแรงดึงของเพลาได้
มาตรฐานสากล: IEC 60502-1, IEC 60228;
ข้อกำหนดของมาตรฐานอื่น ๆ เช่น ASTM BS, DIN และ ICEA
