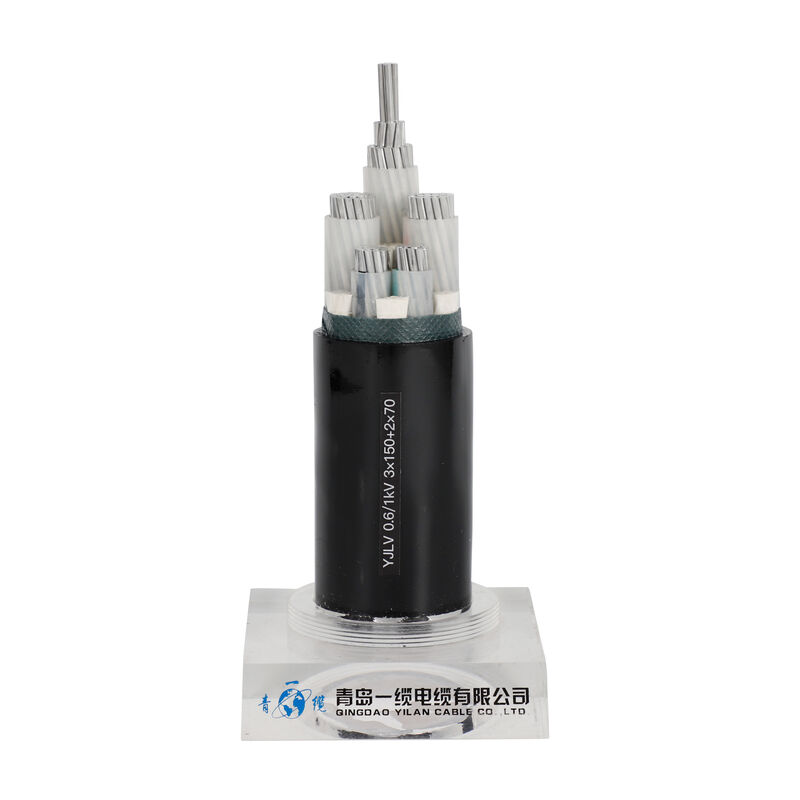

สายไฟหุ้มเกราะแรงดันสูงสามแกน
1.คุณสมบัติของผลิตภัณฑ์และการใช้งาน:
สายไฟหุ้มฉนวนโพลีเอทิลีนแบบ cross-linked มีลักษณะของความแข็งแรงเชิงกลสูงทนต่อความเครียดจากสิ่งแวดล้อมที่แข็งแกร่งประสิทธิภาพทางไฟฟ้าที่ดีเยี่ยมและความต้านทานกระแสไฟฟ้า
การกัดกร่อนของสารเคมีนอกจากนี้ผลิตภัณฑ์ที่มีน้ำหนักเบาและเรียบง่ายยังใช้งานง่ายผลิตภัณฑ์นี้เหมาะสำหรับระบบส่งและจำหน่ายที่มีแรงดันไฟฟ้า 0.6 / 1kv
มีลักษณะสำคัญของสายเคเบิลทนไฟสายไฟไม่ติดไฟหรือลุกไหม้ต่อไปภายในระยะที่กำหนดเหมาะสำหรับสถานีไฟฟ้ารถไฟใต้ดินอุโมงค์อาคารสูงและขนาดใหญ่
สายเคเบิลที่กระจายหนาแน่นในสถานประกอบการอุตสาหกรรมและเหมืองแร่แหล่งน้ำมันเหมืองถ่านหินและสถานที่อื่น ๆ
2.ลักษณะทางกายภาพและทางไฟฟ้า
No.cores x | ฉนวนกันความร้อน | ปลอก | ด้านนอกØ | น้ำหนัก | การให้คะแนนปัจจุบันในอากาศ 30 ℃ | คะแนนปัจจุบันฝัง 20 ℃ | |
ข้ามวินาที | ความหนา | ความหนา | ประมาณ | ประมาณ | |||
ระบุ | |||||||
เฟส | เป็นกลาง | มูลค่า | |||||
mm² | มม | มม | มม | มม | กก. / กม | ก | ก |
3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
3.ช่วงการใช้งาน:
1. ลักษณะการทำงาน:
อุณหภูมิในการทำงานของตัวนำสูงสุด: 90 ° C
ระหว่างไฟฟ้าลัดวงจร (น้อยกว่า 5 วินาที) อุณหภูมิสูงสุดของตัวนำสายเคเบิลต้องไม่เกิน 250 ° Cเมื่อวางสายเคเบิลอุณหภูมิโดยรอบไม่ควรต่ำกว่า 0 ° C
2. รัศมีการดัดของสายเคเบิล:
สายเคเบิลแกนเดียว: สายเคเบิลแบบไม่หุ้มเกราะ 20D, สายเคเบิลหุ้มเกราะ 15D
สายเคเบิลแกน: สายเคเบิลแบบไม่หุ้มเกราะ 15D, สายเคเบิลหุ้มเกราะ 12D
ข้อสังเกต: D หมายถึงเส้นผ่านศูนย์กลางภายนอกที่แท้จริงของสายเคเบิล
