Xlpe หุ้มฉนวนพีวีซีเทปเหล็กลวดเหล็กสายไฟหุ้มเกราะ
1. มาตรฐานสาย XLPE:
ตาม GB12706 (เทียบเท่ากับ IEC60502) ยังสามารถดำเนินการตามมาตรฐาน ASTM, BS, DIN และ AS / NZS หรือข้อกำหนดอื่น ๆ
2. แรงดันไฟฟ้าของสาย XLPE:
0.6 / 1KV 6 / 10KV;8.7 / 15KV;12 / 20KV;18 / 20KV;21 / 35KV;6 / 35KV
3.ลักษณะทางกายภาพและทางไฟฟ้า
No.cores x | ฉนวนกันความร้อน | ปลอก | ด้านนอกØ | น้ำหนัก | การให้คะแนนปัจจุบันในอากาศ 30 ℃ | คะแนนปัจจุบันฝัง 20 ℃ | |
ข้ามวินาที | ความหนา | ความหนา | ประมาณ | ประมาณ | |||
ระบุ | |||||||
เฟส | เป็นกลาง | มูลค่า | |||||
mm² | มม | มม | มม | มม | กก. / กม | ก | ก |
3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |

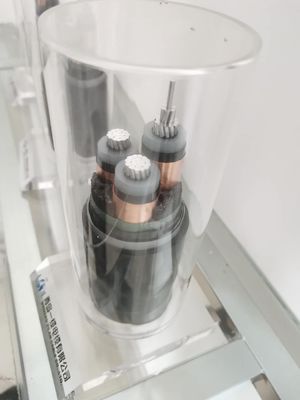

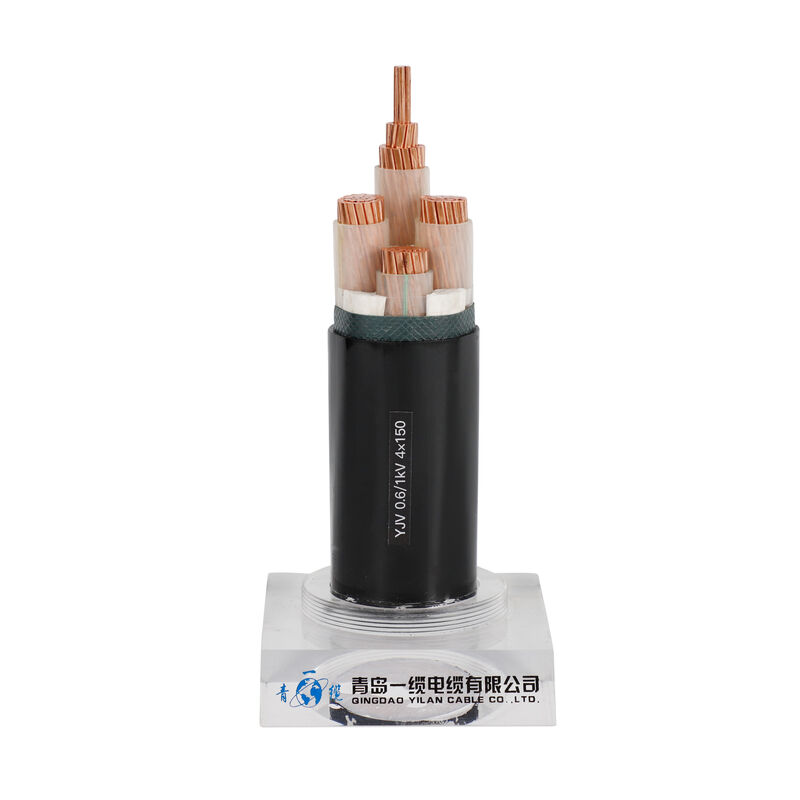

4. โครงสร้างของสาย XLPE:
ตัวนำ: ทองแดงหรืออลูมิเนียม
ฉนวนกันความร้อน: XLPE
ปลอกด้านใน: PVC หรือ PE
เกราะ: แถบเหล็กชุบสังกะสีลวดเหล็กชุบสังกะสี
ปลอกนอก: PVC หรือ PE
No. จำนวนหน้าตัดของสายเคเบิล: 1 คอร์ (แกนเดี่ยว), 2 คอร์ (แกนคู่), 3 คอร์, 4 คอร์ (4 คอร์ที่มีพื้นที่หน้าตัดเท่ากันหรือ 3 พื้นที่หน้าตัดเท่ากัน + 1 แกนกลางที่มีขนาดเล็ก พื้นที่หน้าตัด), 5 แกน (5 แกนพื้นที่หน้าตัดเท่ากัน 5 แกน + แกนกลางพื้นที่เล็ก 2 แกนหรือพื้นที่หน้าตัดเท่ากัน 4 แกน + แกนกลางพื้นที่ขนาดเล็ก 1 แกนเรามีประเภทหุ้มเกราะและไม่มีอาวุธสำหรับสายข้างบน
นอกจากนี้ยังสามารถทำตามความต้องการของลูกค้า
5.ความได้เปรียบ:
ชนิดหนึ่ง.คุณสมบัติทางไฟฟ้าและทางกลที่ยอดเยี่ยม
ข.ทนต่อการกัดกร่อนของสารเคมีและการเสื่อมสภาพจากความร้อนความเครียดจากสิ่งแวดล้อมและการหน่วงไฟได้ดีที่สุด
C. โครงสร้างเรียบง่ายใช้งานง่าย
ง.ลดรายจ่าย
