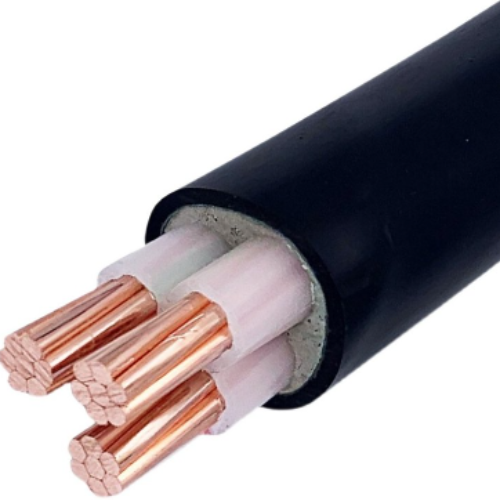

สายไฟแรงดันปานกลางสายไฟที่ไม่หุ้มเกราะหุ้มฉนวน XLPE
การใช้งานสายเคเบิลแรงดันไฟฟ้าขนาดกลางที่หุ้มฉนวน XLPE:
สายไฟฟ้าแรงดันปานกลาง (สาย MV) ที่มีฉนวน XLPE ใช้ในการส่งและกระจายพลังงานในระบบส่งและจ่ายกำลังไฟฟ้า 35kV หรือต่ำกว่ามีการใช้กันอย่างแพร่หลายในด้านพลังงานไฟฟ้าการก่อสร้างเหมืองแร่โลหะวิทยาปิโตรเคมีและการสื่อสารและแทนที่สายไฟที่หุ้มด้วยกระดาษที่จุ่มน้ำมันอย่างสมบูรณ์►ลักษณะเฉพาะ 1. แรงดันไฟฟ้า U0 / U (Um) ของสายเคเบิล: 3.6 / 6 (7.2) -6/6 (7.2) -6/10 (12) -8.7 / 10 (12) -8.7 / 15 (17.5) - 12/20 (24) -18/30 (36) -21/35 (40.5) -26/35 (40.5) กิโลโวลต์
2. อุณหภูมิการทำงานสูงสุดที่อนุญาตของตัวนำสำหรับงานระยะยาวคือ 90 องศา
3. เมื่อลัดวงจร (ระยะยาวที่ยาวที่สุดไม่เกิน 5 วินาที)อุณหภูมิสูงสุดของตัวนำไม่เกิน 250 องศา
4. ไม่มีข้อ จำกัด การตกในแนวนอนเมื่อวางสายเคเบิลอุณหภูมิโดยรอบระหว่างการปูไม่ควรต่ำกว่า 0 มิฉะนั้นควรอุ่นก่อน
5. คุณสมบัติทางไฟฟ้าที่ดีเยี่ยมทนต่อสารเคมี
6. เมื่อวางพวกเขาสามารถทนต่อแรงดึงที่เหมาะสมสามารถทนต่อแรงดึงภายนอกได้ปล่อยให้ควันต่ำและปราศจากฮาโลเจนหลังการเผาไหม้ชะลอการไหม้ของสายเคเบิล
ลักษณะทางกายภาพและทางไฟฟ้า
No.cores x | ฉนวนกันความร้อน | ปลอก | ด้านนอกØ | น้ำหนัก | การให้คะแนนปัจจุบันในอากาศ 30 ℃ | คะแนนปัจจุบันฝัง 20 ℃ | |
ข้ามวินาที | ความหนา | ความหนา | ประมาณ | ประมาณ | |||
ระบุ | |||||||
เฟส | เป็นกลาง | มูลค่า | |||||
mm² | มม | มม | มม | มม | กก. / กม | ก | ก |
3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
การก่อสร้าง
ตัวนำ: ทองแดงหรืออลูมิเนียม
รูปร่างของตัวนำ: Circular Stranded หรือ Compacted Circular Stranded
รูปร่างลักษณะ: วงกลม
ฉนวนกันความร้อน: XLPE
ประเภทเกราะ: STA (Steel Tape Armored), SWA (Steel Wire Armored), AWA (Aluminium Wire Armored)
วัสดุเปลือก: PVC หรือ Polyethylene
