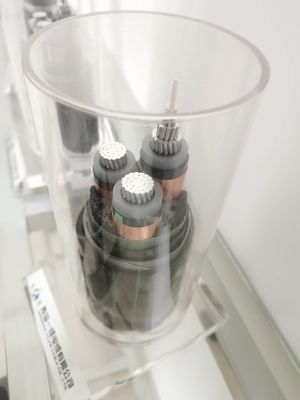

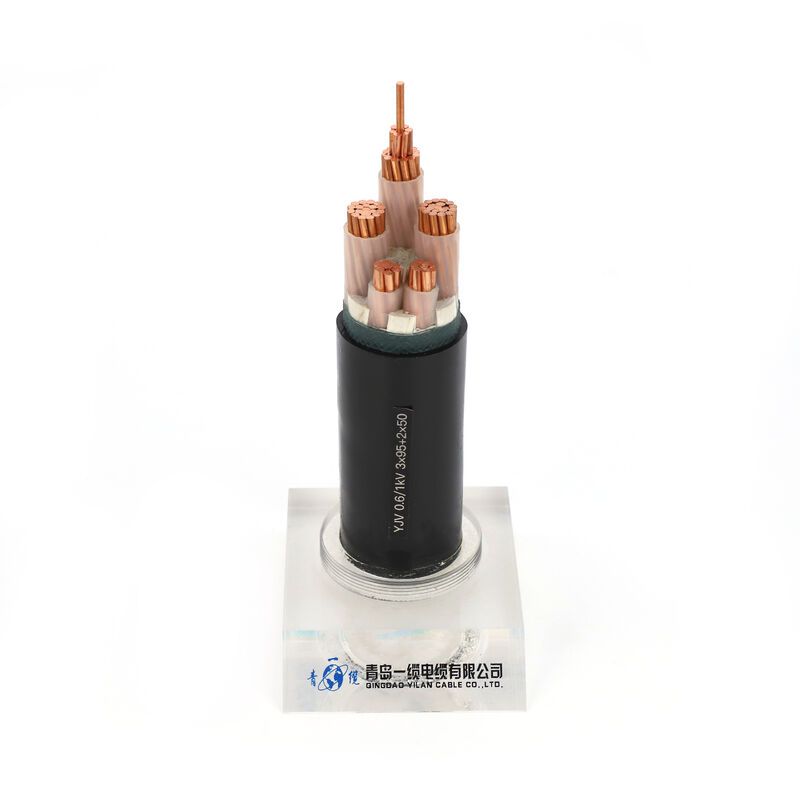

สายไฟแกนเดียว / สามแกน 16-300 มม. ²
สายไฟ:
สายไฟ 16-300 มม. 2 ใช้เป็นสายส่งไฟฟ้าและสายส่งที่มีแรงดันไฟฟ้า 0.6 / 1kV
เหมาะสำหรับฝังดินวางบ่อน้ำและใต้น้ำสามารถทนต่อแรงดึงของเพลาได้
ลักษณะทางกายภาพและทางไฟฟ้า
No.cores x | ฉนวนกันความร้อน | ปลอก | ด้านนอกØ | น้ำหนัก | การให้คะแนนปัจจุบันในอากาศ 30 ℃ | คะแนนปัจจุบันฝัง 20 ℃ | |
ข้ามวินาที | ความหนา | ความหนา | ประมาณ | ประมาณ | |||
ระบุ | |||||||
เฟส | เป็นกลาง | มูลค่า | |||||
mm² | มม | มม | มม | มม | กก. / กม | ก | ก |
3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
มาตรฐานที่ใช้บังคับ:
เราสามารถผลิตตามมาตรฐาน IEC60502-1, BS 5467, ICEA S-95-658, CSA C22.2, NFC 33-210 / NFC 32-322, AS-NZS 5000.1 และมาตรฐานอื่น ๆ
ลักษณะเฉพาะ:
1. แรงดันไฟฟ้า: 0.6 / 1KV
2. จำนวนแกนสายเคเบิล: 1 คอร์, 2 คอร์, 3 คอร์, 4 คอร์, 5 คอร์, 3 + 1 คอร์ (3.5 คอร์), 3 + 2 คอร์, 4 + 1 คอร์ ฯลฯ
3. ตัวนำสูงสุดอุณหภูมิในการทำงานเป็นเวลานานฉนวนพีวีซี
อุณหภูมิสูงสุดคือ 70 ℃และอุณหภูมิสูงสุดของฉนวน XLPE คือ 90 ℃ฉนวน PVC อุณหภูมิ 160 ℃ฉนวน XLPE อุณหภูมิ 250 ℃
โครงสร้าง:
ตัวนำ: Cu / Al (ของแข็ง / หลายสาระ)
ฉนวนกันความร้อน: XLPE / PVC / PE / LSHF
ปลอกด้านใน (ใช้ได้ถ้ามีชั้นเกราะ): PVC / PE
ชั้นเกราะ (ถ้าจำเป็น): เทปอลูมิเนียม / ลวดอลูมิเนียม / ลวดเหล็ก / เทปเหล็ก
ปลอกนอก: PVC / PE / LSHF
สำหรับการติดตั้งกลางแจ้งและในร่มในสภาพแวดล้อมที่ชื้นควรวางบนพื้นโดยตรง (สถานที่ที่มีการป้องกันอย่างดี) ท่อร่องและโครงเหล็กรองรับใช้ในระบบส่งกำลังและระบบจำหน่ายที่ 35kV และต่ำกว่าสามารถเปลี่ยนสายไฟหุ้มฉนวนกระดาษชุบน้ำมันได้อย่างสมบูรณ์และยังสามารถเปลี่ยนสายไฟที่หุ้มฉนวนโพลีไวนิลคลอไรด์ได้บางส่วนมีการใช้กันอย่างแพร่หลายในด้านพลังงานการก่อสร้างการขุดโลหะวิทยาปิโตรเคมีและการสื่อสาร
