สายไฟหุ้มฉนวน PVC XLPE 25 มม. ²
สายไฟหุ้มฉนวน PVC XLPE:
สายไฟหุ้มฉนวน PVC XLPE เหมาะสำหรับสายส่งและสายส่งที่มีแรงดันไฟฟ้า AC Uo / U ไม่เกิน 0.6 / 1kV
สำหรับการติดตั้งกลางแจ้งและในร่มในสภาพแวดล้อมที่ชื้นและชื้นควรวางบนพื้นโดยตรงซึ่งมีความเค้นเชิงกลมากเกินไปในภูมิประเทศที่เอียงและเคลื่อนที่ในแนวตั้งหรือแนวเอียงและในตำแหน่งที่เลื่อนได้ง่าย

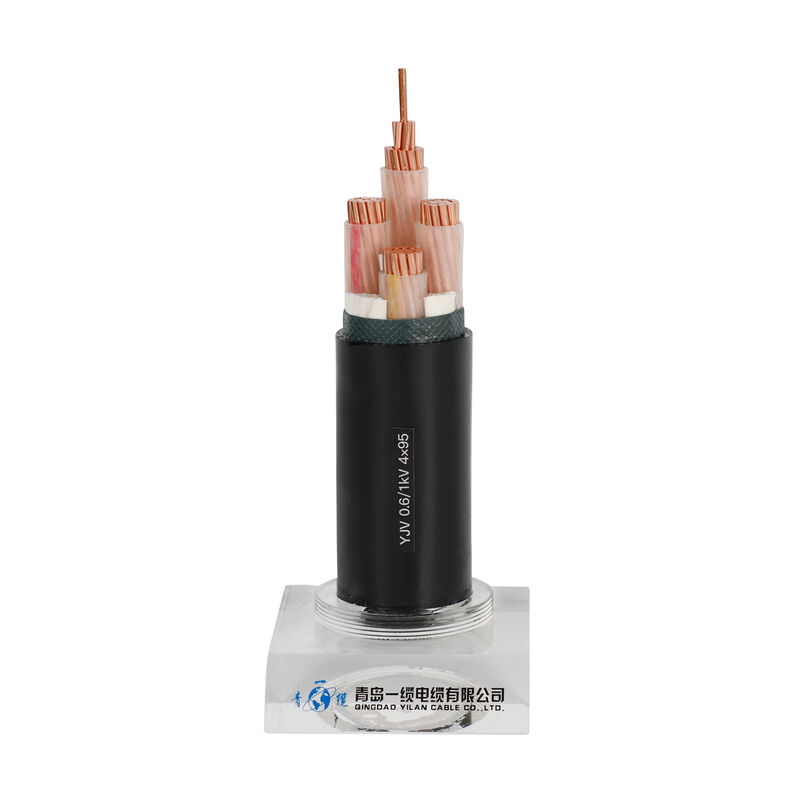

ประเภทหลักของสายไฟ YJV22 / YJV32 ระบุ:
YJ: ฉนวน XLPE
V: ฉนวนพีวีซี
V: ปลอก PVC
22: เกราะเทปเหล็กชุบสังกะสี
32: เกราะลวดเหล็กชุบสังกะสี
ลักษณะทางกายภาพและทางไฟฟ้า
| No.cores x | ฉนวนกันความร้อน | ปลอก | ด้านนอกØ | น้ำหนัก | การให้คะแนนปัจจุบันในอากาศ 30 ℃ | คะแนนปัจจุบันฝัง 20 ℃ | |
| ข้ามวินาที | ความหนา | ความหนา | ประมาณ | ประมาณ | |||
| ระบุ | |||||||
| เฟส | เป็นกลาง | มูลค่า | |||||
| mm² | มม | มม | มม | มม | กก. / กม | ก | ก |
| 3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
โครงสร้าง
ตัวนำ: ตัวนำทองแดงแบบควั่นกลมธรรมดาตามมาตรฐาน IEC 60228 ระดับ 2
ฉนวนกันความร้อน: PVC, XLPE
ชั้นใน: PVC
การหุ้มเกราะ: ลวดเทปเหล็กลวดอลูมิเนียม
ตามข้อกำหนดปลอก: PVC ตรงตาม IEC 60502 สีดำ
หมายเหตุ: สีของฉนวนเช่นตามมาตรฐานหรือข้อกำหนด
สายไฟ 25 มม. 2 แกนเดี่ยว
ลักษณะตัวนำ: ทองแดง
ฉนวนกันความร้อน: XLPE สีดำ
ความหนาฉนวน: 0.7 มม
ปลอก: PVC
ความหนาของฝัก: 1.4 มม
ประมาณ.น้ำหนักสาย: 294 กก. / กม
เส้นผ่านศูนย์กลางของสายรวม: 10.7 มม
ความต้านทาน DC สูงสุดที่ 20C: 0.727
ใบสมัคร
ใช้เป็นสายส่งและสายส่งที่มีแรงดันไฟฟ้า 0.6 / 1kV
เหมาะสำหรับฝังดินวางบ่อน้ำและใต้น้ำสามารถทนต่อแรงดึงของเพลาได้
มาตรฐานสากล: IEC 60502-1, IEC 60228;
ข้อกำหนดของมาตรฐานอื่น ๆ เช่น ASTM BS, DIN และ ICEA
ผลิตภัณฑ์ของเรามีจำหน่ายทั่วโลก คุณสามารถวางใจได้ในกระบวนการผลิตทั้งหมดของเรา
