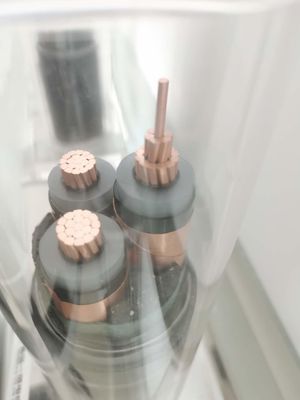

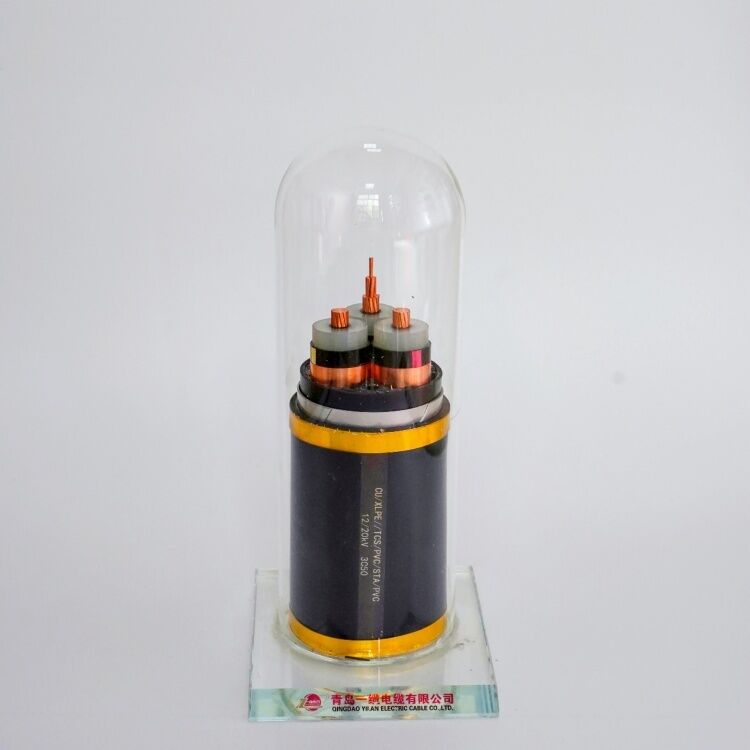

สายฉนวน UHV XLPE
สายเคเบิลหุ้มฉนวน XLPE
วัสดุพื้นฐานของ XLPE คือโพลีเอทิลีนซึ่งถูกเปลี่ยนทางเคมีให้เป็นโพลีเอทิลีนแบบเชื่อมขวาง (XLPE) ผ่านปฏิกิริยาการเชื่อมโยงข้ามของเปอร์ออกไซด์อินทรีย์วิธีการเชื่อมขวางของโพลีเอทิลีนได้รับการพัฒนาในสหรัฐอเมริกาในปี 1950 และได้รับการพัฒนาอย่างต่อเนื่องเพื่อใช้กับแรงดันไฟฟ้าที่สูงขึ้นตั้งแต่นั้นมาแรงดันไฟฟ้าที่สูงขึ้นจำเป็นมากขึ้นและสาย XLPE 500kV ได้รับการจำหน่ายในเชิงพาณิชย์
ลักษณะทางกายภาพและทางไฟฟ้า
No.cores x | ฉนวนกันความร้อน | ปลอก | ด้านนอกØ | น้ำหนัก | การให้คะแนนปัจจุบันในอากาศ 30 ℃ | คะแนนปัจจุบันฝัง 20 ℃ | |
ข้ามวินาที | ความหนา | ความหนา | ประมาณ | ประมาณ | |||
ระบุ | |||||||
เฟส | เป็นกลาง | มูลค่า | |||||
mm² | มม | มม | มม | มม | กก. / กม | ก | ก |
3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
ประเภทตัวนำ
ปัจจุบันทองแดง (Cu) และอลูมิเนียม (Al) เป็นวัสดุหลักสำหรับตัวนำ XLPE
(1) ทองแดง (Cu)
ตัวนำทองแดง (Cu) มีคุณสมบัติทางไฟฟ้าขั้นสูงความสามารถในการแปรรูปและประโยชน์ทางเศรษฐกิจดังนั้นจึงใช้ในวัสดุตัวนำใต้ดินส่วนใหญ่เป็นที่น่าสังเกตว่าความบริสุทธิ์ของทองแดงอิเล็กโทรไลต์ต้องสูงถึง 99.96% ~ 99.86%
(2) อลูมิเนียม (Al)
เนื่องจากอลูมิเนียมมีน้ำหนักเบากว่าทองแดงประมาณ 1 ใน 3 จึงจัดการได้ง่ายกว่าการนำไฟฟ้าประมาณ 2 ใน 3 ของทองแดง แต่ประหยัดกว่าเนื่องจากลักษณะเหล่านี้ Al จึงเป็นวัสดุที่ใช้กันอย่างแพร่หลายรองจากทองแดง
ประโยชน์ของ XLPE
วัสดุฉนวนพลาสติกมีข้อดีคือคุณสมบัติของฉนวนที่ดีเยี่ยมเดินสายง่ายเชื่อมต่อและบำรุงรักษาจึงใช้กันอย่างแพร่หลายในประเทศที่ก้าวหน้าเนื่องจากการพัฒนาเทคโนโลยีการเชื่อมโยงข้ามสายเคเบิลหุ้มฉนวน XLPE สามารถใช้กับแรงดันไฟฟ้าที่สูงขึ้นได้เมื่อเร็ว ๆ นี้สาย XLPE ได้เปลี่ยนสายเคเบิลทั้งหมดแล้วข้อดีของ XLPE คือน้ำหนักเบาลักษณะการระบายความร้อนต้นทุนการเดินสายต่ำและต้นทุนวัสดุต่ำ
