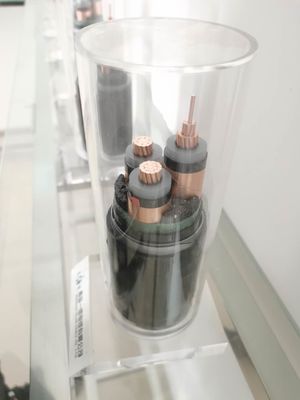

สายไฟฟ้าแบบแยกจากแหลมทองแดง 3 หลัก XLPE
สายไฟฟ้าที่ป้อมกัน
เราเป็นผู้ผลิตสายและเคเบิลมืออาชีพ ตั้งอยู่ในจังหวัดชานดง ประเทศจีน บริษัทของเราเป็นบริษัทที่เชี่ยวชาญในด้านการออกแบบ, การผลิตและการขายของสายไฟฟ้า XLPE หลากหลายสายไฟฟ้าประกอบด้วยอุปกรณ์กันไฟ, สายไฟฟ้าที่ป้อมด้วยเทปเหล็กและสายเหล็ก สายไฟฟ้าที่แยกกันด้วยความดันต่ํา / กลาง / สูง xlpe สายไฟฟ้าที่แยกกันด้วยสายไฟฟ้า xlpe สายไฟฟ้าที่มีสายนําทองแดงและอลูมิเนียม xlpeสายเคเบิลประกอบเครื่องบิน, สายไฟฟ้าของเราถูกส่งออกไปหลายประเทศ และได้รับความรักของลูกค้าด้วยผลิตภัณฑ์ที่มีคุณภาพสูงและราคาที่เหมาะสมเราหวังที่จะสร้างความสัมพันธ์ทางธุรกิจระยะยาวกับลูกค้าในภูมิภาคต่าง ๆ.
คุณสมบัติทางกายภาพและไฟฟ้า
| จํานวนแกน x | การกันความร้อน | กล่อง | Ø ด้านนอก | น้ําหนัก | ปัจจุบันในอากาศ 30 °C | ปัจจุบันการจัดอันดับ 20 °C | |
| ช่วงสี่นาที | ความหนา | ความหนา | ประมาณ | ประมาณ | |||
| นาม | |||||||
| ขั้นตอน | นิวเทรล | ค่า | |||||
| mm2 | mm | mm | mm | mm | กิโลกรัม / กม | A | A |
| 3 คูณ 4 บวก 1 คูณ 25 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
สําหรับสายไฟฟ้าที่แยกจาก PVC หรือ XLPE หรือสายไฟฟ้าที่ไม่มีตัวแยกหรือสายไฟฟ้าที่เป็นกลาง สายไฟฟ้าระยะอาจเป็น AAC หรือ AAAC หรือ ACSR หรือทองแดง
สําหรับสายไฟฟ้าระดับบนแบบโดดเดี่ยว PVC หรือ XLPE หลายแกน พร้อมหรือไร้ตัวนํา Messenger หรือตัวนํา neutrals และพร้อมหรือไร้ตัวนําไฟฟ้าถนน, ตัวนําไฟฟ้าเฟส และไฟฟ้าถนน
คอนดักเตอร์คือ AAC กับ PVC ติดกัน, ในขณะที่ Messenger หรือเส้นการส่งคอนดักเตอร์เฉลี่ย
มันคือ AAAC หรือ ACSR พร้อมหรือไม่มี PVC (XLPE)
มาตรฐาน:
DIN VDE 0276 ส่วน 620 -622
HD 620 S1

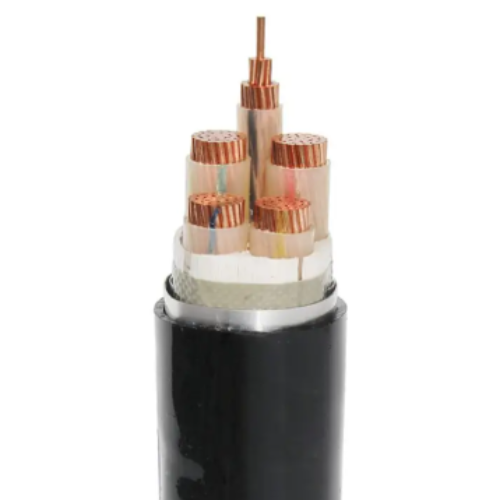

สายไฟฟ้าแบบแยกจากแหลมทองแดง 3 หลัก XLPE
โครงสร้าง:
1) คอนดิกเตอร์:
คอนดิกเตอร์: ตรงกับ IEC 60228
ประเภท 2 / VDE 0276 ประเภท 2 ผสมผสานทองแดงกลมหรืออัลลูมิเนียมกลมตัวนํา VDE 0295 HD383
การปิดน้ํา
เพื่อป้องกันน้ําจากการผ่านผ่านสายไฟฟ้าระหว่างการเก็บรักษา, การจัดการ, การติดตั้งและ
ขั้นตอนการทํางาน
กลาง
คอนดิวเตอร์สายไฟฟ้าแอนดี้แอนดี้แอนดี้แอนดี้แอนดี้แอนดี้
2) ชั้นป้องกันตัวนํา:
ชั้นป้องกันสายประสานประกอบด้วยชั้นผสมครึ่งประสานที่ไม่เป็นโลหะที่ถูกผลักดัน ซึ่งถูกผูกติดอย่างแข็งแรงกับชั้นกันอากาศเพื่อยกเว้นช่องว่างอากาศทั้งหมด
ความหนาอย่างน้อย
มัน 0.3 มิลลิเมตรที่ 90 °C และความต้านทานปริมาตรสูงสุดคือ 500 โอม-เมตร
3) การกันความร้อน:
เครื่องกันไฟทําจากวัสดุประกอบ 2XL1 XLPE ที่ถูกผลักออกตาม DIN VDE 0207 ส่วน 22 และ HD 620.1
กับ
ระดับการเชื่อมต่อสูง ไม่มีสารปนเปื้อน ไม่มีรูขุมขนและความทนทานต่อความร้อน
สายไฟฟ้าแบบแยกจากแหลมทองแดง 3 หลัก XLPE
4) ชั้นป้องกันการปิด:
ชั้นป้องกันหนอนประกอบด้วยสารประกอบที่ไม่เป็นโลหะ, semi-conductive extruded compound extruded บนชั้นหนอนชั้นครึ่งประสาทที่ถูกขีดออกควรประกอบด้วยสารประกอบครึ่งประสาทที่แน่นหรือสามารถถอดเย็นได้ ซึ่งสามารถถอดออกเพื่อการผูกหรือปิดความหนาขั้นต่ํา 0.3 มิลลิเมตร
,
ความต้านทานขนาดสูงสุดที่ 90 °C คือ 500 Ohm
ปล่อยให้อากาศหาย
ห้องว่างและสามารถถอดได้ง่ายด้วยมือในสถานที่
สายไฟฟ้าแบบแยกจากแหลมทองแดง 3 หลัก XLPE
5) สายไฟ
ชั้นป้องกันน้ํา: ชั้นป้องกันความละอองสามารถใช้น้ําความต้านทานแบบครึ่งประสาท
เมื่อปิดเทปเทปจะขยายลงภายใต้อิทธิพลของความชื้นของน้ํา เพื่อให้แน่ใจว่าความแน่นของน้ําในระยะยาว
6) ชั้นป้องกันโลหะ: ชั้นป้องกันเทปทองแดงหรือชั้นป้องกันสายทองแดง (CTS / CWS)
สายทองแดงควรใช้บนชั้นน้ําที่นําทาง โดยมีกว้างอย่างน้อย 0.5mm
จากนั้นสไพร่ลับเทปทองแดงที่มีความหนาอย่างน้อย 0.1mm บนสายทองแดง
การผสมผสาน ผสานตัดรวมของชั้นป้องกันโลหะแสดงในตาราง 2
ในกรณีที่มีอุณหภูมิสูงสุด 160 °C ชั้นป้องกันสามารถทนกระแสความผิดของพื้นดิน 1000 A เป็นเวลา 1 วินาที
ตามที่แสดงในรูปภาพ ส่วนลดสุดของเส้นตัดของตัวนําแบบเหมาะสมกับ DIN VDE 0273 และ 0276
7) ชั้นกันหนาว
ชั้นป้องกันน้ํา: เครื่องเชื่อมไฟฟ้าสามารถถูกปกปิดด้วยเทปป้องกันน้ําที่ไม่นําทาง ซึ่งจะขยายภายใต้อิทธิพลของความชื้นของน้ําเพื่อให้แน่ใจว่า
สูง
ความแน่นต่อน้ํา
สายไฟฟ้าแบบแยกจากแหลมทองแดง 3 หลัก XLPE
8) หมวกแยก (สําหรับสายไฟป้อม):
หมวกแยกประกอบด้วยชั้นของ PVC, PE หรือ LSZH ที่ถูกผลักดัน ซึ่งถูกนําไปใช้ภายใต้เกราะ
9) อุปกรณ์เกราะ (สําหรับสายเกราะ): อุปกรณ์เกราะประกอบด้วย: เอกเดียว: อัลลูมิเนียมเกราะ (AWA)
Multi-core: โครงกันสายเหล็ก (SWA) หรือโครงกันเทปเหล็ก (STA)
(1) ชั้นสองชั้นของแผ่นเหล็กเหล็กกระดาษถูกนําไปใช้เป็นกลมในวิธีที่เหมาะสมภายในที่ซ้อนกัน
สะดุด
แยกเปลือก
(2) การเคลือบสายเหล็กแบนกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษ
บนพื้นผิวของหมวก
อัตราการครอบคลุมเป็นอย่างน้อย 90% จากนั้นแผ่นเหล็กเหล็กกระปุกที่มีความหนาชื่อ 0.3 มม
สายลมลวดด้วยอัตราการครอบคลุม 50% เพื่อครอบคลุมพื้นผิวของสายเรียบ
10) กล่องภายนอก:
ครอบครอบครอบมีชั้นของสารประกอบ PE DMP2 ตาม HD620.1 และ 2YM3
ตาม DIN
เลขสินค้า:
vv, vv22, YJV, YJV22 1, 1-5
หัวหินหลอดทองแดงบริสุทธิ์
2. ปรับความร้อนจากพีวีซี พร้อมหรือไร้เครื่องป้องกันจากเหล็ก พร้อมเครื่องป้องกันจากพีวีซี
3คุณภาพสูงผ่านการรับรอง ISO 9001, CCC, CE, ROHS
4ให้บริการ OEM
1จะผลิตตามมาตรฐานระดับประเทศจีน GB/T12706.2-12706.3 เท่ากับ IEC 60502
สายไฟฟ้า XLPE
การใช้งาน
ผลิตภัณฑ์นี้เหมาะสําหรับระบบสายส่งและกระจายไฟฟ้าที่มีความกระชับกําลังขนาด 6/6kV ถึง 26/35kVมันสามารถใช้สําหรับการวางบนอากาศและใต้ดิน.
