| MOQ: | ตกลงกันได้ |
| ราคา: | negotiable |
| standard packaging: | กลองไม้เหล็กหรือกลองไม้ทั้งตัว |
| Delivery period: | 8-15 วัน |
| payment method: | L / C, T / T |
| Supply Capacity: | 100km ต่อเดือน |

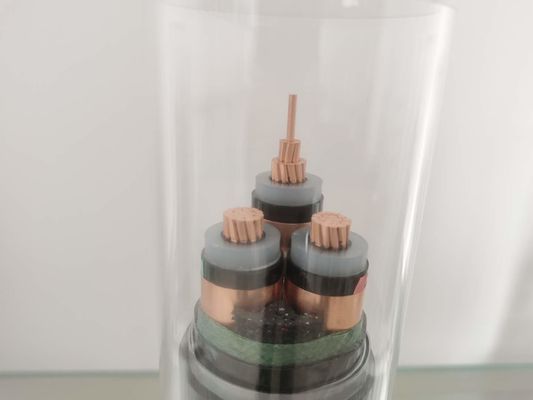

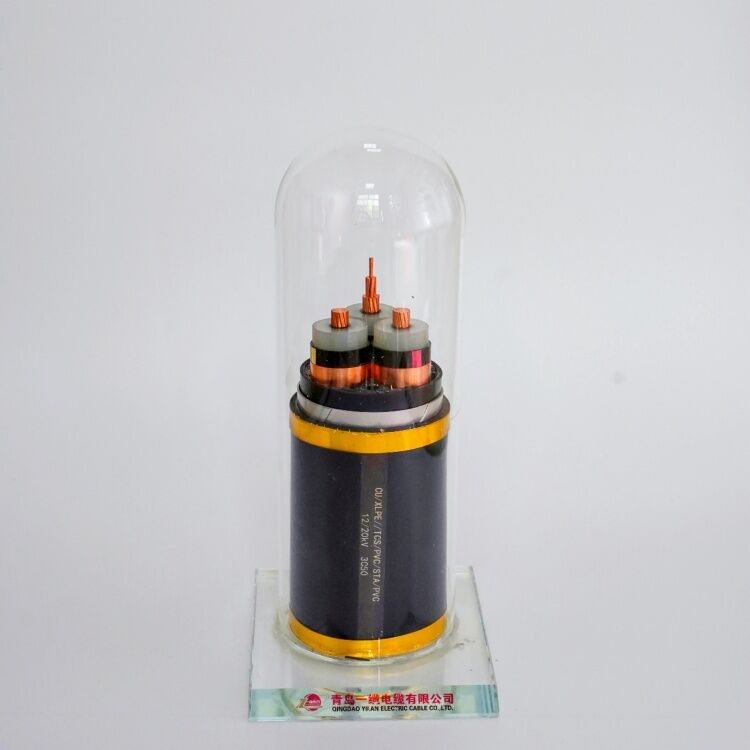

สายไฟ XLPE กันน้ำ 220KV
สาย XLPE
สาย XLPE หมายถึงสายเคเบิลหุ้มเกราะแกนอะลูมิเนียมหุ้มฉนวนโพลีเอทิลีนแบบ cross-linkedในสาย XLPE ลวดที่ตีเกลียวอะลูมิเนียมจะถูกป้องกันก่อนในรูปแบบของการอัดขึ้นรูปกึ่งนำไฟฟ้าลวดอลูมิเนียมตีเกลียวสามารถให้พื้นผิวตัวนำที่เรียบและป้องกันไม่ให้เกิดโพรงบนผิวตัวนำเมื่อสายเคเบิลงอตัวนำโล่หุ้มด้วยสารประกอบ XLPE ที่อัดขึ้นรูปชั้นฉนวนได้รับการป้องกันเพิ่มเติมด้วยชั้นวัสดุเซมิคอนดักเตอร์ที่ไม่ใช่โลหะและใช้ชั้นป้องกันโลหะที่ไม่ใช่แม่เหล็กในรูปแบบของเทปทองแดงหรืออลูมิเนียมหากเป็นสายเคเบิลแบบมัลติคอร์ให้ใส่สายแกนพร้อมกับฟิลเลอร์ที่เหมาะสมในช่องว่างและพันด้วยเทปพีวีซีหรือพีวีซีอัดสำหรับการป้องกันเชิงกลเกราะลวด / เทป / เทปอะลูมิเนียมที่ไม่ใช่แม่เหล็กสำหรับสายเคเบิลแกนเดียวและเกราะลวดเหล็กสำหรับสายเคเบิลแบบมัลติคอร์จะมีให้ที่ปลอกด้านในขับไล่ชั้น PVC / PE เป็นเสื้อนอกโดยปกติจะใช้สีด้านหลังเพื่อป้องกันความชื้นเข้า
ลักษณะทางกายภาพและทางไฟฟ้า
| No.cores x | ฉนวนกันความร้อน | ปลอก | ด้านนอกØ | น้ำหนัก | การให้คะแนนปัจจุบันในอากาศ 30 ℃ | คะแนนปัจจุบันฝัง 20 ℃ | |
| ข้ามวินาที | ความหนา | ความหนา | ประมาณ | ประมาณ | |||
| ระบุ | |||||||
| เฟส | เป็นกลาง | มูลค่า | |||||
| mm² | มม | มม | มม | มม | กก. / กม | ก | ก |
| 3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
ฉนวนสายไฟ XLPE ทำจาก XLPE (cross-linked polyethylene) พิกัดที่ 90 o C
ตัวนำ: ลวดอลูมิเนียมกลมแบนอัดเกลียวหรือทองแดงบริสุทธิ์สูงตามมาตรฐาน IEC 60228 ระดับ 2
ปลอกหุ้มด้านนอก: PVC หรือ LSOH - ควันต่ำและปราศจากฮาโลเจน
แรงดันไฟฟ้า: แรงดันไฟฟ้าปานกลางและต่ำ
มาตรฐานผู้บริหาร: ผลิตตามมาตรฐาน GB / T12706-2002 (เช่นเดียวกับ IEC60502)
เกราะ: ลวดเหล็กชุบสังกะสีหรือเทปเหล็ก
ใบสมัคร
สาย XLPE เหมาะสำหรับการใช้งานไฟฟ้าแรงสูงทั่วไปและแรงดันไฟฟ้าสูงพิเศษ 132 kVสายเคเบิลสามารถใช้สำหรับเส้นทางสายยาวในการส่งไฟฟ้าแรงสูงซึ่งการสูญเสียอิเล็กทริกมีบทบาทสำคัญเมื่อเทียบกับสายไฟฟ้าแรงสูงอื่น ๆ สายนี้มีน้ำหนักเบาจึงสามารถยืดได้ง่ายเนื่องจากไม่เคยมีการเคลื่อนย้ายน้ำมันออกจากฉนวนจึงสามารถติดตั้งสำหรับการใช้งานในแนวเอียงหรือแนวตั้งโดยไม่ลังเลวัสดุฉนวน XLPE มีความต้านทานต่อความชื้นสูงมากดังนั้นจึงไม่จำเป็นต้องใช้ข้อควรระวังพิเศษเมื่อเชื่อมต่อและยกเลิกการเชื่อมต่อสาย XLPE ใช้เวลาน้อยกว่าสายทั่วไปอื่น ๆ ที่มีเกรดใกล้เคียงกันสามารถใช้สายเคเบิลเหล่านี้ได้อย่างปลอดภัยในรูปแบบการสั่นสะเทือนเช่นสะพานสายเคเบิลเหล่านี้มีความต้านทานต่อน้ำใต้ดินสารเคมีน้ำมันและเกลือฟลูออไรด์ที่มีฤทธิ์กัดกร่อนได้ดีกว่าสิ่งเหล่านี้ไม่มีอันตรายจากไฟไหม้สายเคเบิลเหล่านี้มีแนวโน้มที่จะล้มเหลวน้อยลงเนื่องจากอายุการใช้งานและมีอายุการใช้งานที่ยาวนานขึ้น
|
|
