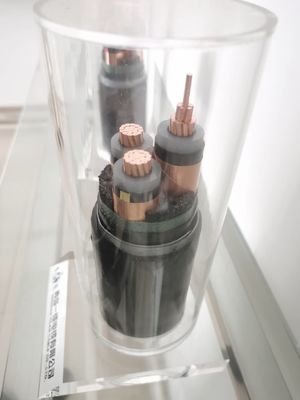

สายเคเบิลกันน้ำฉนวน XLPE 220kV
ข้อมูลทางเทคนิค
อุณหภูมิตัวนำสูงสุด: ต่ำกว่าปกติ (90 ℃) ฉุกเฉิน (130 ℃) หรือสภาวะลัดวงจรไม่เกิน 5 วินาที (250 ℃)
อุณหภูมิแวดล้อมต่ำสุด: หากอุณหภูมิโดยรอบต่ำกว่า 0 ℃ควรอุ่นสายเคเบิล
รัศมีการโค้งงอขั้นต่ำ: 20 (d + D) ± 5%
1. ตัวนำ:
1.1 ตัวนำวงกลมขนาดกะทัดรัดประกอบด้วยขดลวดเกลียวศูนย์กลางหลายชั้น
1.2 ตัวนำแบบแบ่งส่วนตัวนำประกอบด้วยตัวนำที่แบ่งส่วนหลายตัวประกอบเข้าด้วยกันเพื่อสร้างแกนทรงกระบอก
2. ชั้นป้องกันเซมิคอนดักเตอร์บนตัวนำ:
เพื่อป้องกันความเข้มข้นของสนามไฟฟ้ามีส่วนต่อประสาน XLPE ของเซมิคอนดักเตอร์ที่เรียบเป็นพิเศษระหว่างตัวนำและชั้นฉนวน
3. ฉนวน XLPE:
เมื่อทำงานภายใต้กระแสไฟฟ้าแรงสูงชั้นฉนวนจะหุ้มชั้นป้องกันจากชั้นป้องกันที่ทำงานที่พื้นดินวัสดุฉนวนต้องสามารถทนต่อสนามไฟฟ้าภายใต้เงื่อนไขการใช้งานที่กำหนดและชั่วคราว
4. ชั้นป้องกันเซมิคอนดักเตอร์บนชั้นฉนวน:
ชั้นนี้มีหน้าที่เหมือนกับตัวป้องกันตัวนำ: มันจะค่อยๆเปลี่ยนจากตัวกลางฉนวนที่มีสนามไฟฟ้าที่ไม่ใช่ศูนย์ไปเป็นสื่อนำไฟฟ้าที่มีสนามไฟฟ้าเป็นศูนย์ (ที่นี่คือสายเคเบิ้ลโลหะ)
5. หน้าจอโลหะ:
หน้าจออลูมิเนียมลูกฟูกรอยตามยาว
แกนหลัก: เดี่ยว
6. ปลอก:
พีวีซี (IEC60502 ST 2) PE (IEC60502 ST 7)
7. การรับรู้หลัก:
ธรรมชาติ
8. การทำเครื่องหมายสายเคเบิล:
ลายนูนหรือการพิมพ์
9. มาตรฐาน:
IEC 60840 IEC 62067 GB / T 11017 GB / T 18890
10. ใบสมัคร:
ใช้สำหรับสายส่งระหว่างสองหน่วยของเครือข่ายการกระจายหน่วยกำเนิดและหน่วยจ่ายหรือสถานีส่งหรือสถานีย่อย
11. การวาง:
การขนส่งทางอากาศหรือการฝังศพโดยตรง
ลักษณะทางกายภาพและทางไฟฟ้า
| No.cores x | ฉนวนกันความร้อน | ปลอก | ด้านนอกØ | น้ำหนัก | การให้คะแนนปัจจุบันในอากาศ 30 ℃ | คะแนนปัจจุบันฝัง 20 ℃ | |
| ข้ามวินาที | ความหนา | ความหนา | ประมาณ | ประมาณ | |||
| ระบุ | |||||||
| เฟส | เป็นกลาง | มูลค่า | |||||
| mm² | มม | มม | มม | มม | กก. / กม | ก | ก |
| 3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |

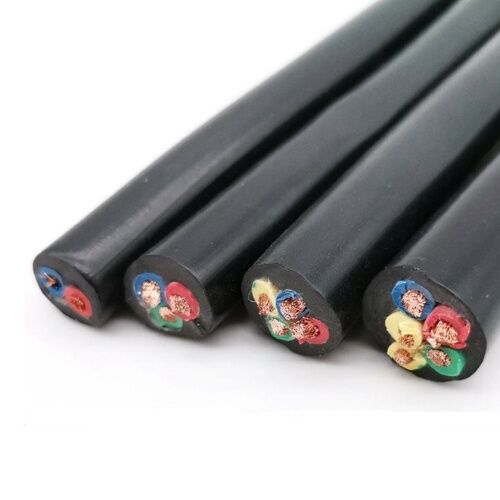

ฉนวนสายไฟ XLPE ทำจาก XLPE (cross-linked polyethylene) พิกัดที่ 90 o C
ตัวนำ: ลวดอลูมิเนียมกลมแบนอัดเกลียวหรือทองแดงบริสุทธิ์สูงตามมาตรฐาน IEC 60228 ระดับ 2
ปลอกหุ้มด้านนอก: PVC หรือ LSOH - ควันต่ำและปราศจากฮาโลเจน
แรงดันไฟฟ้า: แรงดันไฟฟ้าปานกลางและต่ำ
มาตรฐานผู้บริหาร: ผลิตตามมาตรฐาน GB / T12706-2002 (เช่นเดียวกับ IEC60502)
เกราะ: ลวดเหล็กชุบสังกะสีหรือเทปเหล็ก
การก่อสร้าง
ตัวนำ: ทองแดงอบหรือทองแดงกระป๋อง -
ลวดทองแดงกลมแข็ง IEC 60228 Class 1 (RE) -
ลวดทองแดงควั่นกลม IEC 60228 Class 2 (RM)
- ลวดทองแดงบิดเกลียวรูปวงกลม IEC 60228 Class 2 (SM) -
ลวดทองแดงแบบยืดหยุ่นรอบ IEC 60228 ระดับ 5
ชั้นป้องกันตัวนำ: เทปกึ่งนำไฟฟ้าหรือการอัดขึ้นรูปกึ่งนำไฟฟ้า
ชั้นฉนวน: XLPE
ชั้นป้องกันฉนวน: เทปกึ่งนำไฟฟ้าหรือเทปอัดรีดกึ่งนำไฟฟ้าหรือ / และเทปทองแดง
ฝาด้านใน: ฟิลเลอร์และเทปพันหรืออัด
เกราะโลหะ: เทปเหล็กชุบสังกะสี (STA) หรือลวดเหล็กชุบสังกะสี (SWA)
ปลอก: PVC หรือ PE
