XLPE ฉนวนไฟฟ้าสายไฟ
สายเคเบิลหุ้มฉนวน XLPEใบสมัคร
สายไฟหุ้มฉนวน XLPE เหมาะสำหรับระบบส่งกำลังและระบบจำหน่ายที่มีแรงดันไฟฟ้าสูงสุด 15kVสำหรับการติดตั้งแบบคงที่ในที่โล่งจะฝังลงในรางสายไฟโดยตรงสายเคเบิลหุ้มเกราะเหล็ก (STA) สามารถทนต่อแรงทางกลได้ แต่ไม่สามารถทนต่อแรงดึงขนาดใหญ่ได้สายเคเบิลหุ้มเกราะเหล็ก (SWA) สามารถทนต่อแรงทางกลและแรงดึงได้
แรงดันไฟฟ้า: 0.6 / 1kV, 1.8 / 3kV, 3.6 / 6kV, 6 / 6kV, 6 / 10kV, 8.7 / 10kV, 8.7 / 15kV
ลักษณะทางกายภาพและทางไฟฟ้า
No.cores x | ฉนวนกันความร้อน | ปลอก | ด้านนอกØ | น้ำหนัก | การให้คะแนนปัจจุบันในอากาศ 30 ℃ | คะแนนปัจจุบันฝัง 20 ℃ | |
ข้ามวินาที | ความหนา | ความหนา | ประมาณ | ประมาณ | |||
ระบุ | |||||||
เฟส | เป็นกลาง | มูลค่า | |||||
mm² | มม | มม | มม | มม | กก. / กม | ก | ก |
3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
คุณสมบัติทางไฟฟ้าและทางกายภาพที่ยอดเยี่ยม - การสูญเสียการส่งผ่านไฟฟ้าน้อยลงและประหยัดพลังงาน
ความสามารถในการพกพาอุณหภูมิการทำงานที่สูงขึ้นในปัจจุบัน
ความแข็งแรงและความต้านทานเสถียรภาพที่สูงขึ้นต่อการเปลี่ยนรูปจากความร้อนการแตกร้าวความเครียดและการเสื่อมสภาพจากความร้อน
ติดตั้งง่าย - ไม่มีข้อ จำกัด รูปแบบเส้นไม่มีข้อ จำกัด ด้านภูมิประเทศหรือความสูง
อายุการใช้งานนานถึง 60 ปีโดยไม่ต้องบำรุงรักษา
ข้อได้เปรียบของเรา
ใช้วัสดุฉนวน XLPE คุณภาพสูงเท่านั้น
การผลิตจำนวนมากทำให้คุณมีราคาที่แข่งขันได้
มีตัวอย่างฟรีและ OEM

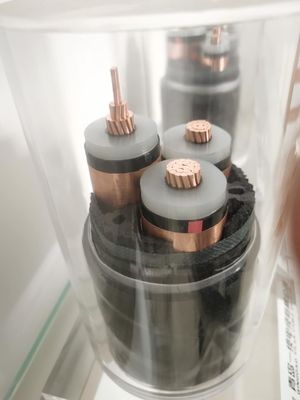

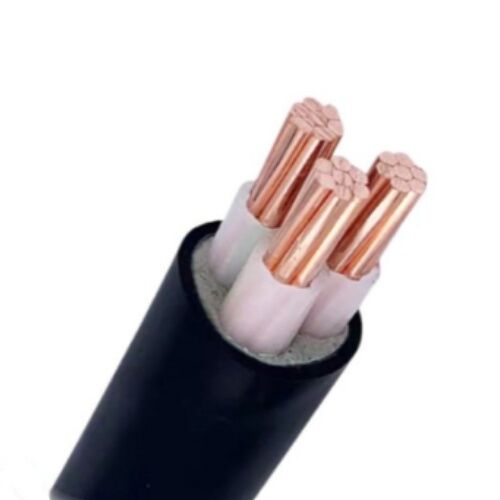

การก่อสร้าง
ตัวนำ: ทองแดงอบหรือทองแดงกระป๋อง -
ลวดทองแดงกลมแข็ง IEC 60228 Class 1 (RE) -
ลวดทองแดงควั่นกลม IEC 60228 Class 2 (RM)
- ลวดทองแดงบิดเกลียวรูปวงกลม IEC 60228 Class 2 (SM) -
ลวดทองแดงแบบยืดหยุ่นรอบ IEC 60228 ระดับ 5
ชั้นป้องกันตัวนำ: เทปกึ่งนำไฟฟ้าหรือการอัดขึ้นรูปกึ่งนำไฟฟ้า
ชั้นฉนวน: XLPE
ชั้นป้องกันฉนวน: เทปกึ่งนำไฟฟ้าหรือเทปอัดรีดกึ่งนำไฟฟ้าหรือ / และเทปทองแดง
ฝาด้านใน: ฟิลเลอร์และเทปพันหรืออัด
เกราะโลหะ: เทปเหล็กชุบสังกะสี (STA) หรือลวดเหล็กชุบสังกะสี (SWA)
ปลอก: PVC หรือ PE
