| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | QINGDAO YICABLE CABLE |
| ได้รับการรับรอง | KEMA/CE/ISO/TUV/RoSH |

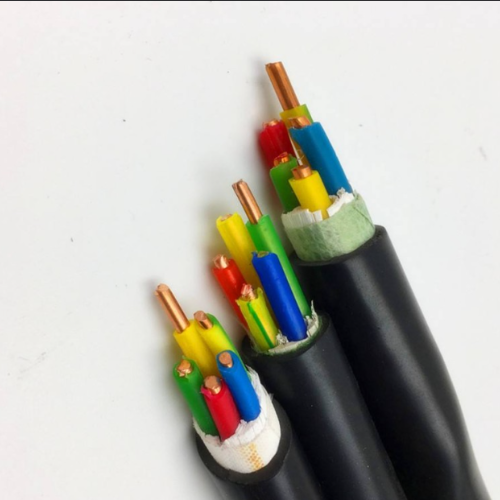

สายไฟฟ้าแรงดันปานกลางหุ้มฉนวน XLPE ตัวนำทองแดง 3 แกน 11kV

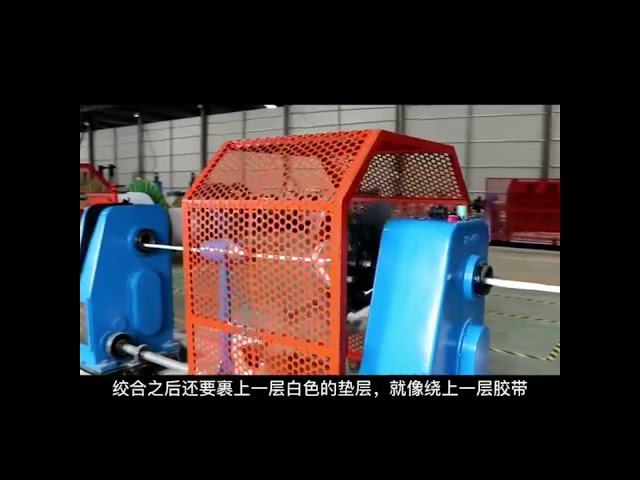

โครงสร้าง
ตัวนำ : ตัวนำทองแดงแบบตีเกลียวอัดแน่น, Cl.2 ตามมาตรฐาน IEC 60228
ฉนวนหุ้มตัวนำ : สารกึ่งตัวนำ
ฉนวน : XLPE (โพลีเอทิลีนเชื่อมขวาง) ทนอุณหภูมิ 90 OC
ฉนวนหุ้มชั้นนอก : สารกึ่งตัวนำ
ชีลด์ : เทปทองแดง
เปลือกนอก : PVC หรือ FR-PVC ชนิด ST2 ตามมาตรฐาน IEC 60502, สีดำ
ชื่อรหัส:
YJ: ฉนวน XLPE
V: เปลือกนอก PVC
32: เสริมแรงด้วยลวดเหล็ก
22: เสริมแรงด้วยเทปเหล็ก
72: เสริมแรงด้วยลวดอลูมิเนียม — 1 แกน
62: เสริมแรงด้วยเทปสแตนเลส — 1 แกน
ZR: ทนเปลวไฟ
การใช้งาน
สำหรับติดตั้งทั้งภายในและภายนอกอาคาร สามารถรับแรงดึงได้ในระหว่างการติดตั้ง แต่ไม่สามารถรับแรงเชิงกลจากภายนอกได้ ไม่อนุญาตให้ติดตั้งสายแกนเดี่ยวในท่อร้อยสายที่ทำจากแม่เหล็ก
มาตรฐาน
ระหว่างประเทศ: IEC 60502, IEC 60228
จีน: GB/T 12706
มาตรฐานอื่นๆ เช่น BS, DIN และ ICEA ตามคำขอ
ข้อมูลทางเทคนิค:
แรงดันไฟฟ้าที่กำหนด: 6/10kV
อุณหภูมิสูงสุดของตัวนำ: ภายใต้สภาวะปกติ (90รัศมีโค้งงอต่ำสุด: 20 x เส้นผ่านศูนย์กลางภายนอกสาย สำหรับแกนเดี่ยวOC) หรือไฟฟ้าลัดวงจรไม่เกิน 5 วินาที (250℃)อุณหภูมิแวดล้อมต่ำสุด 0
OC, หลังการติดตั้งและเมื่อสายอยู่ในตำแหน่งคงที่เท่านั้นรัศมีโค้งงอต่ำสุด: 20 x เส้นผ่านศูนย์กลางภายนอกสาย สำหรับแกนเดี่ยว15 x เส้นผ่านศูนย์กลางภายนอกสาย สำหรับหลายแกน
พื้นที่หน้าตัดตัวนำโดยประมาณ
จำนวนเส้น/เส้นผ่านศูนย์กลางของตัวนำ
| ความหนาฉนวน | ความหนาเปลือกใน | เส้นผ่านศูนย์กลางลวดเสริมแรง | ความหนาเปลือกนอก | เส้นผ่านศูนย์กลางภายนอกโดยประมาณ | น้ำหนักโดยประมาณ | ความต้านทานกระแสตรงสูงสุดของตัวนำ (20 ℃) |
แรงดันทดสอบ AC พิกัดกระแส |
มม2 | เส้น/มม | มม | |
| มม | มม | Ω /กม | Ω /กม | Ω /กม | Ω /กม | กิโลโวลต์/5นาที | ในอากาศ (A) | ในดิน (A) | 3 × 50 | 10/2.52 | 8 |
| 1.8 | 3.15 | 4.6 | 96.0 | 23422 | 0.387 | 63 | 175 | 180 | 14/2.52 | 8 | |
| 1.8 | 3.15 | 4.6 | 96.0 | 23422 | 0.268 | 63 | 220 | 220 | 8 | 8 | |
| 1.8 | 3.15 | 4.6 | 96.0 | 23422 | 0.193 | 63 | 255 | 265 | 24/2.52 | 8 | |
| 1.8 | 3.15 | 4.6 | 96.0 | 23422 | 0.153 | 63 | 290 | 300 | 30/2.52 | 8 | |
| 1.8 | 3.15 | 4.6 | 96.0 | 23422 | 0.124 | 63 | 330 | 340 | 37/2.52 | 8 | |
| 1.8 | 3.15 | 4.6 | 96.0 | 23422 | 0.0991 | 63 | 435 | 380 | 8 | 8 | |
| 2.0 | 3.15 | 4.6 | 114.0 | 23422 | 0.0754 | 63 | 495 | 435 | 61/2.52 | 8 | |
| 2.0 | 3.15 | 4.6 | 114.0 | 23422 | 0.0601 | 63 | 565 | 485 | 61/2.97 | 8 | |
| 2.0 | 3.15 | 4.6 | 114.0 | 23422 | 0.0470 | 63 | 640 | 520 | |||
