| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | QINGDAO YICABLE CABLE |
| ได้รับการรับรอง | KEMA/CE/ISO/TUV/RoSH |

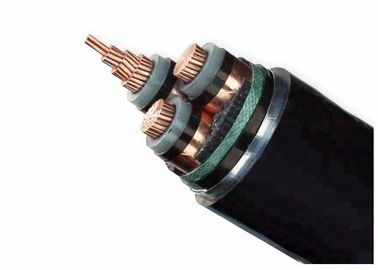

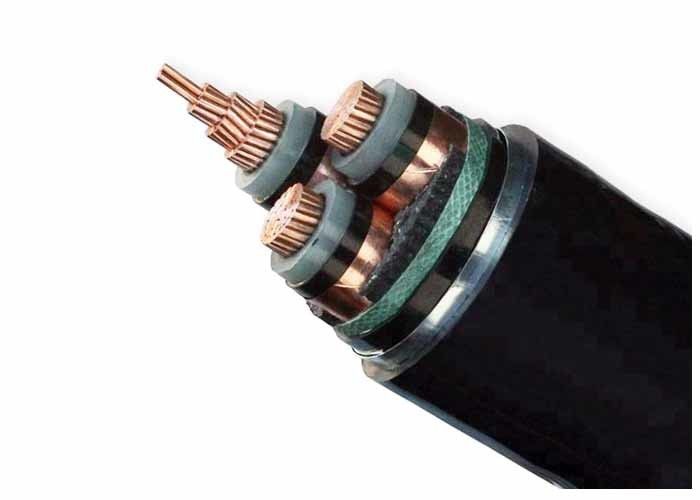

6 / 10kv สายไฟหุ้มเกราะเหล็กหุ้มฉนวนสามแกน Xlpe สายไฟ ZR-PVC
การก่อสร้าง
สายไฟหุ้มเกราะ CU/XLPE/STA/PVC
- แกนทองแดงเปลือยทรงกลมตีเกลียวตามมาตรฐาน IEC 60228
- กึ่งตัวนำภายใน
- ฉนวนแกน XLPE
- ชั้นกึ่งตัวนำด้านนอก
- เทปกึ่งตัวนำ
- หน้าจอเทปทองแดง
- ฟิลเลอร์
- ปลอกพีวีซีด้านใน
- เกราะ TAPE เหล็กกัลวาไนซ์ (STA)
- เปลือกนอก PVC (FR-PVC)
ชื่อรหัส:
YJ: ฉนวน XLPE
V: ปลอกพีวีซี
32: เกราะลวดเหล็ก
22: เกราะเทปเหล็ก
72: เกราะลวดอลูมิเนียม - 1 แกน
62: เทปหุ้มเกราะสแตนเลส—1 แกน
ZR: ทนไฟ
แอปพลิเคชัน
ใช้สำหรับสายส่งและสายจำหน่ายไฟฟ้าที่มีแรงดันไฟฟ้าพิกัด 35kV และต่ำกว่า
สายไฟแรงสูงและปานกลางสำหรับการใช้งานแบบคงที่ในพื้นดิน ภายในและภายนอกสิ่งอำนวยความสะดวก กลางแจ้ง ในคลองเคเบิล ในน้ำ ในสภาวะที่สายเคเบิลไม่ได้รับความเค้นเชิงกลและแรงดึงที่หนักกว่า
| สายไฟ MV(18v/30kv) | ||
| รุ่นและคำอธิบาย Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5)kV | จำนวนแกน | พื้นที่หน้าตัดของตัวนำ (mm2) |
| ฉนวน xlpe | 1 คอร์ 3 คอร์ | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 ตร.มม. |
| แกน Cu | ||
| YJV, N2XSY; สายไฟหุ้มพีวีซี | ||
| YJV22; เทปเหล็กหุ้มเกราะ, สายไฟหุ้มพีวีซี | ||
| YJV32, YJV42; สายไฟหุ้มเกราะเหล็ก, สายไฟหุ้มพีวีซี | ||
| อัลคอร์ | ||
| วายเจแอลวี, NA2XSY; สายไฟหุ้มฉนวนพีวีซี | ||
| YJLV22; เทปเหล็กหุ้มเกราะ, สายไฟหุ้มพีวีซี | ||
| YJLV32, YJLV42; สายไฟหุ้มเกราะเหล็ก, สายไฟหุ้มพีวีซี | ||
มาตรฐาน
ระหว่างประเทศ: IEC 60502, IEC 60228
จีน: GB/T 12706
มาตรฐานอื่นๆ เช่น BS, DIN และ ICEA ตามคำขอ
ข้อมูลทางเทคนิค:
อุณหภูมิตัวนำไฟฟ้าสูงสุด: ต่ำกว่าปกติ (90โอค) ฉุกเฉิน (130โอC) หรือการลัดวงจรไม่เกิน 5 วินาที (250 ℃)
นาที. อุณหภูมิโดยรอบ 0โอC หลังการติดตั้งและเมื่อสายเคเบิลอยู่ในตำแหน่งคงที่เท่านั้น
นาที. รัศมีการดัด: 15 x สายเคเบิล OD สำหรับแกนเดี่ยว
12 x สายเคเบิล OD สำหรับมัลติคอร์
| ทดสอบแรงดันไฟฟ้า | 6/10 กิโลโวลต์ | [กิโลโวลต์] | 21 / 5 นาที |
| 12/20 กิโลโวลต์ | [กิโลโวลต์] | 42 / 5 นาที | |
| 18/30 กิโลโวลต์ | [กิโลโวลต์] | 63 / 5 นาที | |
| ช่วงอุณหภูมิ | ในการเคลื่อนไหว | -5°C ถึง +70°C | |
| ที่ตายตัว | -20°C ถึง +70°C | ||
| อุณหภูมิในการทำงาน | ไฟฟ้าลัดวงจร | องศาเซลเซียส | 250 |
| เวลาลัดวงจร | สูงสุด | [วินาที] | 5 |
| รัศมีการดัด | นาที | เส้นผ่านศูนย์กลาง x | 15 |
| ความไวไฟ | มาตรฐาน | ห้องน้ำในตัว 60332-1-2 |
| ชื่อ ภาพตัดขวางของตัวนำ | เส้นเลขที่/Dia ของคอนดักเตอร์ | ความหนาของฉนวน | ความหนาของเปลือกด้านใน | เส้นผ่านศูนย์กลาง ของลวดเกราะ | ความหนาของเปลือก | ประมาณ โอดี |
ประมาณ น้ำหนัก |
สูงสุด ความต้านทานกระแสตรงของตัวนำ (20 ℃) | การทดสอบแรงดันไฟ AC | เรตติ้งปัจจุบัน | |
| มม.2 | ชิ้น/มม | มม | มม | มม | มม | (มม.) | กก./กม | Ω/กม | กิโลโวลต์/5 นาที | ในอากาศ (A) | ในดิน(A) |
| 3 × 50 | 10/2.52 | 8 | 1.8 | 3.15 | 3.5 | 80.0 | 9376 | 0.387 | 63 | 175 | 180 |
| 3 × 70 | 14/2.52 | 8 | 1.8 | 3.15 | 3.6 | 84.0 | 10426 | 0.268 | 63 | 220 | 220 |
| 3 × 95 | 19/2.52 | 8 | 1.8 | 3.15 | 3.7 | 87.0 | 11475 | 0.193 | 63 | 255 | 265 |
| 3 × 120 | 24/2.52 | 8 | 1.8 | 3.15 | 3.8 | 90.0 | 12598 | 0.153 | 63 | 290 | 300 |
| 3 × 150 | 30/2.52 | 8 | 1.8 | 3.15 | 3.9 | 93.0 | 13855 | 0.124 | 63 | 330 | 340 |
| 3 × 185 | 37/2.52 | 8 | 1.8 | 3.15 | 4.0 | 96.0 | 15233 | 0.0991 | 63 | 435 | 380 |
| 3 × 240 | 48/2.52 | 8 | 2.0 | 3.15 | 4.2 | 102.0 | 17481 | 0.0754 | 63 | 495 | 435 |
| 3 × 300 | 61/2.52 | 8 | 2.0 | 3.15 | 4.4 | 107.0 | 19731 | 0.0601 | 63 | 565 | 485 |
| 3 × 400 | 61/2.97 | 8 | 2.0 | 3.15 | 4.6 | 114.0 | 23422 | 0.0470 | 63 | 640 | 520 |
