สายเคเบิลหุ้มฉนวน XLPE
>
|
| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | QINGDAO YICABLE CABLE |
| ได้รับการรับรอง | KEMA/CE/ISO/TUV/RoSH |

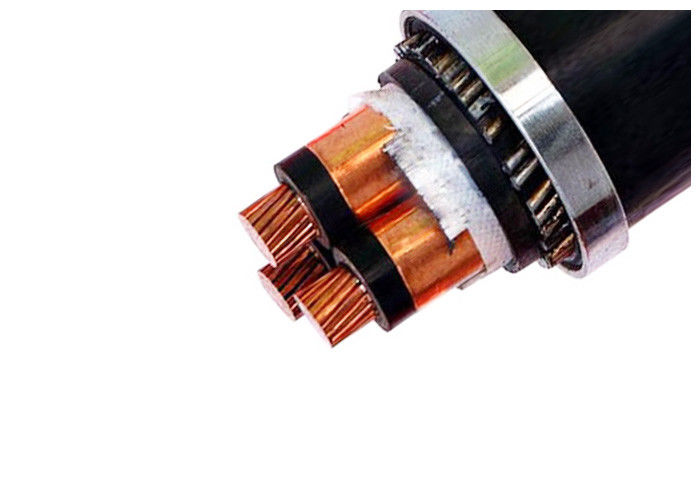

ความดันกลาง 18/30kv สามแกน XLPE กันไฟ PVC
การก่อสร้าง
สายไฟฟ้า CU/XLPE/STW/PVC แบรนด์
- หัวทองแดงเปลือยกลมติดสายตาม IEC 60228
- ภายในครึ่งประสาท
- เอกหนาหนา XLPE
- ผิวนอกแบบครึ่งประสาท
- เทปครึ่งนํา
- สกรีนเทปทองแดง
- เติม
- กล่องภายในพีวีซี
- เสื้อรัดไฟเหล็กเหล็กเหล็กเหล็กเหล็ก
- PVC ภายนอก (FR-PVC)
ชื่อรหัส:
YJ: การกันหนาว XLPE
L: อัลลูมิเนียมนํา
V: ผนัง PVC
32:ทองเหลืองสายทองเหลือง
22:ทองเหลืองเทปทองเหลือง 3 หัว
72: อัลลูมิเนียมสายหมอบ
62: สแตนเลสเทปทองเหลืองไม่เหนียว
ZR: ทนต่อไฟ
การใช้งาน
ใช้สําหรับสายส่งและกระจายไฟฟ้าที่มีความกระชับกําลังปริมาณ 35kV และต่ํากว่า
สายไฟฟ้าความดันสูงและกลาง สําหรับการใช้งานแบบสแตติกในพื้นดิน ภายในและภายนอกสถานที่ในสภาพที่สายไฟฟ้าไม่ได้ถูกเผชิญกับความเครียดทางเครื่องกลและความเครียดในการดึงหนักกว่า.
| MV ((18v/30kv) สายไฟฟ้า | ||
| รูปแบบและคําอธิบาย Uo/U(Um) = 3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV | เลขของแกน | พื้นที่ตัดข้ามของสายไฟ ((mm2) |
| xlpe ติดกัน | 1 หลัก 3 หลัก | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 ตารางเมตร |
| Cu core | ||
| YJV, N2XSY;สายไฟฟ้าที่เคลือบด้วย PVC | ||
| YJV22; เทปเหล็กปรับรัด, สายไฟฟ้า PVC | ||
| YJV32, YJV42; สายเหล็กที่ป้อม, สายไฟฟ้าที่ปิดด้วย PVC | ||
| อัล คอร์ | ||
| YJLV, NA2XSY; สายไฟฟ้าที่เคลือบด้วย PVC | ||
| YJLV22; เทปเหล็กที่ป้อมกัน, สายไฟฟ้าที่เคลือบด้วย PVC | ||
| YJLV32,YJLV42; สายเหล็กที่ป้อมกัน, สายไฟฟ้าที่ปิดด้วย PVC | ||
มาตรฐาน
สากล: IEC 60502, IEC 60228
จีน: GB/T 12706
มาตรฐานอื่น ๆ เช่น BS, DIN และ ICEA ตามคําขอ
ข้อมูลทางเทคนิค:
อุณหภูมิสูงสุดของตัวนํา: ต่ํากว่าปกติ (90OC) สถานการณ์ฉุกเฉินOC) หรือการตัดสั้นไม่เกิน 5 วินาที (250 °C)
อุณหภูมิแวดล้อม 0OC หลังการติดตั้งและเพียงเมื่อสายไฟฟ้าอยู่ในตําแหน่งคงที่
ขั้นต่ํารัศมีโค้ง: 15 x สายเคเบิล O.D สําหรับแกนเดียว
12 x สายเคเบิล O.D สําหรับหลายแกน
| ความดันการทดสอบ | 6 / 10 kV | [kV] | 21 / 5 นาที |
| 12 / 20 kV | [kV] | 42 / 5 นาที | |
| 18 / 30 kV | [kV] | 63 / 5 นาที | |
| ระยะอุณหภูมิ | ขับเคลื่อน | -5°C ถึง +70°C | |
| เซ็น | -20°C ถึง +70°C | ||
| อุณหภูมิการทํางาน | สายวงจรสั้น | °C | 250 |
| เวลาตัดสายสั้น | แม็กซ์ | [sec] | 5 |
| แพร่รัศมีโค้ง | นาที | x กว้าง | 15 |
| ความสามารถในการเผาไหม้ | มาตรฐาน | EN 60332-1-2 |
| ชื่อ ผ่าตัดของตัวนํา | สายสาย No./Dia. ของตัวนํา | ความหนาของอุปกรณ์กันไฟ | ความหนาของชั้นใน | ไดออฟ แอร์มาร์ดไวร์ | ความหนาของเปลือก | ประมาณ. ยาเกิน |
ประมาณ น้ําหนัก |
Max. DC ความต้านทานของตัวนํา (20 °C) | การทดสอบแรงดัน AC | เรตติ้งปัจจุบัน | |
| mm2 | pc/mm | mm | mm | mm | mm | (mm) | กิโลกรัม/กม | Ω /km | kV/5 นาที | ในอากาศ (A) | ในดิน ((A) |
| 3 × 50 | 10/252 | 8 | 1.8 | 3.15 | 3.5 | 80.0 | 9376 | 0.387 | 63 | 175 | 180 |
| 3 × 70 | 14/252 | 8 | 1.8 | 3.15 | 3.6 | 84.0 | 10426 | 0.268 | 63 | 220 | 220 |
| 3 × 95 | 19/252 | 8 | 1.8 | 3.15 | 3.7 | 87.0 | 11475 | 0.193 | 63 | 255 | 265 |
| 3 × 120 | 24 ชั่วโมง52 | 8 | 1.8 | 3.15 | 3.8 | 90.0 | 12598 | 0.153 | 63 | 290 | 300 |
| 3 × 150 | 30/252 | 8 | 1.8 | 3.15 | 3.9 | 93.0 | 13855 | 0.124 | 63 | 330 | 340 |
| 3 × 185 | 37/252 | 8 | 1.8 | 3.15 | 4.0 | 96.0 | 15233 | 0.0991 | 63 | 435 | 380 |
| 3 × 240 | 48/252 | 8 | 2.0 | 3.15 | 4.2 | 102.0 | 17481 | 0.0754 | 63 | 495 | 435 |
| 3 × 300 | 61/252 | 8 | 2.0 | 3.15 | 4.4 | 107.0 | 19731 | 0.0601 | 63 | 565 | 485 |
| 3 × 400 | 61/297 | 8 | 2.0 | 3.15 | 4.6 | 114.0 | 23422 | 0.0470 | 63 | 640 | 520 |
