สายเคเบิลหุ้มฉนวน XLPE
>
|
| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | QINGDAO YICABLE CABLE |
| ได้รับการรับรอง | KEMA/CE/ISO/TUV |

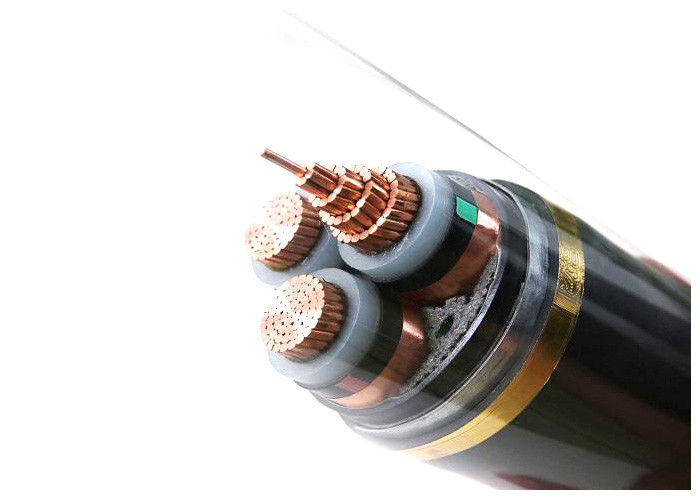

XLPE ไซลูเลอร์ 3.6kV/6kV IEC60502-2 STA MV สายไฟฟ้า
การใช้งาน
ใช้กับหลุม, น้ําและดิน, สามารถรับความดันบวกที่ใหญ่กว่าความดันสื่อ XLPE สายไฟฟ้าประปาใช้ในการส่งและกระจายพลังงานในระบบส่งและกระจายพลังงานที่ 35kV หรือต่ํากว่าโดยทั่วไปใช้ในสาขารวมถึงพลังงาน, การก่อสร้าง, การทําเหมือง, โลหะ, อุตสาหกรรมปิโตรเคมีและการสื่อสารในการแทนที่เต็มที่ของน้ํามันท่วมกระดาษ
อสังหาริมทรัพย์
1อุณหภูมิการทํางานสูงสุดที่อนุญาตของสายนําในการทํางานระยะยาวคือ 90 องศา
2.ในวงจรสั้น (ยาวนานสูงสุดไม่เกิน 5 วินาที) อุณหภูมิสูงสุดสําหรับสายนําไม่เกิน 250 องศา
3.สายไฟฟ้าถูกวางโดยไม่มีขั้นต่ําการตกระดับราบ. อุณหภูมิของสภาพแวดล้อมไม่ควรต่ํากว่า 0 เมื่อวาง.
4.ผลงานไฟฟ้าที่ดีมาก ทนต่อการกัดกรองทางเคมี
5.พวกเขาสามารถทนแรงดึงที่แนะนําเมื่อวาง.พวกเขาสามารถทนแรงดึงจากภายนอก.ปล่อยควันต่ําไร้ฮาโลเจนหลังจากเผา.ชะลอการเผาไหม้ของสายไฟ
การก่อสร้าง
| ผู้ขับ | คอนดิวเตอร์ทองแดงแบบคอมแพคต์สเตรนด์ ประเภทที่ 2 ตาม IEC 60228 |
| วงกลมเหล็กที่แข็งแกร่ง สายประสานชั้น 1 ตาม IEC 60228 | |
| หน่วยนําทองแดงแบบยืดหยุ่นแบบสตรอนด์ หมวด 5 ตาม IEC 60228 | |
| สกรีนคอนดิวเตอร์ | เครื่องประปา |
| การกันความร้อน | XLPE ((โพลีเอธิลีนเชื่อมต่อ) |
| สกรีนกันไฟ | เครื่องประปา |
| ปรางโลหะ | สกรีนเทปทองแดงหรือสายทองแดงและเทปทองแดง |
| เติม | สายสตริปเครื่องเติม |
| เทปบรรจุ | เทปผูกผ้าที่ไม่เนื้อผ้า |
| ภายใน | พีวีซีที่ถูกขีดออก หรือ LSOH |
| เสื้อเกราะ | เสื้อเกราะเทปเหล็ก |
| กล่องรวม | PVC, FR-PVC, PE หรือ LSOH |
รายละเอียด
| MV ((6 ถึง 35kv) สายไฟฟ้า | |||
| รูปแบบและคําอธิบาย Uo/U(Um) = 3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV | เลขของแกน | พื้นที่ตัดข้ามของสายไฟ ((mm2) | |
| xlpe ติดกัน | 1 หลัก 3 หลัก | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 ตารางเมตร | |
| Cu core | อัล คอร์ | ||
| YJV, N2XSY;สายไฟฟ้าที่เคลือบด้วย PVC | YJLV, NA2XSY; สายไฟฟ้าที่เคลือบด้วย PVC | ||
| YJV22; เทปเหล็กปรับรัด, สายไฟฟ้า PVC | YJLV22; เทปเหล็กที่ป้อมกัน, สายไฟฟ้าที่เคลือบด้วย PVC | ||
| YJV32, YJV42; สายเหล็กที่ป้อม, สายไฟฟ้าที่ปิดด้วย PVC | YJLV32,YJLV42; สายเหล็กที่ป้อมกัน, สายไฟฟ้าที่ปิดด้วย PVC | ||
| ปรับระบายความร้อน pvc | |||
| Cu Core | อัล คอร์ | ||
| VV ((VY);PVC ((PE)) สายไฟฟ้าที่ปิด | VLV ((VLY);PVC ((PE)) สายไฟฟ้าที่ปิด | ||
| VV22 ((VV23);เทปเหล็กที่ป้อม, PVC ((PE) สายไฟฟ้าที่ปิด | VLV22 ((VLV23);เทปเหล็กที่ปรับกระบวน, PVC ((PE) สายไฟฟ้าที่ปิด | ||
| VV32 ((VV33),VV42 ((VV43);สายเหล็กที่ปรับปรุง,PVC ((PE)) สายไฟฟ้าที่ปิด | VLV32(VLV33),VLV42(VLV43);สายไฟฟ้าเหล็กที่ป้อมกัน,PVC(PE) | ||
ข้อมูลเทคนิค
| ความดันการทดสอบ | 6 / 10 kV | [kV] | 21 / 5 นาที |
| 12 / 20 kV | [kV] | 42 / 5 นาที | |
| 18 / 30 kV | [kV] | 63 / 5 นาที | |
| ระยะอุณหภูมิ | ขับเคลื่อน | -20°C ถึง +90°C | |
| เซ็น | -20°C ถึง +90°C | ||
| อุณหภูมิการทํางาน | สายวงจรสั้น | °C | 250 |
| เวลาตัดสายสั้น | แม็กซ์ | [sec] | 5 |
| แพร่รัศมีโค้ง | นาที | x กว้าง | 15 |
| ความสามารถในการเผาไหม้ | มาตรฐาน | EN 50265-2-1 |
| ชื่อ ผ่าตัดของตัวนํา | สายสาย No./Dia. ของตัวนํา | ความหนาของอุปกรณ์กันไฟ | ความหนาของชั้นใน | ความหนาของเทปเหล็ก | ความหนาของเปลือก | ประมาณ. ยาเกิน | ประมาณ น้ําหนัก | Max. DC ความต้านทานของตัวนํา (20 °C) | การทดสอบแรงดัน AC | เรตติ้งปัจจุบัน | |
| mm2 | pc/mm | mm | mm | mm | mm | (mm) | กิโลกรัม/กม | Ω /km | kV/5 นาที | ในอากาศ (A) | ในดิน ((A) |
| 3 × 35 | 7/252 | 5.5 | 1.8 | 2 × 05 | 2.9 | 58.0 | 4840 | 0.524 | 42 | 140 | 155 |
| 3 × 50 | 10/252 | 5.5 | 1.8 | 2 × 05 | 3.0 | 61.0 | 5463 | 0.387 | 42 | 165 | 180 |
| 3 × 70 | 14/252 | 5.5 | 2.0 | 2 × 05 | 3.1 | 65.0 | 6446 | 0.268 | 42 | 210 | 220 |
| 3 × 95 | 19/252 | 5.5 | 2.0 | 2 × 05 | 3.2 | 68.0 | 7457 | 0.193 | 42 | 255 | 265 |
| 3 × 120 | 24 ชั่วโมง52 | 5.5 | 2.0 | 2 × 05 | 3.3 | 71.0 | 8459 | 0.153 | 42 | 290 | 300 |
| 3 × 150 | 30/252 | 5.5 | 2.2 | 2 × 05 | 3.4 | 75.0 | 10555 | 0.124 | 42 | 330 | 340 |
| 3 × 185 | 37/252 | 5.5 | 2.2 | 2 × 05 | 3.5 | 78.0 | 11925 | 0.0991 | 42 | 375 | 380 |
| 3 × 240 | 48/252 | 5.5 | 2.2 | 2 × 08 | 3.7 | 83.0 | 13959 | 0.0754 | 42 | 435 | 435 |
| 3 × 300 | 61/252 | 5.5 | 2.2 | 2 × 08 | 3.9 | 88.0 | 16314 | 0.0601 | 42 | 495 | 485 |
| 3 × 400 | 61/297 | 5.5 | 2.3 | 2 × 08 | 4.1 | 95.0 | 19032 | 0.047 | 42 | 565 | 520 |
