| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | QINGDAO YICABLE CABLE |
| ได้รับการรับรอง | KEMA/CE/ISO/TUV/GOST |

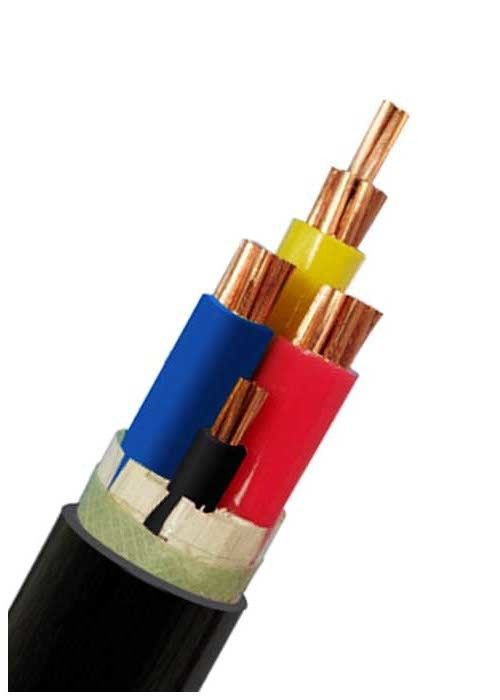

หลักสามเฟสหลอดทองแดงไม่ปรับรัง 600/1000V 3x10mm2 XLPE แอร์เคเบิลแยก
คําอธิบาย:
0.6/1kv XLPE สายไฟฟ้าไฟฟ้ากันหนาว
CU/XLPE/PVC, IEC 60502
IEC 60502, IEC 60228, GB/T 12706.1-2008 การประกอบการ
CE, CCC, KEMA, ISO, VDE
โครงสร้าง
คอนดิกเตอร์: คอนดิกเตอร์ทองแดงแบบคอมแพคต์ที่มีเส้นด้าย, Cl.2 ตาม IEC 60228
การกันความร้อน: XLPE ((โพลีเอเธลีนเชื่อมต่อกัน) ระดับความร้อน 90 °C
หมวก: PVC แบบ ST2ตาม IEC 60502 สีดํา
การใช้งาน
สําหรับการวางในภายในและภายนอก สามารถทนการดึงยึดบางช่วงระหว่างการติดตั้ง แต่ไม่แรงกลภายนอก การวางสายไฟฟ้าแกนเดียวในท่อแม่เหล็กไม่ได้ถูกอนุญาต
มาตรฐาน
สากล: IEC 60502, IEC 60228
ประเทศจีน: GB/T 12706.1-2008
มาตรฐานอื่น ๆ เช่น BS,DIN และ ICEA ตามคําขอ
ข้อมูลเทคนิค
ความแรงกดดันระดับ 0.6/1kV
ความร้อนสูงสุดของตัวนํา: ปกติ (90°C), การตัดสั้นไม่เกิน 5 วินาที (160°C เมื่อพื้นที่ตัดต่ํากว่า 300mm)2, 140 °C เมื่อพื้นที่ตัดมากกว่า 300mm2)
อุณหภูมิแวดล้อม ขั้นต่ํา.:สายไฟฟ้าต้องทําความร้อนก่อน หากอุณหภูมิแวดล้อมต่ํากว่า 0 °C
ขั้นต่ํารัศมีโค้ง: สายเคเบิลแกนเดียว 20 ((d+D) ± 5%
สายเคเบิลหลายแกน 15 ((d+D) ± 5%
ใบรับรอง
CE, RoHS, CCC, KEMA และอื่น ๆ อีกมากมายตามคําขอ
การบรรจุ:
ข้อมูลการใช้งาน:
| ชื่อ ผ่าตัดของตัวนํา | เลขเส้น / ผ้าใบของตัวนํา | ความหนาของอุปกรณ์กันไฟ | ความหนาของเปลือก | ประมาณ. ยาเกิน |
ประมาณ น้ําหนัก |
Max. DC ความต้านทานของตัวนํา (20 °C) | การทดสอบแรงดัน AC | เรตติ้งปัจจุบัน | |
| mm2 | pc/mm | mm | mm | ขั้นต่ําสุด (mm) | กิโลกรัม/กม | Ω /km | kV/5 นาที | ในอากาศ (A) | โดยตรงในดิน ((A) |
| 3 × 15 | 1/1.38 | 0.7 | 1.4 | 10.0 | 145 | 12.1 | 3.5 | 20 | 27 |
| 3 × 25 | 1/1.78 | 0.7 | 1.8 | 11.0 | 185 | 7.41 | 3.5 | 26 | 35 |
| 3 × 4 | ครึ่งหนึ่ง25 | 0.7 | 1.8 | 12.0 | 250 | 4.61 | 3.5 | 34 | 45 |
| 3 × 6 | ครึ่งหนึ่ง76 | 0.7 | 1.8 | 13.0 | 320 | 3.08 | 3.5 | 43 | 57 |
| 3 × 10 | 7/138 | 0.7 | 1.8 | 16.0 | 450 | 1.83 | 3.5 | 60 | 77 |
| 3 × 16 | 7/178 | 0.7 | 1.8 | 18.0 | 640 | 1.15 | 3.5 | 83 | 105 |
| 3 × 25 | 7/214 | 0.9 | 1.8 | 21.0 | 940 | 0.727 | 3.5 | 105 | 125 |
| 3 × 35 | 7/252 | 0.9 | 1.8 | 23.0 | 1260 | 0.524 | 3.5 | 125 | 155 |
| 3 × 50 | 10/252 | 1.0 | 1.8 | 23.0 | 1670 | 0.387 | 3.5 | 160 | 185 |
| 3 × 70 | 14/252 | 1.1 | 1.8 | 26.0 | 2280 | 0.268 | 3.5 | 200 | 225 |
| 3 × 95 | 19/252 | 1.1 | 1.9 | 30.0 | 3020 | 0.193 | 3.5 | 245 | 270 |
| 3 × 120 | 24 ชั่วโมง52 | 1.2 | 2.0 | 32.0 | 3790 | 0.153 | 3.5 | 285 | 310 |
| 3 × 150 | 30/252 | 1.4 | 2.2 | 37.0 | 4750 | 0.124 | 3.5 | 325 | 345 |
| 3 × 185 | 37/252 | 1.6 | 2.3 | 41.0 | 5654 | 0.0991 | 3.5 | 375 | 390 |
| 3 × 240 | 48/252 | 1.7 | 2.4 | 46.0 | 7243 | 0.0754 | 3.5 | 440 | 450 |
| 3 × 300 | 61/252 | 1.8 | 2.6 | 51.0 | 9465 | 0.0601 | 3.5 | 505 | 515 |
| 3 × 400 | 61/297 | 2.0 | 3.0 | 64.0 | 12066 | 0.0470 | 3.5 | 570 | 575 |
