สายเคเบิลหุ้มฉนวน XLPE
>
|
| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | QINGDAO YICABLE CABLE |
| ได้รับการรับรอง | KEMA/CE/ISO/TUV |

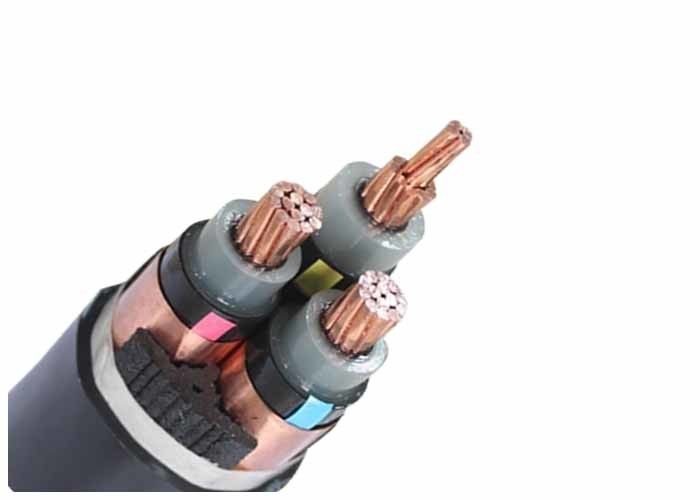

IEC60502-2 มาตรฐาน 3X185MM2 สายไฟไฟฟ้า 11kV 33kV
แอปพลิเคชัน
สายไฟหุ้มฉนวน XLPE แรงดันไฟฟ้าของสื่อใช้ในการส่งและจ่ายพลังงานในระบบส่งและจำหน่ายไฟฟ้าขนาด 35kV หรือต่ำกว่า โดยทั่วไปจะนำไปใช้กับสาขาต่างๆ รวมถึงพลังงาน การก่อสร้าง เหมืองแร่ โลหะ อุตสาหกรรมปิโตรเคมี และการสื่อสาร โดยแทนที่สายไฟหุ้มฉนวนกระดาษที่แช่น้ำมันโดยสมบูรณ์
คุณสมบัติ
1. อุณหภูมิในการทำงานสูงสุดที่อนุญาตของตัวนำสำหรับการทำงานในระยะยาวคือ 90 องศา
2.ลัดวงจร (สูงสุดระยะยาวไม่เกิน 5 วินาที) อุณหภูมิสูงสุดของตัวนำไม่เกิน 250 องศา
3.วางสายเคเบิลโดยไม่มีขีดจำกัดการตกในแนวนอน อุณหภูมิสิ่งแวดล้อมไม่ควรต่ำกว่า 0 เมื่อวาง มิฉะนั้นควรอุ่นก่อน
4.ประสิทธิภาพทางไฟฟ้าที่ดีเยี่ยม ทนต่อการกัดกร่อนของสารเคมี
5. พวกเขาสามารถยืนฉุดที่แนะนำเมื่อวางพวกเขาสามารถยืนฉุดจากภายนอกเหลือฮาโลเจนควันต่ำหลังจากเผาแล้วชะลอการเผาไหม้ของสายเคเบิล
การก่อสร้าง
| คอนดักเตอร์ | ตัวนำทองแดงตีเกลียวขนาดกะทัดรัด Class 2 ตามมาตรฐาน IEC 60228 |
| ตัวนำทองแดงแข็งแบบวงกลม Class 1 ตามมาตรฐาน IEC 60228 | |
| ตัวนำทองแดงตีเกลียวแบบยืดหยุ่น Class 5 ตามมาตรฐาน IEC 60228 | |
| หน้าจอตัวนำ | สารกึ่งตัวนำ |
| ฉนวนกันความร้อน | XLPE (โพลีเอทิลีนแบบเชื่อมขวาง) |
| หน้าจอฉนวน | สารกึ่งตัวนำ |
| โล่โลหะ | หน้าจอเทปทองแดงหรือลวดทองแดงและเทปทองแดงชิลด์ |
| ฟิลเลอร์ | แถบฟิลเลอร์ |
| เทปพันสายไฟ | เทปพันผ้าไม่ทอหรือเทปพันผ้า lsoh |
| การปกปิดด้านใน | พีวีซีอัดรีดหรือ LSOH |
| เกราะ | เกราะเทปเหล็ก |
| ฝักโดยรวม | พีวีซี, FR-PVC, PE หรือ LSOH |
ข้อมูลจำเพาะ
| สายไฟ MV (6 ถึง 35kv) | |||
| รุ่นและคำอธิบาย Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5)kV | จำนวนแกน | พื้นที่หน้าตัดของตัวนำ (mm2) | |
| ฉนวน xlpe | 1 คอร์ 3 คอร์ | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 ตร.มม. | |
| แกน Cu | อัลคอร์ | ||
| YJV, N2XSY; สายไฟหุ้มพีวีซี | วายเจแอลวี, NA2XSY; สายไฟหุ้มฉนวนพีวีซี | ||
| YJV22; เทปเหล็กหุ้มเกราะ, สายไฟหุ้มพีวีซี | YJLV22; เทปเหล็กหุ้มเกราะ, สายไฟหุ้มพีวีซี | ||
| YJV32, YJV42; สายไฟหุ้มเกราะเหล็ก, สายไฟหุ้มพีวีซี | YJLV32, YJLV42; สายไฟหุ้มเกราะเหล็ก, สายไฟหุ้มพีวีซี | ||
| ฉนวนพีวีซี | |||
| แกนคู | อัลคอร์ | ||
| สายไฟหุ้มฉนวน VV (VY) PVC (PE) | VLV (VLY); สายไฟหุ้ม PVC (PE) | ||
| VV22 (VV23) เทปเหล็กหุ้มเกราะ สายไฟหุ้ม PVC (PE) | VLV22 (VLV23) เทปเหล็กหุ้มเกราะ สายไฟหุ้ม PVC (PE) | ||
| VV32 (VV33), VV42 (VV43); สายไฟหุ้มเกราะเหล็ก, สายไฟหุ้ม PVC (PE) | VLV32 (VLV33), VLV42 (VLV43); สายไฟหุ้มเกราะเหล็ก, สายไฟหุ้ม PVC (PE) | ||
ข้อมูลทางเทคนิค
| ทดสอบแรงดันไฟฟ้า | 6/10 กิโลโวลต์ | [กิโลโวลต์] | 21 / 5 นาที |
| 12/20 กิโลโวลต์ | [กิโลโวลต์] | 42 / 5 นาที | |
| 18/30 กิโลโวลต์ | [กิโลโวลต์] | 63 / 5 นาที | |
| ช่วงอุณหภูมิ | ในการเคลื่อนไหว | -20°C ถึง +90°C | |
| ที่ตายตัว | -20°C ถึง +90°C | ||
| อุณหภูมิในการทำงาน | ไฟฟ้าลัดวงจร | องศาเซลเซียส | 250 |
| เวลาลัดวงจร | สูงสุด | [วินาที] | 5 |
| รัศมีการดัด | นาที | เส้นผ่านศูนย์กลาง x | 15 |
| ความไวไฟ | มาตรฐาน | ห้องน้ำในตัว 50265-2-1 |
| ชื่อ ภาพตัดขวางของตัวนำ | เส้นเลขที่/Dia ของคอนดักเตอร์ | ความหนาของฉนวน | ความหนาของเปลือกด้านใน | ความหนาของเทปเหล็ก | ความหนาของเปลือก | ประมาณ โอดี | ประมาณ น้ำหนัก | สูงสุด ความต้านทานกระแสตรงของตัวนำ (20 ℃) | การทดสอบแรงดันไฟ AC | เรตติ้งปัจจุบัน | |
| มม.2 | ชิ้น/มม | มม | มม | มม | มม | (มม.) | กก./กม | Ω/กม | กิโลโวลต์/5 นาที | ในอากาศ (A) | ในดิน(A) |
| 3 × 35 | 7/2.52 | 5.5 | 1.8 | 2 × 0.5 | 2.9 | 58.0 | 4840 | 0.524 | 42 | 140 | 155 |
| 3 × 50 | 10/2.52 | 5.5 | 1.8 | 2 × 0.5 | 3.0 | 61.0 | 5463 | 0.387 | 42 | 165 | 180 |
| 3 × 70 | 14/2.52 | 5.5 | 2.0 | 2 × 0.5 | 3.1 | 65.0 | 6446 | 0.268 | 42 | 210 | 220 |
| 3 × 95 | 19/2.52 | 5.5 | 2.0 | 2 × 0.5 | 3.2 | 68.0 | 7457 | 0.193 | 42 | 255 | 265 |
| 3 × 120 | 24/2.52 | 5.5 | 2.0 | 2 × 0.5 | 3.3 | 71.0 | 8459 | 0.153 | 42 | 290 | 300 |
| 3 × 150 | 30/2.52 | 5.5 | 2.2 | 2 × 0.5 | 3.4 | 75.0 | 10555 | 0.124 | 42 | 330 | 340 |
| 3 × 185 | 37/2.52 | 5.5 | 2.2 | 2 × 0.5 | 3.5 | 78.0 | 11925 | 0.0991 | 42 | 375 | 380 |
| 3 × 240 | 48/2.52 | 5.5 | 2.2 | 2 × 0.8 | 3.7 | 83.0 | 13959 | 0.0754 | 42 | 435 | 435 |
| 3 × 300 | 61/2.52 | 5.5 | 2.2 | 2 × 0.8 | 3.9 | 88.0 | 16314 | 0.0601 | 42 | 495 | 485 |
| 3 × 400 | 61/2.97 | 5.5 | 2.3 | 2 × 0.8 | 4.1 | 95.0 | 19032 | 0.047 | 42 | 565 | 520 |
