| ปริมาณการสั่งซื้อขั้นต่ำ: | 500 |
| ราคา: | USD 1-100 Per Meter |
| การบรรจุแบบมาตรฐาน: | กลองเหล็กไม้หรือกลองไม้ |
| ระยะเวลาการจัดส่ง: | 15 วัน |
| วิธีการจ่ายเงิน: | L/C, T/T, เวสเทิร์นยูเนี่ยน, MoneyGram |
| ความสามารถในการจําหน่าย: | 1,000 กม. ต่อเดือน |
33KV Single Core 185mm2 XLPE สายไฟฟ้าประปา
การใช้งาน: สายไฟฟ้า XLPE ที่แยกกัน ใช้เป็นสายการกระจายไฟฟ้าและสายส่งไฟฟ้าที่ระดับความดัน
8.7/15kV

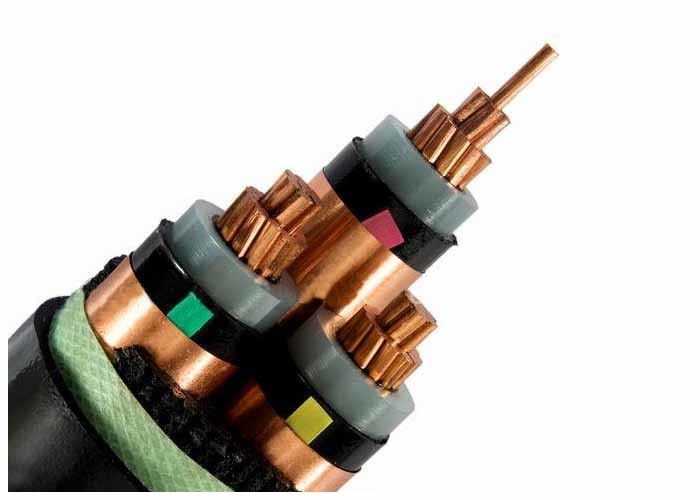

การก่อสร้าง:
| ผู้ขับ | คอนดิวเตอร์ทองแดงตาม IEC 60228 ชั้น 2 |
| วงกลมหรือรูปแบบการนํา | |
| การกันความร้อน | XLPE (Cross-Linked Polyethylene) ระดับความร้อน 90°C หลายสีเป็นตัวเลือก |
| ผนังโลหะเป็นตัวเลือก | เทปทองแดงหรือสายทองแดงที่ผสมผสาน |
| กล่อง | PVC หรือ FR-PVC แบบ ST2 ถึง IEC 60502 สีดําหรือสีแดง หรือการปรับแต่ง |
คําแนะนําในการสั่งซื้อ
ความดันเฉพาะ
มาตรฐานการใช้งาน: IEC/BS/UL/GB
จํานวนแกน
ขนาดและโครงสร้างของตัวนํา
ประเภทของการปิด
มีเกราะหรือไม่มีเกราะ หากมีเกราะ ประเภทของเกราะและวัสดุ
ความ จําเป็น ของ ผ้าห่ม
ความยาวของสายไฟฟ้าและความต้องการในการบรรจุ
ความต้องการอื่น ๆ
ข้อมูลทางเทคนิค:ความดันเฉพาะ 8.7/15kV
อุณหภูมิสูงสุดของตัวนํา: ภายใต้สภาพปกติ (90°C) สภาพฉุกเฉิน (130°C) หรือสั้นไม่เกิน 5 s (250°C)
อุณหภูมิแวดล้อม ขั้นต่ํา 0 OC หลังจากการติดตั้งและเพียงเมื่อสายไฟฟ้าอยู่ในตําแหน่งคงที่
ขั้นต่ํารัศมีโค้ง: 20 x สายเคเบิล O.D สําหรับแกนเดียวโดยไม่มีเกราะ
15 x สาย O.D สําหรับหลายแกน โดยไม่มีเกราะ
15 x สายไฟฟ้า O.D สําหรับแกนเดียวที่มีเกราะ
12 x สาย O.D สําหรับหลายแกนพร้อมกับเกราะ
มาตรฐาน:สากล: IEC 60502, IEC 60228, (IEC 60332-3 สําหรับชนิด FR เท่านั้น)
ประเทศจีน: GB/T 12706 (GB/T 18380-3 สําหรับชนิด FR เท่านั้น)
มาตรฐานอื่น ๆ เช่น BS, DIN, VDE และ ICEA ตามคําขอ
การติดตั้ง
1. อุณหภูมิการติดตั้งไม่ควรเกิน 20 °C หากอุณหภูมิภายในต่ํากว่า 0 °C คาเบลควรอุ่นก่อน
2.รัศมีโค้งของสายไฟฟ้าไม่ควรน้อยกว่า 8 ครั้ง
ปริมาตรเทคนิค:
| ชื่อ ผ่าตัดของตัวนํา | สายสาย No./Dia. ของตัวนํา | ความหนาของอุปกรณ์กันไฟ | ความหนาของเปลือก | ประมาณ. ยามเกิน | ประมาณ น้ําหนัก | Max. DC ความต้านทานของตัวนํา (20 °C) | การทดสอบแรงดัน AC | เรตติ้งปัจจุบัน | |
| mm2 | pc/mm | mm | mm | (mm) | กิโลกรัม/กม | Ω /km | kV/5 นาที | ในอากาศ (A) | ในดิน ((A) |
| 1 × 25 | 7/214 | 4.5 | 1.8 | 23.0 | 598 | 0.727 | 30.5 | 140 | 150 |
| 1 × 35 | 7/252 | 4.5 | 1.8 | 24.0 | 680 | 0.524 | 30.5 | 175 | 180 |
| 1 × 50 | 10/252 | 4.5 | 1.9 | 25.0 | 804 | 0.387 | 30.5 | 205 | 215 |
| 1 × 70 | 14/252 | 4.5 | 1.9 | 27.0 | 984 | 0.268 | 30.5 | 260 | 265 |
| 1 × 95 | 19/252 | 4.5 | 2 | 29.0 | 1201 | 0.193 | 30.5 | 315 | 315 |
| 1 × 120 | 24 ชั่วโมง52 | 4.5 | 2 | 30.0 | 1490 | 0.153 | 30.5 | 365 | 360 |
| 1 × 150 | 30/252 | 4.5 | 2.1 | 32.0 | 1765 | 0.124 | 30.5 | 415 | 405 |
| 1 × 185 | 37/252 | 4.5 | 2.1 | 34.0 | 2091 | 0.0991 | 30.5 | 475 | 455 |
| 1 × 240 | 48/252 | 4.5 | 2.2 | 36.0 | 3034 | 0.0754 | 30.5 | 565 | 530 |
| 1 × 300 | 61/252 | 4.5 | 2.4 | 39.0 | 3672 | 0.0601 | 30.5 | 645 | 595 |
| 1 × 400 | 61/297 | 4.5 | 2.4 | 42.0 | 4646 | 0.0470 | 30.5 | 750 | 680 |
| 1 × 500 | 61/3.23 | 4.5 | 2.5 | 45.0 | 5651 | 0.0366 | 30.5 | 865 | 765 |
| 1 × 630 | 61/3.50 | 4.5 | 2.5 | 50.0 | 7154 | 0.0283 | 30.5 | 990 | 860 |
| 1 × 800 | 91/3.20 | 4.5 | 2.7 | 55.0 | 8750 | 0.0221 | 30.5 | 1140 | 950 |
| 1 × 1000 | 91/3.75 | 4.5 | 2.9 | 59.0 | 10727 | 0.0176 | 30.5 | 1250 | 1040 |
| 3 × 25 | 7/214 | 4.5 | 2.4 | 46.0 | 2573 | 0.727 | 30.5 | 120 | 125 |
| 3 × 35 | 7/252 | 4.5 | 2.6 | 48.0 | 2985 | 0.524 | 30.5 | 145 | 155 |
| 3 × 50 | 10/252 | 4.5 | 2.7 | 51.0 | 3529 | 0.387 | 30.5 | 175 | 180 |
| 3 × 70 | 14/252 | 4.5 | 2.8 | 55.0 | 4197 | 0.268 | 30.5 | 220 | 220 |
| 3 × 95 | 19/252 | 4.5 | 2.9 | 58.0 | 5230 | 0.193 | 30.5 | 265 | 265 |
| 3 × 120 | 24 ชั่วโมง52 | 4.5 | 3.0 | 61.0 | 6120 | 0.153 | 30.5 | 305 | 300 |
| 3 × 150 | 30/252 | 4.5 | 3.1 | 64.0 | 7207 | 0.124 | 30.5 | 350 | 340 |
| 3 × 185 | 37/252 | 4.5 | 3.2 | 68.0 | 8378 | 0.0991 | 30.5 | 395 | 380 |
| 3 × 240 | 48/252 | 4.5 | 3.4 | 73.0 | 10177 | 0.0754 | 30.5 | 470 | 435 |
| 3 × 300 | 61/252 | 4.5 | 3.5 | 77.0 | 12159 | 0.0601 | 30.5 | 535 | 485 |
| 3 × 400 | 61/297 | 4.5 | 3.8 | 86.0 | 15641 | 0.0470 | 30.5 | 610 | 520 |
การบรรจุและการขนส่งเราสามารถตอบโจทย์ตารางการจัดส่งที่เข้มงวดที่สุด ตามคําสั่งซื้อการปฏิบัติตามกําหนดเวลานั้นเป็นความสําคัญสูงสุดเสมอ เนื่องจากการช้าในการจัดส่งสายเคเบิลใด ๆ ก็สามารถส่งผลต่อการช้าของโครงการทั่วไปและการเกินค่าใช้จ่าย.
สายเคเบิลถูกจัดส่งในม้วนไม้, กล่อง corrugated และม้วน. จุดสุดท้ายของสายเคเบิลถูกปิดด้วยเทปติดต่อด้วยตัวเอง BOPP และหมวกปิดที่ไม่ใช้อุปกรณ์ระบายความชื้นเพื่อปกป้องจุดสุดท้ายของสายเคเบิลจากความชื้น.การติดป้ายที่ต้องการจะต้องพิมพ์ด้วยวัสดุที่กันอากาศบนด้านนอกของกลองตามความต้องการของลูกค้า.
