| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | QINGDAO YICABLE CABLE |
| ได้รับการรับรอง | ISO,CE,IEC,TUV,KEMA |

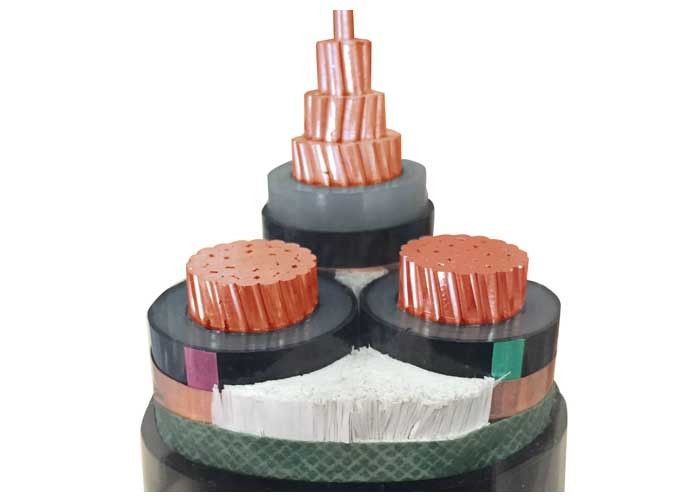

ตัวนำทองแดงสายไฟฟ้า MV XLPE 3 แกนสำหรับโรงงานอุตสาหกรรม
แอปพลิเคชัน
ใช้ในสถานีหม้อแปลงไฟฟ้า บล็อกสวิตชิ่ง ในโรงไฟฟ้าและโรงงานอุตสาหกรรม สายไฟแรงดันปานกลางสำหรับการใช้งานแบบคงที่ในพื้นดิน ภายในและภายนอกสิ่งอำนวยความสะดวก กลางแจ้ง ในคลองเคเบิล ในน้ำ ในสภาวะที่สายเคเบิลไม่ได้รับความเค้นเชิงกลและแรงดึงที่หนักกว่า
มาตรฐาน
ระหว่างประเทศ: IEC 60502-2, IEC 60228
จีน: GB/T 12706.2-2008
มาตรฐานอื่นๆ เช่นBS, DIN และ ICEA ตามคำขอ
การก่อสร้าง
1 ..... ทองแดงเปลือยควั่น
2 ..... ชั้นในของวัสดุกึ่งตัวนำ
3 ..... ฉนวนแกนของโพลีเอทิลีนแบบเชื่อมขวาง
4 ..... ชั้นนอกของวัสดุกึ่งตัวนำ
5 ..... เทปกึ่งตัวนำ
6 ..... หน้าจอลวดทองแดงหรือเทป
7 ..... แถบฟิลเลอร์ เส้นด้าย หรือกระดาษ
8 ..... เทปพันผ้าไม่ทอหรือสารหน่วงไฟ
9 .... ปลอกโดยรวม: โพลีไวนิลคลอไรด์ (PVC) หรือ FR-PVC, PE, LSOH
ข้อมูลทางเทคนิค:
|
ทดสอบแรงดันไฟฟ้า |
6/10 กิโลโวลต์ |
[กิโลโวลต์] |
21 / 5 นาที |
|
|
12/20 กิโลโวลต์ |
[กิโลโวลต์] |
42 / 5 นาที |
|
|
18/30 กิโลโวลต์ |
[กิโลโวลต์] |
63 / 5 นาที |
|
ช่วงอุณหภูมิ |
ในการเคลื่อนไหว |
|
-20°C ถึง +90°C |
|
|
ที่ตายตัว |
|
-20°C ถึง +90°C |
|
อุณหภูมิในการทำงาน |
ไฟฟ้าลัดวงจร |
องศาเซลเซียส |
250 |
|
เวลาลัดวงจร |
สูงสุด |
[วินาที] |
5 |
|
รัศมีการดัด |
นาที |
เส้นผ่านศูนย์กลาง x |
15 |
|
ความไวไฟ |
มาตรฐาน |
|
ห้องน้ำในตัว 50265-2-1 |
*) การบรรจุ: CUT = สายเคเบิลที่มีความยาวต่างกันบนดรัมหรือรีล สามารถตัดได้ตามความยาวที่ต้องการ
รายละเอียดสายไฟ MV (6 ถึง 35kv)
YJ: ฉนวน XLPE
V: ปลอกพีวีซี
32: เกราะลวดเหล็ก—3 แกน
22: เกราะเทปเหล็ก—3 แกน
72: เกราะลวดอลูมิเนียม - 1 แกน
62: เทปหุ้มเกราะสแตนเลส—1 แกน
ZR: ทนไฟ
|
สายไฟ MV(11kv 15kv 33kv) |
||
|
รุ่นและคำอธิบาย Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5)kV |
จำนวนแกน |
พื้นที่หน้าตัดของตัวนำ (mm2) |
|
ฉนวน xlpe |
1 คอร์ 3 คอร์ |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 ตร.มม. |
|
แกน Cu |
||
|
YJV, N2XSY; สายไฟหุ้มพีวีซี |
||
|
YJV22; เทปเหล็กหุ้มเกราะ, สายไฟหุ้มพีวีซี |
||
|
YJV32, YJV42; สายไฟหุ้มเกราะเหล็ก, สายไฟหุ้มพีวีซี |
||
|
อัลคอร์ |
||
|
วายเจแอลวี, NA2XSY; สายไฟหุ้มฉนวนพีวีซี |
||
|
YJLV22; เทปเหล็กหุ้มเกราะ, สายไฟหุ้มพีวีซี |
||
|
YJLV32, YJLV42; สายไฟหุ้มเกราะเหล็ก, สายไฟหุ้มพีวีซี |
||
ผลิตภัณฑ์นี้ใช้ได้กับสายส่งและสายจ่ายไฟฟ้าที่มีแรงดันไฟฟ้า AC (U0/U) ของระบบ 3.6/6kV-26/36kV ถูกส่งไปในอากาศ (โครงสะพานเคเบิล ส่วนรองรับผนังในอาคาร และถาด) และดิน (ฝังโดยตรง ร่องสายเคเบิล ท่อ ฯลฯ) ตามลำดับตามความแตกต่างของโครงสร้างชั้นป้องกัน
ใบรับรอง
ไอเอสโอ,ซีอี, เคมา,ไออีซี,RoHS, CCC,พี3ซีและอื่น ๆ อีกมากมายตามคำขอ
การบรรจุและการจัดส่ง
สายเคเบิลทั้งหมดสำหรับการส่งออกได้รับการบรรจุและป้องกันอย่างดีด้วยถังไม้หรือถังไม้และเหล็ก วัสดุบรรจุภัณฑ์ขึ้นอยู่กับน้ำหนักและขนาดของสายเคเบิล หลังจากที่กลองเคเบิลที่บรรจุอย่างดีส่งไปยังท่าเรือน้ำแล้ว พวกมันจะถูกโหลดลงในคอนเทนเนอร์ขนาด 20 FT หรือคอนเทนเนอร์ขนาด 40 FT ดรัมเคเบิลทั้งหมดได้รับการยึดอย่างแน่นหนาด้วยเข็มขัดนิรภัย เพื่อให้แน่ใจว่าไม่มีการเคลื่อนย้ายระหว่างการขนส่งทางทะเล ขนาดของตู้คอนเทนเนอร์จะถูกเลือกตามน้ำหนักของสินค้าที่บรรทุกทั้งหมดหรือตามความต้องการของลูกค้า
บริการ
* เราเป็นหนึ่งในผู้ผลิตสายไฟและสายไฟที่ใหญ่ที่สุดในประเทศจีน และมีประสบการณ์ด้านการผลิตและการตลาดมากกว่า 20 ปี
* เรายอมรับ OEM ขนาดสายเคเบิลและวัสดุได้รับการปรับแต่ง โลโก้ของคุณเองและการออกแบบของตัวเองยินดีต้อนรับ เราจะผลิตตามความต้องการและคำอธิบายของคุณ
* กรุณาส่งคำถามสำหรับข้อมูลผลิตภัณฑ์เพิ่มเติมแล้วเราจะให้ข้อเสนอแนะแก่คุณภายใน 12 ชั่วโมง
ติดต่อเราตลอดเวลา
