| ปริมาณการสั่งซื้อขั้นต่ำ: | 100 เมตร |
| ราคา: | USD 1.78-9.99/M |
| การบรรจุแบบมาตรฐาน: | กลองไม้ |
| ระยะเวลาการจัดส่ง: | 10 วัน |
| วิธีการจ่ายเงิน: | แอล/C,ที/ที |
| ความสามารถในการจําหน่าย: | 58623km / สัปดาห์ |

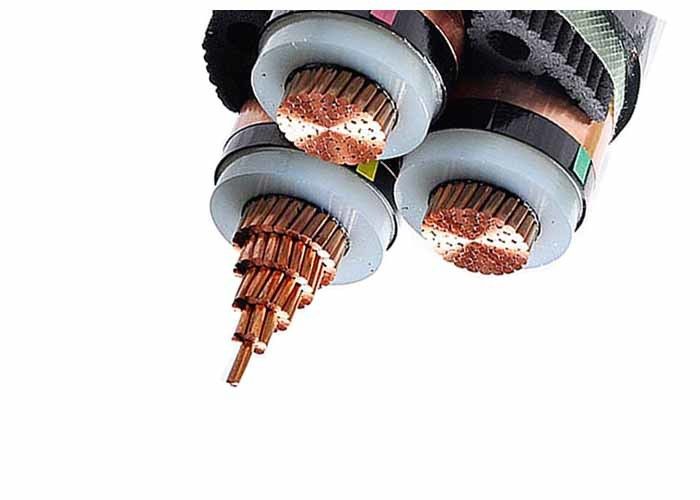

สายไฟกำลังแรงดันสูงชนิดสามแกน หุ้มฉนวน XLPE 12/20(24)KV ขนาด 70SQMM ถึง 400SQMM
คำอธิบาย:
สายไฟกำลังไฟฟ้าหุ้มฉนวน XLPE 12/20kV
CU/XLPE/PVC, IEC 60502-2
IBS 6622, VDE 0276, IEC 60228, GB/T 12706.2-2008
CE, CCC, KEMA, ISO
โครงสร้าง:
ตัวนำ: ตัวนำทองแดงตีเกลียวแบบอัดแน่น, Cl.2 ตามมาตรฐาน IEC 60228
ฉนวน: XLPE (พอลิเอทิลีนเชื่อมขวาง) พิกัด 90 ℃
เปลือก: PVC ชนิด ST2 ตามมาตรฐาน IEC 60502, สีดำ
หมายเหตุ:สีฉนวนตามมาตรฐานหรือตามความต้องการของลูกค้า
การใช้งาน:
สำหรับการติดตั้งภายในและภายนอกอาคาร สามารถรับแรงดึงบางอย่างระหว่างการติดตั้งได้ แต่ไม่สามารถรับแรงทางกลภายนอกได้ ไม่อนุญาตให้วางสายเคเบิลแกนเดียวในท่อแม่เหล็ก
มาตรฐาน:
สากล: IEC 60502, IEC 60228, IBS 6622, VDE 0276
จีน: GB/T 12706.2-2008
มาตรฐานอื่นๆ เช่น BS, DIN และ ICEA ตามคำขอ
ข้อมูลทางเทคนิค:
แรงดันไฟฟ้าพิกัด: 12/20kV
อุณหภูมิตัวนำสูงสุด: ปกติ (90℃), ไฟฟ้าลัดวงจรไม่เกิน 5 วินาที (160℃ เมื่อพื้นที่หน้าตัด
ต่ำกว่า 300mm2, 140℃ เมื่อพื้นที่หน้าตัดสูงกว่า 300mm2)
อุณหภูมิแวดล้อมต่ำสุด: จะต้องอุ่นสายเคเบิลล่วงหน้าหากอุณหภูมิแวดล้อมต่ำกว่า 0℃
รัศมีการโค้งงอขั้นต่ำ: สายเคเบิลแกนเดียว 20(d+D)±5%
สายเคเบิลหลายแกน 15(d+D)±5%
ใบรับรอง:
CE, RoHS, CCC, KEMA และอื่นๆ ตามคำขอ
ข้อมูลจำเพาะทางเทคนิค:
| พื้นที่หน้าตัดระบุของตัวนำ | ความหนาของฉนวน | ความหนาของเปลือก | เส้นผ่านศูนย์กลางภายนอกโดยประมาณ | น้ำหนักโดยประมาณ | ค่าความต้านทานกระแสตรงสูงสุดของตัวนำ (20 ℃) | แรงดันไฟฟ้าทดสอบ A.C | พิกัดกระแส | |
| mm2 | mm | mm | mm | กก./กม. | Ω /กม. | kV/5นาที | ในอากาศ (A) | ในดิน (A) |
| 1×50 | 5.5 | 2.0 | 29 | 846 | 0.641 | 42 | 215 | 255 |
| 1×70 | 5.5 | 2.0 | 30 | 959 | 0.443 | 42 | 265 | 280 |
| 1×95 | 5.5 | 2.0 | 32 | 1093 | 0.320 | 42 | 325 | 340 |
| 1×120 | 5.5 | 2.0 | 34 | 1236 | 0.253 | 42 | 370 | 385 |
| 1×150 | 5.5 | 2.0 | 35 | 1373 | 0.206 | 42 | 420 | 435 |
| 1×185 | 5.5 | 2.0 | 38 | 1573 | 0.164 | 42 | 485 | 495 |
| 1×240 | 5.5 | 2.5 | 40 | 1817 | 0.125 | 42 | 575 | 580 |
| 1×300 | 5.5 | 2.5 | 43 | 2084 | 0.100 | 42 | 660 | 660 |
| 1×400 | 5.5 | 2.5 | 45 | 2455 | 0.0778 | 42 | 775 | 765 |
| 1×500 | 5.5 | 2.5 | 48 | 2861 | 0.0605 | 42 | 890 | 885 |
| 1×630 | 5.5 | 2.6 | 49 | 3863 | 0.0469 | 42 | 1060 | 1010 |
| 1×800 | 5.5 | 2.8 | 57 | 3985 | 0.0367 | 42 | 1230 | 1160 |
| 1×1000 | 5.5 | 2.9 | 61 | 4718 | 0.0291 | 42 | 1410 | 1300 |
| 1×1200 | 5.5 | 3.1 | 65 | 5460 | 0.0247 | 42 | 1540 | 1410 |
| 3×35 | 5.5 | 3.0 | 57 | 2696 | 0.868 | 42 | 130 | 130 |
| 3×50 | 5.5 | 3.0 | 60 | 2973 | 0.641 | 42 | 160 | 155 |
| 3×70 | 5.5 | 3.0 | 63 | 3321 | 0.443 | 42 | 195 | 190 |
| 3×95 | 5.5 | 3.5 | 67 | 3825 | 0.320 | 42 | 240 | 225 |
| 3×120 | 5.5 | 3.5 | 71 | 4262 | 0.253 | 42 | 275 | 285 |
| 3×150 | 5.5 | 3.5 | 74 | 4846 | 0.206 | 42 | 310 | 325 |
| 3×185 | 5.5 | 3.5 | 78 | 5361 | 0.164 | 42 | 355 | 380 |
| 3×240 | 5.5 | 3.5 | 84 | 6263 | 0.125 | 42 | 420 | 430 |
| 3×300 | 5.5 | 4.0 | 89 | 7141 | 0.1000 | 42 | 475 | 490 |
| 3×400 | 5.5 | 4.1 | 96 | 8647 | 0.0778 | 42 | 555 |
485
|
