| ปริมาณการสั่งซื้อขั้นต่ำ: | 100 เมตร |
| ราคา: | USD 1.77-8.99/M |
| การบรรจุแบบมาตรฐาน: | กลองไม้ |
| ระยะเวลาการจัดส่ง: | 7-10 วัน |
| วิธีการจ่ายเงิน: | แอล/C,ที/ที |
| ความสามารถในการจําหน่าย: | / วัน 8632KM |

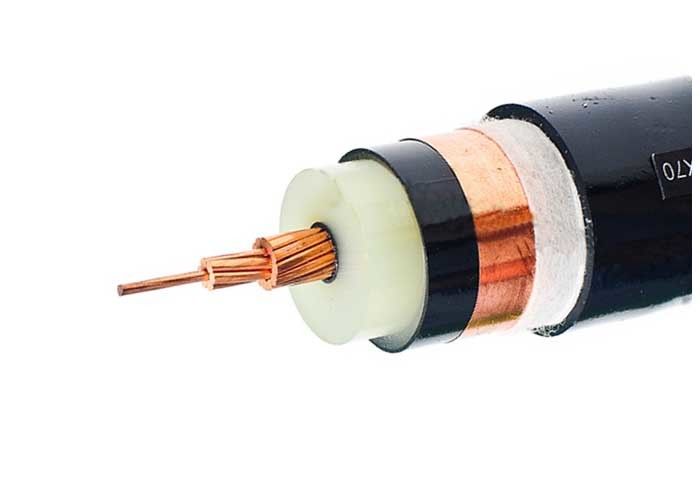

สายไฟกำลังแรงดันสูงหุ้มฉนวน XLPE 26/35KV แบบแกนเดี่ยวและสามแกน ขนาด 50 ตร.มม. ถึง 400 ตร.มม.
คำอธิบาย:
สายไฟกำลังไฟฟ้าหุ้มฉนวน XLPE 26/35kv
CU/XLPE/PVC, IEC 60502-2
IBS 6622, VDE 0276, IEC 60228, GB/T 12706.2-2008
CE, CCC, KEMA, ISO
โครงสร้าง:
ตัวนำ: ตัวนำทองแดงตีเกลียวแบบกะทัดรัด, Cl.2 ตาม IEC 60228
ฉนวน: XLPE (พอลิเอทิลีนเชื่อมขวาง) พิกัด 90 ℃
เปลือก: PVC ชนิด ST2 ตาม IEC 60502, สีดำ
หมายเหตุ:สีฉนวนตามมาตรฐานหรือตามความต้องการของลูกค้า
การใช้งาน:
สำหรับการวางภายในและภายนอกอาคาร สามารถรับแรงดึงบางอย่างระหว่างการติดตั้งได้ แต่ไม่สามารถรับแรงทางกลภายนอกได้ ไม่อนุญาตให้วางสายเคเบิลแกนเดี่ยวในท่อแม่เหล็ก
มาตรฐาน:
สากล: IEC 60502, IEC 60228, IBS 6622, VDE 0276
จีน: GB/T 12706.2-2008
มาตรฐานอื่นๆ เช่น BS, DIN และ ICEA ตามคำขอ
ข้อมูลทางเทคนิค:
แรงดันไฟฟ้าพิกัด: 26/35kV
อุณหภูมิตัวนำสูงสุด: ปกติ (90℃), ไฟฟ้าลัดวงจรไม่เกิน 5 วินาที (160℃ เมื่อพื้นที่หน้าตัด
ต่ำกว่า 300 ตร.มม.2, 140℃ เมื่อพื้นที่หน้าตัดสูงกว่า 300 ตร.มม.2)
อุณหภูมิแวดล้อมต่ำสุด: จะต้องอุ่นสายเคเบิลล่วงหน้าหากอุณหภูมิแวดล้อมต่ำกว่า 0℃
รัศมีการโค้งงอขั้นต่ำ: สายเคเบิลแกนเดี่ยว 20(d+D)±5%
สายเคเบิลหลายแกน 15(d+D)±5%
ใบรับรอง:
CE, RoHS, CCC, KEMA และอื่นๆ ตามคำขอ
ข้อมูลจำเพาะทางเทคนิค:
| พื้นที่หน้าตัดระบุของตัวนำ | จำนวนเกลียว/เส้นผ่านศูนย์กลางของตัวนำ | ความหนาของฉนวน | ความหนาของเปลือก | ประมาณ O.D. | น้ำหนักโดยประมาณ | ความต้านทานกระแสตรงสูงสุดของตัวนำ (20 ℃) | แรงดันไฟฟ้าทดสอบ A.C | พิกัดกระแส | |
| ตร.มม. | ชิ้น/มม. | มม. | มม. | มม. | กก./กม. | Ω /กม. | kV/5นาที | ในอากาศ (A) | ในดิน (A) |
| 1 × 50 | 10/2.52 | 10.5 | 2.2 | 39.0 | 1758 | 0.387 | 3.5 | 220 | 215 |
| 1 × 70 | 14/2.52 | 10.5 | 2.4 | 41.0 | 2038 | 0.268 | 3.5 | 270 | 265 |
| 1 × 95 | 19/2.52 | 10.5 | 2.4 | 42.0 | 2355 | 0.193 | 3.5 | 330 | 315 |
| 1 × 120 | 24/2.52 | 10.5 | 2.4 | 44.0 | 2666 | 0.153 | 3.5 | 375 | 360 |
| 1 × 150 | 30/2.52 | 10.5 | 2.5 | 45.0 | 3031 | 0.124 | 3.5 | 425 | 400 |
| 1 × 185 | 37/2.52 | 10.5 | 2.5 | 47.0 | 3427 | 0.0991 | 3.5 | 485 | 455 |
| 1 × 240 | 48/2.52 | 10.5 | 2.6 | 49.0 | 4070 | 0.0754 | 3.5 | 560 | 525 |
| 1 × 300 | 61/2.52 | 10.5 | 2.7 | 51.0 | 4748 | 0.0601 | 3.5 | 650 | 595 |
| 1 × 400 | 61/2.97 | 10.5 | 2.8 | 55.0 | 5801 | 0.0470 | 3.5 | 760 | 680 |
| 1 × 500 | 61/3.23 | 10.5 | 2.9 | 58.0 | 6623 | 0.0366 | 3.5 | 875 | 775 |
| 1 × 630 | 61/3.50 | 10.5 | 3 | 62.0 | 5211 | 0.0283 | 3.5 | 1000 | 875 |
| 1 × 800 | 91/3.20 | 10.5 | 3.1 | 68.0 | 10014 | 0.0221 | 3.5 | 1130 | 970 |
| 1 × 1000 | 91/3.75 | 10.5 | 3.3 | 72.0 | 12078 | 0.0176 | 3.5 | 1250 | 1060 |
| 3 × 50 | 10/2.52 | 10.5 | 3.7 | 81.0 | 6728 | 0.387 | 3.5 | 185 | 200 |
| 3 × 70 | 14/2.52 | 10.5 | 3.8 | 84.0 | 7581 | 0.268 | 3.5 | 230 | 250 |
| 3 × 95 | 19/2.52 | 10.5 | 3.9 | 88.0 | 8630 | 0.193 | 3.5 | 280 | 300 |
| 3 × 120 | 24/2.52 | 10.5 | 4.0 | 91.0 | 9688 | 0.153 | 3.5 | 310 | 330 |
| 3 × 150 | 30/2.52 | 10.5 | 4.1 | 95.0 | 11017 | 0.124 | 3.5 | 360 | 380 |
| 3 × 185 | 37/2.52 | 10.5 | 4.2 | 98.0 | 12390 | 0.0991 | 3.5 | 400 | 425 |
| 3 × 240 | 48/2.52 | 10.5 | 4.4 | 103.0 | 14427 | 0.0754 | 3.5 | 470 | 490 |
| 3 × 300 | 61/2.52 | 10.5 | 4.5 | 108.0 | 15940 | 0.0601 | 3.5 | 540 | 555 |
| 3 × 400 | 61/2.97 | 10.5 | 4.8 | 116.0 | 19346 | 0.0470 | 3.5 | 610 | 625 |
|
|
