สายเคเบิลหุ้มฉนวน XLPE
>
|
| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | QINGDAO YICABLE CABLE |
| ได้รับการรับรอง | CE/KEMA/ISO/TUV |

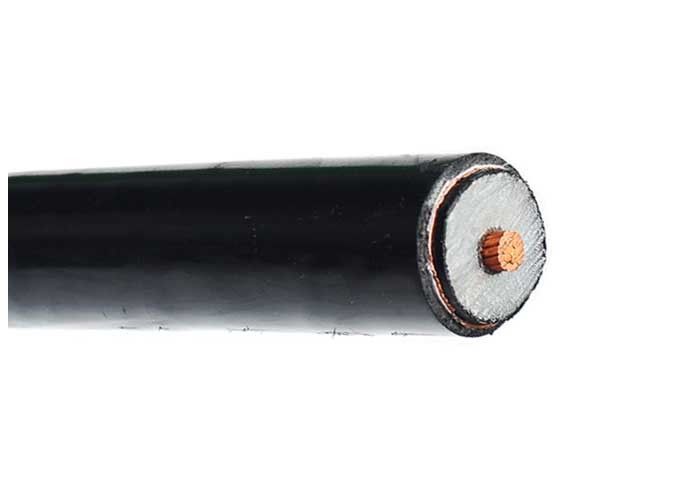

สายไฟหุ้มฉนวน XLPE แกนเดี่ยวแรงดันปานกลางตั้งแต่ 25 ตร.ม. ถึง 800 ตร.ม
การก่อสร้าง
ตัวนำ: ตัวนำอลูมิเนียมอบอ่อนตามมาตรฐาน IEC 60228
≤ 6 มม.2 ตัน (คลาส 1) หรือตีเกลียว (คลาส 2)
>6mm2 ควั่น (คลาส 2)
ตัวนำแบบยืดหยุ่น (คลาส 5) เป็นตัวเลือก
ฉนวนกันความร้อน: XLPE (Cross-Linked Polyethylene) อยู่ที่ 90 ℃
ตัวเลือกหน้าจอเมทัลลิก: สามารถเลือกหน้าจอเทปทองแดงหรือสายทองแดงได้
เปลือก: PVC หรือ FR-PVC ประเภท ST2 ถึง IEC 60502 สีดำหรือสีแดงหรือปรับแต่งได้
การใช้งาน
สำหรับวางในบ้านและนอกบ้าน สามารถรับแรงดึงบางอย่างระหว่างการติดตั้งได้ แต่ไม่สามารถรับแรงทางกลภายนอกได้ ไม่อนุญาตให้วางสายเคเบิลแกนเดี่ยวในท่อแม่เหล็ก
มาตรฐาน
ระหว่างประเทศ: IEC 60502, IEC 60228, (IEC 60332-3 สำหรับประเภท FR เท่านั้น)
จีน: GB/T 12706, (GB/T 18380-3 สำหรับประเภท FR เท่านั้น)
มาตรฐานอื่นๆ เช่น BS, DIN และ ICEA ตามคำขอ
การติดตั้ง
1. อุณหภูมิในการติดตั้งไม่ควรเกิน 20 ℃ หากอุณหภูมิโดยรอบต่ำกว่า 0 ℃ ควรอุ่นสายเคเบิลก่อน
2. รัศมีการโค้งงอของสายเคเบิลไม่ควรน้อยกว่า 8 เท่า
ข้อมูลทางเทคนิค:
| ชื่อ ภาพตัดขวางของตัวนำ | ความหนาของฉนวน | ความหนาของเปลือก | ประมาณ โอดี | ประมาณ น้ำหนัก | สูงสุด ความต้านทานกระแสตรงของตัวนำ (20 ℃) | การทดสอบแรงดันไฟ AC | เรตติ้งปัจจุบัน | |
| มม2 | มม | มม | มม | กก./กม | Ω/กม | กิโลโวลต์/5 นาที | ในอากาศ (A) | ในดิน (A) |
| 1×70 | 10.5 | 2.4 | 41 | 1604 | 0.443 | 91 | 265 | 270 |
| 1×95 | 10.5 | 2.4 | 43 | พ.ศ. 2310 | 0.320 | 91 | 320 | 325 |
| 1×120 | 10.5 | 2.4 | 44 | 2466 | 0.253 | 91 | 370 | 370 |
| 1×150 | 10.5 | 2.5 | 46 | 2103 | 0.206 | 91 | 420 | 420 |
| 1×185 | 10.5 | 2.5 | 48 | 2282 | 0.164 | 91 | 480 | 480 |
| 1×240 | 10.5 | 2.6 | 50 | 2584 | 0.125 | 91 | 565 | 560 |
| 1×300 | 10.5 | 2.7 | 53 | 2891 | 0.100 | 91 | 650 | 640 |
| 1×400 | 10.5 | 2.8 | 56 | 3325 | 0.0778 | 91 | 780 | 760 |
| 1×500 | 10.5 | 2.9 | 59 | 4076 | 0.0605 | 91 | 915 | 875 |
| 1×630 | 10.5 | 3.0 | 63 | 4305 | 0.0469 | 91 | 1,030 | 990 |
| 1×800 | 10.5 | 3.1 | 68 | 5054 | 0.0367 | 91 | 1180 | 1140 |
| 1×1,000 | 10.5 | 3.3 | 72 | 5878 | 0.0291 | 91 | 1350 | 1280 |
| 1×1200 | 10.5 | 3.4 | 76 | 6657 | 0.0247 | 91 | 1500 | 1390 |
