| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | QINGDAO YICABLE CABLE |
| ได้รับการรับรอง | KEMA, CE, CCC, KEMA |

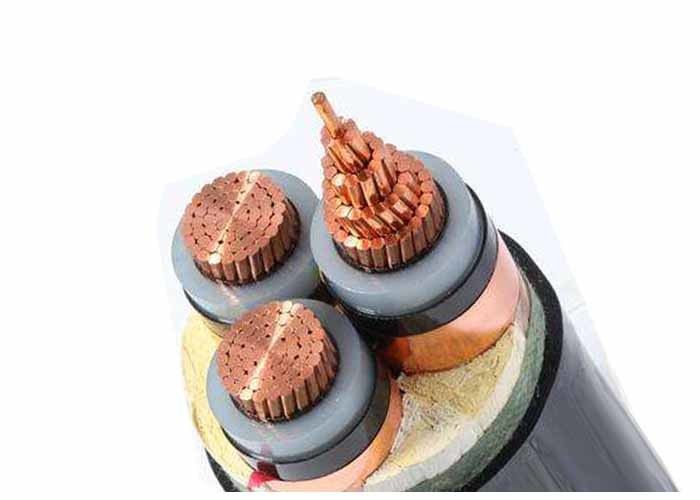

3C 240 sqmm 33kV สายไฟฉนวน XLPE 240mm2 สายทองแดงแรงดันกลาง IEC60502-2
การก่อสร้าง
ตัวนำ: ตัวนำทองแดงตีเกลียวขนาดกะทัดรัด Cl.2 ตามมาตรฐาน IEC 60228
หน้าจอตัวนำ: สารกึ่งตัวนำ
ฉนวนกันความร้อน: XLPE (cross-linked polyethylene) อยู่ที่ 90 OC
หน้าจอฉนวน: สารกึ่งตัวนำ
หน้าจอ : เทปทองแดง
เปลือก : PVC หรือ FR-PVC ชนิด ST2 ถึง IEC 60502 สีดำ
การใช้งาน
สำหรับวางในบ้านและนอกบ้าน สามารถรับแรงดึงบางอย่างระหว่างการติดตั้งได้ แต่ไม่สามารถรับแรงทางกลภายนอกได้ ไม่อนุญาตให้วางสายเคเบิลแกนเดี่ยวในท่อแม่เหล็ก
มาตรฐาน
ระหว่างประเทศ: IEC 60502, IEC 60228, (IEC 60332-3 สำหรับ ZR-YJV เท่านั้น)
จีน: GB/T 12706 (GB/T 18380-3 สำหรับ ZR-YJV เท่านั้น)
มาตรฐานอื่นๆ เช่น BS,DIN และ ICEA ตามคำขอ
ข้อมูลทางเทคนิค
แรงดันไฟฟ้า:33kV
อุณหภูมิตัวนำสูงสุด: ภายใต้สภาวะปกติ (90 OC), ฉุกเฉิน (130OC) หรือไฟฟ้าลัดวงจรไม่เกิน 5 วินาที (250 ℃)
นาที. อุณหภูมิโดยรอบ 0 OC หลังการติดตั้งและเมื่อสายเคเบิลอยู่ในตำแหน่งคงที่เท่านั้น
นาที. รัศมีการดัด: OD สายเคเบิล 20 เส้นสำหรับแกนเดี่ยว
15 x สายเคเบิล OD สำหรับมัลติคอร์
ข้อมูลจำเพาะ
| ชื่อ ภาพตัดขวางของตัวนำ | เส้นเลขที่/Dia ของคอนดักเตอร์ | ความหนาของฉนวน | ความหนาของเปลือก | ประมาณ โอดี | ประมาณ | สูงสุด ความต้านทานกระแสตรงของตัวนำ (20 ℃) | การทดสอบแรงดันไฟ AC | เรตติ้งปัจจุบัน | |
| น้ำหนัก | |||||||||
| มม.2 | ชิ้น/มม | มม | มม | (มม.) | กก./กม | Ω/กม | กิโลโวลต์/5 นาที | ในอากาศ (A) | ในดิน(A) |
| 1 × 50 | 10/2.52 | 8 | 2 | 33 | 1560 | 0.387 | 63 | 210 | 215 |
| 1 × 70 | 14/2.52 | 8 | 2.1 | 35 | 1840 | 0.268 | 63 | 260 | 265 |
| 1 × 95 | 19/2.52 | 8 | 2.1 | 36 | 2140 | 0.193 | 63 | 320 | 315 |
| 1 × 120 | 24/2.52 | 8 | 2.2 | 38 | 2450 | 0.153 | 63 | 370 | 360 |
| 1 × 150 | 30/2.52 | 8 | 2.2 | 39 | 2790 | 0.124 | 63 | 420 | 405 |
| 1 × 185 | 37/2.52 | 8 | 2.3 | 41 | 3200 | 0.0991 | 63 | 480 | 455 |
| 1 × 240 | 48/2.52 | 8 | 2.3 | 43 | 3800 | 0.0754 | 63 | 565 | 530 |
| 1 × 300 | 61/2.52 | 8 | 2.4 | 45 | 4460 | 0.0601 | 63 | 650 | 595 |
| 1 × 400 | 61/2.97 | 8 | 2.5 | 49 | 5530 | 0.047 | 63 | 755 | 680 |
| 1 × 500 | 61/3.23 | 8 | 2.6 | 53 | 6160 | 0.0366 | 63 | 865 | 765 |
| 1 × 630 | 61/3.50 | 8 | 2.7 | 56 | 8020 | 0.0283 | 63 | 1,000 | 860 |
| 3 × 50 | 10/2.52 | 8 | 2.8 | 55 | 5290 | 0.387 | 63 | 175 | 180 |
| 3 × 70 | 14/2.52 | 8 | 2.9 | 59 | 6240 | 0.268 | 63 | 220 | 220 |
| 3 × 95 | 19/2.52 | 8 | 3 | 62 | 7360 | 0.193 | 63 | 255 | 265 |
| 3 × 120 | 24/2.52 | 8 | 3.1 | 66 | 8350 | 0.153 | 63 | 290 | 300 |
| 3 × 150 | 30/2.52 | 8 | 3.2 | 69 | 9520 | 0.124 | 63 | 330 | 340 |
| 3 × 185 | 37/2.52 | 8 | 3.4 | 72 | 10830 | 0.0991 | 63 | 435 | 380 |
| 3 × 240 | 48/2.52 | 8 | 3.5 | 77 | 12810 | 0.0754 | 63 | 495 | 435 |
| 3 × 300 | 61/2.52 | 8 | 3.7 | 82 | 14920 | 0.0601 | 63 | 565 | 485 |
| 3 × 400 | 61/2.97 | 8 | 3.9 | 90 | 18110 | 0.047 | 63 | 640 | 520 |
