| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | QINGDAO YICABLE CABLE |
| ได้รับการรับรอง | CE/IEC/KEMA/VDE |

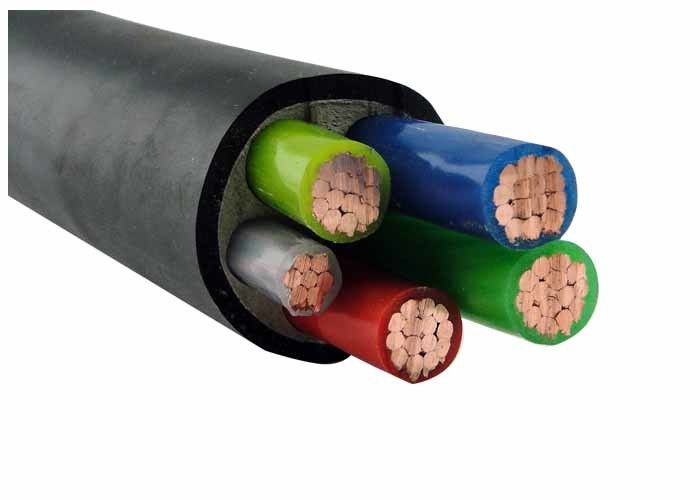

สายเคเบิล Xlpe แรงดันต่ำ 5 สายไฟฟ้าทองแดงหลักพร้อมพื้นที่หน้าตัด 4-400 Sqmm
การใช้งาน: สายเคเบิลหุ้มฉนวน XLPE ใช้เป็นสายจ่ายและสายส่งที่แรงดันไฟฟ้า 0.6/1KV
การก่อสร้าง: :
| คอนดักเตอร์ | ตัวนำทองแดงตามมาตรฐาน IEC 60228, Class 2 |
| ตัวนำแบบวงกลมหรือรูปทรง | |
| ตัวนำแบบยืดหยุ่น (คลาส 5) เป็นตัวเลือก | |
| ฉนวนกันความร้อน | XLPE (Cross-Linked Polyethylene) อยู่ที่ 90 ℃ มีหลายสีให้เลือก |
| หน้าจอเมทัลลิกเป็นตัวเลือก | เทปทองแดงหรือสายทองแดงถักเปียก็ได้ |
| ฝัก | PVC หรือ FR-PVC ประเภท ST2 ถึง IEC 60502 สีดำหรือสีแดงหรือปรับแต่งได้ |
คำแนะนำในการสั่งซื้อ
แรงดันไฟฟ้าที่ได้รับการจัดอันดับ
มาตรฐานการใช้งาน: IEC/BS/UL/GB
จำนวนคอร์
ขนาดตัวนำและการก่อสร้าง
ประเภทของฉนวน
มีเกราะหรือไม่มีอาวุธ ถ้าเกราะ ประเภทเกราะและวัสดุ
ความต้องการของฝัก
ความยาวของสายเคเบิลและข้อกำหนดการบรรจุ
ข้อกำหนดอื่น ๆ
ข้อมูลทางเทคนิค:แรงดันไฟฟ้า:0.6/1kV แรงดันไฟฟ้าต่ำ
อุณหภูมิตัวนำสูงสุด: ภายใต้สภาวะปกติ (90 ℃), ฉุกเฉิน (130 ℃) หรือไฟฟ้าลัดวงจรไม่เกิน 5 วินาที (250 ℃)
นาที. อุณหภูมิโดยรอบ 0 OC หลังการติดตั้งและเมื่อสายเคเบิลอยู่ในตำแหน่งคงที่เท่านั้น
นาที. รัศมีการดัด: OD สายเคเบิล 20 เส้นสำหรับแกนเดี่ยวที่ไม่มีเกราะ
สายเคเบิล OD 15 เส้นสำหรับมัลติคอร์ที่ไม่มีเกราะ
สายเคเบิล OD 15 เส้นสำหรับคอร์เดี่ยวพร้อมเกราะ
สายเคเบิล OD 12 เส้นสำหรับมัลติคอร์พร้อมเกราะ
มาตรฐาน:ระหว่างประเทศ: IEC 60502, IEC 60228, (IEC 60332-3 สำหรับประเภท FR เท่านั้น)
จีน: GB/T 12706, (GB/T 18380-3 สำหรับประเภท FR เท่านั้น)
มาตรฐานอื่นๆ เช่น BS, DIN, VDE และ ICEA ตามคำขอ
การติดตั้ง
1. อุณหภูมิในการติดตั้งไม่ควรเกิน 20 ℃ หากอุณหภูมิโดยรอบต่ำกว่า 0 ℃ ควรอุ่นสายเคเบิลก่อน
2. รัศมีการโค้งงอของสายเคเบิลไม่ควรน้อยกว่า 8 เท่า
3. หลังการติดตั้ง สายเคเบิลควรมีการทดสอบแรงดันไฟฟ้าของขาตั้งเป็นเวลา 15 นาที กระแสตรง 3.5kv
พารามิเตอร์ทางเทคนิค: :
| ชื่อ ภาพตัดขวางของตัวนำ | ความหนาของฉนวน | ความหนาของเปลือก | ประมาณ โอดี | ประมาณ น้ำหนัก |
สูงสุด ความต้านทานกระแสตรงของตัวนำ (20 ℃) | การทดสอบแรงดันไฟ AC | เรตติ้งปัจจุบัน | |
| 5 × 4 | 0.7 | 1.8 | 14.5 | 349 | 4.61 | 3.5 | 34 | 45 |
| 5 × 6 | 0.7 | 1.8 | 15.8 | 460 | 3.08 | 3.5 | 43 | 57 |
| 5× 10 | 0.7 | 1.8 | 19.0 | 699 | 1.83 | 3.5 | 60 | 77 |
| 5 × 16 | 0.7 | 1.8 | 22.0 | 1013 | 1.15 | 3.5 | 83 | 105 |
| 5 × 25 | 0.9 | 1.8 | 25.0 | 1566 | 0.727 | 3.5 | 105 | 125 |
| 5 × 35 | 0.9 | 1.9 | 28.0 | 2083 | 0.524 | 3.5 | 125 | 155 |
| 5×50 | 1.0 | 2.0 | 31.0 | 2921 | 0.387 | 3.5 | 160 | 185 |
| 5× 70 | 1.1 | 2.1 | 36.0 | 3974 | 0.268 | 3.5 | 200 | 225 |
| 5×95 | 1.1 | 2.2 | 39.0 | 5297 | 0.193 | 3.5 | 245 | 270 |
| 5 × 120 | 1.2 | 2.4 | 44.0 | 6638 | 0.153 | 3.5 | 285 | 310 |
| 5 × 150 | 1.4 | 2.5 | 49.0 | 8290 | 0.124 | 3.5 | 325 | 345 |
| 5 × 185 | 1.6 | 2.7 | 55.0 | 10215 | 0.0991 | 3.5 | 375 | 390 |
| 5 × 240 | 1.7 | 3.0 | 64.0 | 13130 | 0.0754 | 3.5 | 440 | 450 |
| 5 × 300 | 1.8 | 3.2 | 70.0 | 16670 | 0.0601 | 3.5 | 505 | 515 |
การบรรจุและการจัดส่ง:เราสามารถตอบสนองกำหนดการส่งมอบที่เข้มงวดที่สุดตามใบสั่งซื้อได้ การปฏิบัติตามกำหนดเวลาถือเป็นเรื่องสำคัญที่สุดเสมอ เนื่องจากความล่าช้าในการส่งมอบสายเคเบิลอาจส่งผลต่อความล่าช้าของโครงการโดยรวมและต้นทุนเกิน
สายเคเบิลมีจำหน่ายในม้วนไม้ กล่องกระดาษลูกฟูก และม้วน ปลายสายเคเบิลถูกปิดผนึกด้วยเทปกาวในตัว BOPP และฝาปิดผนึกแบบไม่ดูดความชื้น เพื่อปกป้องปลายสายเคเบิลจากความชื้น เครื่องหมายที่ต้องการจะต้องพิมพ์ด้วยวัสดุกันฝนที่ด้านนอกของถังตามความต้องการของลูกค้า
บริการหลังการขาย
พวกเรา Shanghai Shenghua Cable Group มีความเชี่ยวชาญด้านการวิจัยและพัฒนาและการผลิตสายเคเบิลและสายไฟ เราได้ผ่านการรับรองระบบคุณภาพสากล ISO9001:2008 (ZDHY) ซึ่งครอบคลุมกระบวนการทั้งหมดของการจัดการขององค์กร มีระบบการควบคุมคุณภาพที่ครอบคลุมเพื่อให้มั่นใจว่าผลิตภัณฑ์เป็นไปตามมาตรฐานสากล หลักการของเราคือ: จัดตั้งองค์กรระดับแนวหน้า ผลิตภัณฑ์ระดับสูง การบริการที่เป็นเลิศ และแบรนด์ที่มีชื่อเสียง "ปฏิบัติตามการประกันคุณภาพที่ทุ่มเทเพื่อมอบผลิตภัณฑ์ที่เชื่อถือได้แก่ผู้ใช้เสมอ" คือความมุ่งมั่นของเราในด้านคุณภาพ ผลิตภัณฑ์ของบริษัทของเราได้รับการประกันโดย PICC (บริษัทประกันภัยของประเทศจีน) นอกจากนี้เรายังมีการรับประกันเฉพาะดังนี้:
1.เรารับประกันว่าเราจะปฏิบัติตามข้อกำหนดของระยะเวลาการรับประกันที่ระบุไว้ในสัญญา
2. เราจะผลิตภายใต้ข้อกำหนดนี้และสินค้าจะเป็นของใหม่ ไม่ได้ใช้ เป็นรุ่นล่าสุดหรือปัจจุบัน เมื่อเราได้รับการคัดเลือกแล้ว เราจะจัดหาสินค้าตามข้อกำหนดของสัญญาอย่างเคร่งครัด
3. การรับประกันจะยังคงมีผลเป็นเวลาสิบสอง (12) เดือนหลังจากสินค้าหรือส่วนหนึ่งส่วนใด
แล้วแต่กรณีได้ส่งมอบและรับไว้ ณ ปลายทางแล้ว
ที่ระบุไว้ใน SCC หรือเป็นเวลาสิบแปด (18) เดือนนับจากวันที่จัดส่งจากท่าเรือหรือ
สถานที่ขนถ่ายในประเทศต้นทาง แล้วแต่ระยะเวลาใดจะสิ้นสุดก่อน
4. ในระหว่างระยะเวลาการรับประกัน ผู้ซื้ออาจแจ้งโดยตรงต่อผู้ผลิตในรูปแบบลายลักษณ์อักษรหรือโดยตัวแทน หากมีปัญหาในคุณภาพของสินค้า ผู้ผลิตจะดำเนินการซ่อมแซมหรือเปลี่ยนใหม่ภายในเวลาอันสมควร และจะรับผิดชอบค่าใช้จ่ายทั้งหมดที่เกี่ยวข้องกับเรื่องนี้
