| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | QINGDAO YICABLE CABLE |
| ได้รับการรับรอง | IEC/CE/KEMA |
0.6 / 1kV โลเว้นต์ต่ํา KEMA รับรองสี่แกน ทองแดง XLPE ติดต่อสายไฟฟ้า
คอนดิกเตอร์: คอนดิกเตอร์ทองแดงแบบคอมแพคต์ที่มีเส้นด้าย, Cl.2 ตาม IEC 60228
การกันความร้อน: XLPE ((โพลีเอธีเลนเชื่อมต่อกัน) ระดับความร้อน 90 °C
กล่องภายนอก: PVC
CODE การตั้งชื่อ:
YJ: การกันหนาว XLPE
V: ผนัง PVC
การใช้งาน:
เหมาะสําหรับการใช้ในสายไฟฟ้ากระจายไฟฟ้าที่มีความกระชับกําลัง 0.6/1 KV สายเคเบิลเหล่านี้มีการสูญเสียไฟฟ้าดียิเลคทริกต่ํา ใช้ในภายในบ้าน, ในท่อสายเคเบิล, ภายใต้ดิน, ในไฟฟ้าหรือสถานีสลับ,การกระจายพลังงานท้องถิ่นโรงงานอุตสาหกรรม ที่ไม่มีความเสี่ยงของการเสียหายทางกล
มาตรฐาน:
สากล: IEC 60502-1, IEC 60228
ประเทศจีน: GB/T 12706.1-2008
เยอรมนี: VDE 0276
สหราชอาณาจักร: BS 7889
ข้อมูลทางเทคนิค:
ความกระชับกําลังปริมาณ 0.6 / 1 kV
อุณหภูมิสูงสุดของตัวนํา: ต่ํากว่าปกติ (90 °C) สภาพฉุกเฉิน (130°C) หรือสั้นไม่เกิน 5 s (250°C)
อุณหภูมิแวดล้อม 0 °C หลังการติดตั้ง และเพียงเมื่อสายไฟฟ้าอยู่ในตําแหน่งคงที่
ขั้นต่ํารัศมีโค้ง: 12 x D
D: กว้างนอกของสายไฟฟ้า

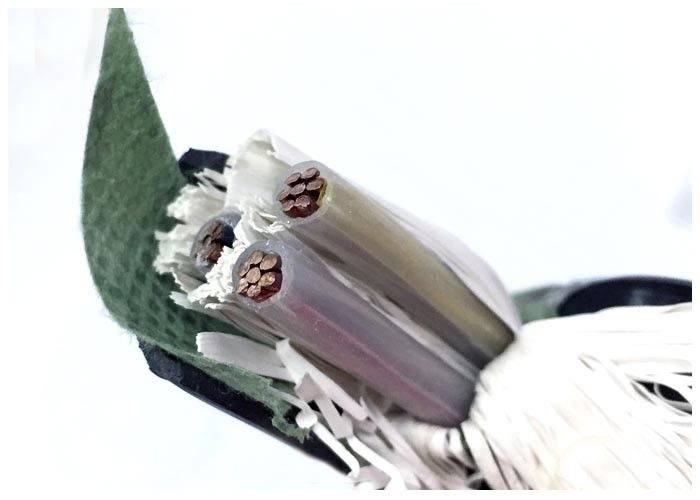

การก่อสร้าง
1หน่วยนําทองแดงแบบแข็งแรงหรือสเตนด์
2. XLPE เงาปิด
3. เติม
4ผนังภายนอกจาก PVC
ใบรับรอง:
CE, RoHS, CCC, KEMA และอื่น ๆ อีกมากมายตามคําขอ
รายละเอียดเทคนิค
| ชื่อ ผ่าตัดของตัวนํา | ความหนาของอุปกรณ์กันไฟ | ความหนาของเปลือก | ประมาณ. ยาเกิน | ประมาณ น้ําหนัก |
Max. DC ความต้านทานของตัวนํา (20 °C) | การทดสอบแรงดัน AC | เรตติ้งปัจจุบัน | |
| mm | (mm) | (mm) | (mm) | กิโลกรัม/กม | Ω /km | kV/5 นาที | ในอากาศ (A) | ในดิน ((A) |
| 4 × 4 | 0.7 | 1.8 | 13.0 | 253 | 4.61 | 3.5 | 34 | 45 |
| 4 × 6 | 0.7 | 1.8 | 14.0 | 337 | 3.08 | 3.5 | 43 | 57 |
| 4 × 10 | 0.7 | 1.8 | 17.0 | 501 | 1.83 | 3.5 | 60 | 77 |
| 4 × 16 | 0.7 | 1.8 | 20.0 | 778 | 1.15 | 3.5 | 83 | 105 |
| 4 × 25 | 0.9 | 1.8 | 23.0 | 1160 | 0.727 | 3.5 | 105 | 125 |
| 4 × 35 | 0.9 | 1.8 | 25 | 1554 | 0.524 | 3.5 | 125 | 155 |
| 4 × 50 | 1.0 | 1.8 | 23 | 2148 | 0.387 | 3.5 | 160 | 185 |
| 4 × 70 | 1.1 | 1.8 | 27 | 2928 | 0.268 | 3.5 | 200 | 225 |
| 4 × 95 | 1.1 | 1.9 | 31 | 3854 | 0.193 | 3.5 | 245 | 270 |
| 4 × 120 | 1.2 | 2.0 | 33 | 4925 | 0.153 | 3.5 | 285 | 310 |
| 4 × 150 | 1.4 | 2.2 | 38 | 6238 | 0.124 | 3.5 | 325 | 345 |
| 4 × 185 | 1.6 | 2.3 | 42 | 7562 | 0.0991 | 3.5 | 375 | 390 |
| 4 × 240 | 1.7 | 2.5 | 47 | 9836 | 0.0754 | 3.5 | 440 | 450 |
| 4 × 300 | 1.8 | 2.6 | 52 | 12550 | 0.0601 | 3.5 | 505 | 515 |
| 4 × 400 | 2.0 | 3.1 | 66 | 15929 | 0.0470 | 3.5 | 570 | 575 |
