| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | QINGDAO YICABLE CABLE |
| ได้รับการรับรอง | IEC/CE/KEMA |

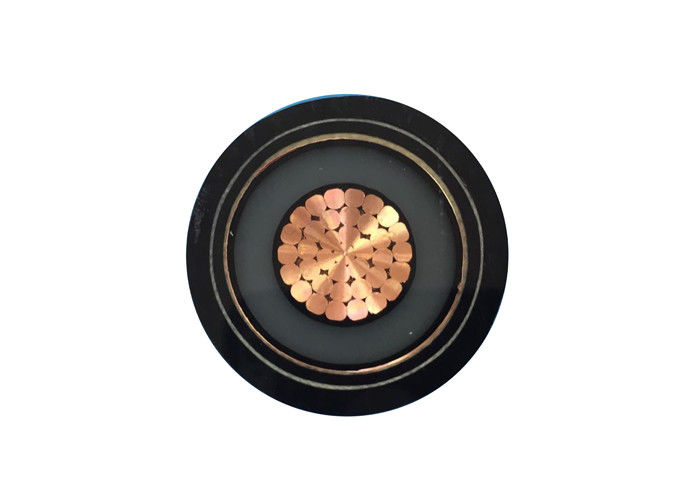

สายเคเบิลโครงการ XLPE แบบประปาแบบมืออาชีพ 12.7 / 22kV ระดับความดัน N2XSY
การใช้งาน: สายไฟฟ้า XLPE ที่แยกกัน ใช้เป็นสายการกระจายไฟฟ้าและสายส่งไฟฟ้าที่ระดับความดัน
12/20kV หรือ 12.7/22kV
การก่อสร้าง:
| ผู้ขับ | คอนดิวเตอร์ทองแดงตาม IEC 60228 ชั้น 2 |
| วงกลมหรือรูปแบบการนํา | |
| การกันความร้อน | XLPE (Cross-Linked Polyethylene) ระดับความร้อน 90°C หลายสีเป็นตัวเลือก |
| ผนังโลหะเป็นตัวเลือก | เทปทองแดงหรือสายทองแดงที่ผสมผสาน ไม่จําเป็น |
| กล่อง | PVC หรือ FR-PVC ประเภท ST2 ถึง IEC 60502 สีดําหรือสีแดง หรือการปรับแต่ง |
คําแนะนําในการสั่งซื้อ
ความดันเฉพาะ
มาตรฐานการใช้งาน: IEC/BS/UL/GB
จํานวนแกน
ขนาดและโครงสร้างของตัวนํา
ประเภทของการปิด
มีเกราะหรือไม่มีเกราะ หากมีเกราะ ประเภทของเกราะและวัสดุ
ความ จําเป็น ของ ผ้าห่ม
ความยาวของสายไฟฟ้าและความต้องการในการบรรจุ
ความต้องการอื่น ๆ
ข้อมูลทางเทคนิค:ความดันเฉพาะ 12/20kV หรือ 12.7/22kV
อุณหภูมิสูงสุดของตัวนํา: ภายใต้สภาพปกติ (90°C) สภาพฉุกเฉิน (130°C) หรือสั้นไม่เกิน 5 s (250°C)
อุณหภูมิแวดล้อม ขั้นต่ํา 0 OC หลังจากการติดตั้งและเพียงเมื่อสายไฟฟ้าอยู่ในตําแหน่งคงที่
ขั้นต่ํารัศมีโค้ง: 20 x สายเคเบิล O.D สําหรับแกนเดียวโดยไม่มีเกราะ
15 x สาย O.D สําหรับหลายแกน โดยไม่มีเกราะ
15 x สายไฟฟ้า O.D สําหรับแกนเดียวที่มีเกราะ
12 x สาย O.D สําหรับหลายแกนพร้อมกับเกราะ
มาตรฐาน:สากล: IEC 60502, IEC 60228, (IEC 60332-3 สําหรับชนิด FR เท่านั้น)
ประเทศจีน: GB/T 12706 (GB/T 18380-3 สําหรับ FR แบบเท่านั้น)
มาตรฐานอื่น ๆ เช่น BS, DIN, VDE และ ICEA ตามคําขอ
การติดตั้ง
1อุณหภูมิการติดตั้งไม่ควรเกิน 20 °C หากอุณหภูมิภายในต่ํากว่า 0 °C คาเบลควรถูกทําความร้อนก่อน
2.รัศมีโค้งของสายไฟฟ้าไม่ควรน้อยกว่า 8 ครั้ง
ปริมาตรเทคนิค:
| ชื่อ ผ่าตัดของตัวนํา | สายสาย No./Dia. ของตัวนํา | ความหนาของอุปกรณ์กันไฟ | ความหนาของเปลือก | ประมาณ. ยาเกิน | ประมาณ น้ําหนัก | Max. DC ความต้านทานของตัวนํา (20 °C) | การทดสอบแรงดัน AC | เรตติ้งปัจจุบัน | |
| mm2 | pc/mm | mm | mm | (mm) | กิโลกรัม/กม | Ω /km | kV/5 นาที | ในอากาศ (A) | ในดิน ((A) |
| 1 × 35 | 7/252 | 5.5 | 1.9 | 25 | 979 | 0.524 | 42 | 170 | 180 |
| 1 × 50 | 10/252 | 5.5 | 1.9 | 27 | 1155 | 0.387 | 42 | 205 | 215 |
| 1 × 70 | 14/252 | 5.5 | 2 | 28 | 1393 | 0.268 | 42 | 260 | 265 |
| 1 × 95 | 19/252 | 5.5 | 2 | 30 | 1681 | 0.193 | 42 | 315 | 315 |
| 1 × 120 | 24 ชั่วโมง52 | 5.5 | 2 | 32 | 1979 | 0.153 | 42 | 360 | 360 |
| 1 × 150 | 30/252 | 5.5 | 2.1 | 33 | 2301 | 0.124 | 42 | 410 | 405 |
| 1 × 185 | 37/252 | 5.5 | 2.2 | 35 | 2718 | 0.0991 | 42 | 470 | 455 |
| 1 × 240 | 48/252 | 5.5 | 2.2 | 37 | 3302 | 0.0754 | 42 | 555 | 530 |
| 1 × 300 | 61/252 | 5.5 | 2.3 | 39 | 3941 | 0.0601 | 42 | 640 | 595 |
| 1 × 400 | 61/297 | 5.5 | 2.4 | 43 | 4931 | 0.047 | 42 | 745 | 680 |
| 1 × 500 | 61/3.23 | 5.5 | 2.5 | 47 | 5956 | 0.0366 | 42 | 885 | 765 |
| 1 × 630 | 61/3.50 | 5.5 | 2.6 | 51 | 7769 | 0.0283 | 42 | 980 | 860 |
| 1 × 800 | 91/3.20 | 5.5 | 2.8 | 55 | 8945 | 0.0221 | 42 | 1100 | 950 |
| 1 × 1000 | 91/3.75 | 5.5 | 2.9 | 61 | 10918 | 0.0176 | 42 | 1230 | 1040 |
| 3 × 35 | 7/252 | 5.5 | 2.7 | 53 | 3348 | 0.524 | 42 | 140 | 155 |
| 3 × 50 | 10/252 | 5.5 | 2.9 | 55 | 3904 | 0.387 | 42 | 165 | 180 |
| 3 × 70 | 14/252 | 5.5 | 2.9 | 59 | 4623 | 0.268 | 42 | 210 | 220 |
| 3 × 95 | 19/252 | 5.5 | 3 | 62 | 5593 | 0.193 | 42 | 255 | 265 |
| 3 × 120 | 24 ชั่วโมง52 | 5.5 | 3.1 | 66 | 6495 | 0.153 | 42 | 290 | 300 |
| 3 × 150 | 30/252 | 5.5 | 3.2 | 69 | 7637 | 0.124 | 42 | 330 | 340 |
| 3 × 185 | 37/252 | 5.5 | 3.4 | 72 | 8803 | 0.0991 | 42 | 435 | 380 |
| 3 × 240 | 48/252 | 5.5 | 3.5 | 77 | 10729 | 0.0754 | 42 | 495 | 435 |
| 3 × 300 | 61/252 | 5.5 | 3.7 | 82 | 12723 | 0.0601 | 42 | 565 | 485 |
| 3 × 400 | 61/297 | 5.5 | 3.9 | 90 | 16207 | 0.047 | 42 | 640 | 520 |
การบรรจุและการขนส่งเราสามารถตอบโจทย์ตารางการจัดส่งที่เข้มงวดที่สุด ตามคําสั่งซื้อการปฏิบัติตามกําหนดเวลานั้นเป็นความสําคัญสูงสุดเสมอ เนื่องจากการช้าในการจัดส่งสายเคเบิลใด ๆ ก็สามารถส่งผลต่อการช้าของโครงการทั่วไปและการเกินค่าใช้จ่าย.
สายเคเบิลถูกจัดส่งในม้วนไม้, กล่อง corrugated และม้วน. จุดสุดท้ายของสายเคเบิลถูกปิดด้วยเทปติดต่อด้วยตัวเอง BOPP และหมวกปิดที่ไม่ใช้ไฮกรอสโกปิกเพื่อปกป้องจุดสุดท้ายของสายเคเบิลจากความชื้น.การติดป้ายที่ต้องการจะต้องพิมพ์ด้วยวัสดุที่กันอากาศบนด้านนอกของกลองตามความต้องการของลูกค้า.
