| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | QINGDAO YICABLE CABLE |
| ได้รับการรับรอง | IEC/CE/KEMA |
สายไฟฉนวน CU CTS XLPE แรงดันไฟฟ้าปานกลางการรับรอง CE KEMA
การใช้งาน: สายเคเบิลหุ้มฉนวน XLPE ใช้เป็นสายจ่ายและสายส่งที่แรงดันไฟฟ้าที่กำหนด3.6/6KV.
การก่อสร้าง: :
| คอนดักเตอร์ | ตัวนำทองแดงตามมาตรฐาน IEC 60228, Class 2 |
| ตัวนำแบบวงกลมหรือรูปทรง | |
| ฉนวนกันความร้อน | XLPE (Cross-Linked Polyethylene) อยู่ที่ 90 ℃ มีหลายสีให้เลือก |

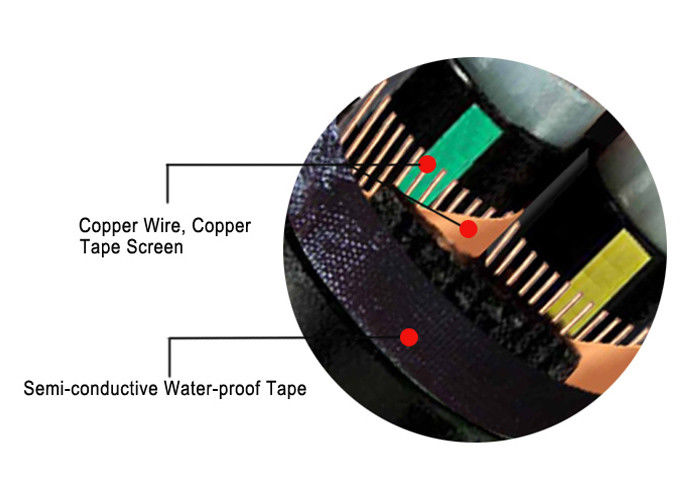

| หน้าจอเมทัลลิกเป็นตัวเลือก | เทปทองแดงหรือสายทองแดงถักเปียก็ได้ |
| ฝัก | PVC หรือ FR-PVC ประเภท ST2 ถึง IEC 60502 สีดำหรือสีแดงหรือปรับแต่งได้ |
คำแนะนำในการสั่งซื้อ
แรงดันไฟฟ้าที่ได้รับการจัดอันดับ
มาตรฐานการใช้งาน: IEC/BS/UL/GB
จำนวนคอร์
ขนาดตัวนำและการก่อสร้าง
ประเภทของฉนวน
มีเกราะหรือไม่มีอาวุธ ถ้าเกราะ ประเภทเกราะและวัสดุ
ความต้องการของฝัก
ความยาวของสายเคเบิลและข้อกำหนดการบรรจุ
ข้อกำหนดอื่น ๆ
ข้อมูลทางเทคนิค:แรงดันไฟฟ้าที่ได้รับการจัดอันดับ3.6/6KVแรงดันไฟฟ้าต่ำ
อุณหภูมิตัวนำสูงสุด: ภายใต้สภาวะปกติ (90 ℃), ฉุกเฉิน (130 ℃) หรือไฟฟ้าลัดวงจรไม่เกิน 5 วินาที (250 ℃)
นาที. อุณหภูมิโดยรอบ 0 OC หลังการติดตั้งและเมื่อสายเคเบิลอยู่ในตำแหน่งคงที่เท่านั้น
นาที. รัศมีการดัด: OD สายเคเบิล 20 เส้นสำหรับแกนเดี่ยวที่ไม่มีเกราะ
สายเคเบิล OD 15 เส้นสำหรับมัลติคอร์ที่ไม่มีเกราะ
สายเคเบิล OD 15 เส้นสำหรับคอร์เดี่ยวพร้อมเกราะ
สายเคเบิล OD 12 เส้นสำหรับมัลติคอร์พร้อมเกราะ
มาตรฐาน:ระหว่างประเทศ: IEC 60502, IEC 60228, (IEC 60332-3 สำหรับประเภท FR เท่านั้น)
จีน: GB/T 12706, (GB/T 18380-3 สำหรับประเภท FR เท่านั้น)
มาตรฐานอื่นๆ เช่น BS, DIN, VDE และ ICEA ตามคำขอ
การติดตั้ง
1. อุณหภูมิในการติดตั้งไม่ควรเกิน 20 ℃ หากอุณหภูมิโดยรอบต่ำกว่า 0 ℃ ควรอุ่นสายเคเบิลก่อน
2. รัศมีการโค้งงอของสายเคเบิลไม่ควรน้อยกว่า 8 เท่า
3. หลังการติดตั้ง สายเคเบิลควรมีการทดสอบแรงดันไฟฟ้าของขาตั้งเป็นเวลา 15 นาที กระแสตรง 3.5kv
พารามิเตอร์ทางเทคนิค: :
| ชื่อ ภาพตัดขวางของตัวนำ | เส้นเลขที่/Dia ของคอนดักเตอร์ | ความหนาของฉนวน | ความหนาของเปลือก | ประมาณ โอดี | ประมาณน้ำหนัก | สูงสุด ความต้านทานกระแสตรงของตัวนำ (20 ℃) | การทดสอบแรงดันไฟ AC | เรตติ้งปัจจุบัน | |
| มม2 | ชิ้น/มม | มม | มม | (มม.) | กก./กม | Ω/กม | กิโลโวลต์/5 นาที | ในอากาศ (A) | ในดิน(A) |
| 1 × 25 | 7/2.14 | 2.5 | 1.5 | 18.0 | 619 | 0.727 | 12.5 | 135 | 150 |
| 1 × 35 | 7/2.52 | 2.5 | 1.5 | 19.0 | 737 | 0.524 | 12.5 | 165 | 180 |
| 1 × 50 | 10/2.52 | 2.5 | 1.6 | 20.0 | 901 | 0.387 | 12.5 | 200 | 215 |
| 1 × 70 | 14/2.52 | 2.5 | 1.6 | 22.0 | 1128 | 0.268 | 12.5 | 250 | 265 |
| 1 × 95 | 19/2.52 | 2.5 | 1.7 | 23.0 | 1391 | 0.193 | 12.5 | 305 | 315 |
| 1 × 120 | 24/2.52 | 2.5 | 1.8 | 25.0 | 1655 | 0.153 | 12.5 | 355 | 360 |
| 1 × 150 | 30/2.52 | 2.5 | 1.8 | 26.0 | 1961 | 0.124 | 12.5 | 405 | 405 |
| 1 × 185 | 37/2.52 | 2.5 | 1.9 | 28.0 | 2334 | 0.0991 | 12.5 | 465 | 455 |
| 1 × 240 | 48/2.52 | 2.6 | 1.9 | 30.0 | 2904 | 0.0754 | 12.5 | 550 | 530 |
| 1 × 300 | 61/2.52 | 2.8 | 2.0 | 33.0 | 3547 | 0.0601 | 12.5 | 635 | 595 |
| 1 × 400 | 61/2.97 | 3.0 | 2.2 | 37.0 | 4572 | 0.0470 | 12.5 | 745 | 680 |
| 1 × 500 | 61/3.23 | 3.2 | 2.3 | 41.0 | 5630 | 0.0366 | 12.5 | 855 | 765 |
| 1 × 630 | 61/3.50 | 3.2 | 2.4 | 45.0 | 6922 | 0.0283 | 12.5 | 980 | 860 |
| 1 × 800 | 91/3.20 | 3.2 | 2.5 | 50.0 | 8252 | 0.0221 | 12.5 | 1130 | 950 |
| 1 × 1,000 | 91/3.75 | 3.2 | 2.6 | 54.8 | 10548 | 0.0176 | 12.5 | 1240 | 1,040 |
| 3 × 25 | 7/2.14 | 2.5 | 2.1 | 37.0 | 2401 | 0.727 | 12.5 | 120 | 125 |
| 3 × 35 | 7/2.52 | 2.5 | 2.2 | 39.0 | 2244 | 0.524 | 12.5 | 145 | 155 |
| 3 × 50 | 10/2.52 | 2.5 | 2.3 | 40.0 | 2767 | 0.387 | 12.5 | 175 | 180 |
| 3 × 70 | 14/2.52 | 2.5 | 2.4 | 45.0 | 3494 | 0.268 | 12.5 | 215 | 220 |
| 3 × 95 | 19/2.52 | 2.5 | 2.5 | 48.0 | 4334 | 0.193 | 12.5 | 265 | 265 |
| 3 × 120 | 24/2.52 | 2.5 | 2.6 | 51.0 | 5181 | 0.153 | 12.5 | 305 | 300 |
| 3 × 150 | 30/2.52 | 2.5 | 2.7 | 54.0 | 6154 | 0.124 | 12.5 | 345 | 340 |
| 3 × 185 | 37/2.52 | 2.5 | 2.9 | 58.0 | 7334 | 0.0991 | 12.5 | 400 | 380 |
| 3 × 240 | 48/2.52 | 2.6 | 3.0 | 63.0 | 9146 | 0.0754 | 12.5 | 470 | 435 |
| 3 × 300 | 61/2.52 | 2.8 | 3.2 | 69.0 | 11176 | 0.0601 | 12.5 | 535 | 485 |
| 3 × 400 | 61/2.97 | 3.0 | 3.5 | 77.0 | 14379 | 0.0470 | 12.5 | 620 | 520 |
การบรรจุและการจัดส่ง:เราสามารถตอบสนองกำหนดการส่งมอบที่เข้มงวดที่สุดตามใบสั่งซื้อได้ การปฏิบัติตามกำหนดเวลาถือเป็นเรื่องสำคัญที่สุดเสมอ เนื่องจากความล่าช้าในการส่งมอบสายเคเบิลอาจส่งผลต่อความล่าช้าของโครงการโดยรวมและต้นทุนเกิน
สายเคเบิลมีจำหน่ายในม้วนไม้ กล่องกระดาษลูกฟูก และม้วน ปลายสายเคเบิลถูกปิดผนึกด้วยเทปกาวในตัว BOPP และฝาปิดผนึกแบบไม่ดูดความชื้น เพื่อปกป้องปลายสายเคเบิลจากความชื้น เครื่องหมายที่ต้องการจะต้องพิมพ์ด้วยวัสดุกันฝนที่ด้านนอกของถังตามความต้องการของลูกค้า
