| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | QINGDAO YICABLE CABLE |
| ได้รับการรับรอง | IEC/CCC/KEMA/VDE |
XLPE โปรเฟชั่นแนล สายไฟฟ้าไฟฟ้าแรงดันสูง สายไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้า
คําอธิบาย:
6/10kv XLPE สายไฟแน่น
CU/XLPE/ PVC, IEC 60502
IEC 60502, IEC 60228, GB/T 12706.1-2008 การประกอบการ
CE, CCC, KEMA, ISO

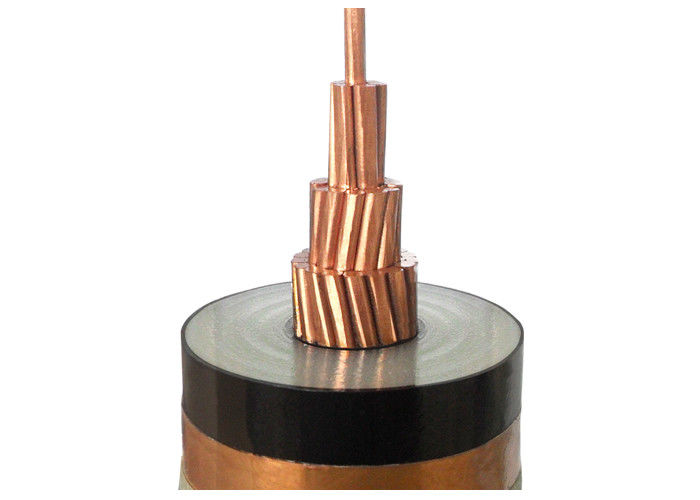

โครงสร้าง
คอนดิกเตอร์: คอนดิกเตอร์ทองแดงแบบคอมแพคต์ที่มีเส้นด้าย, Cl.2 ตาม IEC 60228
สกรีนขนส่ง: ครึ่งขนส่ง
การกันความร้อน: XLPE ((โพลีเอเธลีนเชื่อมต่อกัน) ระดับความร้อน 90 °C
สกรีนกันไฟ: ครึ่งประสาท
หน้าจอ: เทปทองแดง
หมวก: PVC แบบ ST2 ถึง IEC 60502 สีดํา
หมายเหตุ:สีอุปกรณ์กันไฟตามมาตรฐานหรือความต้องการของลูกค้า
การใช้งาน
สําหรับการวางในภายในและภายนอก สามารถทนการดึงยึดบางช่วงระหว่างการติดตั้ง แต่ไม่แรงกลภายนอก การวางสายไฟฟ้าแกนเดียวในท่อแม่เหล็กไม่ได้ถูกอนุญาต
มาตรฐาน
สากล: IEC 60502, IEC 60228
ประเทศจีน: GB/T 12706.1-2008
มาตรฐานอื่น ๆ เช่น BS,DIN และ ICEA ตามคําขอ
ข้อมูลเทคนิค
ความดันเฉพาะ: 6/10kv
อุณหภูมิสูงสุดของตัวนํา: ภายใต้สภาพปกติ (90 °C) สภาพฉุกเฉิน (130 °C) หรือสั้นไม่เกิน 5 s (250 °C)
อุณหภูมิแวดล้อม ขั้นต่ํา.:สายไฟฟ้าต้องทําความร้อนก่อน หากอุณหภูมิแวดล้อมต่ํากว่า 0 °C
ขั้นต่ํารัศมีโค้ง: สายเคเบิลแกนเดียว 20 ((d+D) ± 5%
สายเคเบิลหลายแกน 15 ((d+D) ± 5%
ใบรับรอง
CE, RoHS, CCC, KEMA และอื่น ๆ อีกมากมายตามคําขอ
รายละเอียดเทคนิค
| ชื่อ ผ่าตัดของตัวนํา | สายสาย No./Dia. ของตัวนํา | ความหนาของอุปกรณ์กันไฟ | ความหนาของเปลือก | ประมาณ. ยาเกิน | ประมาณ | Max. DC ความต้านทานของตัวนํา (20 °C) | การทดสอบแรงดัน AC | เรตติ้งปัจจุบัน | |
| mm2 | pc/mm | mm | mm | (mm) | กิโลกรัม/กม | Ω /km | kV/5 นาที | ในอากาศ (A) | ในดิน ((A) |
| 1 × 25 | 7/214 | 3.4 | 2 | 20.0 | 598 | 0.727 | 21 | 140 | 150 |
| 1 × 35 | 7/252 | 3.4 | 2 | 22.0 | 719 | 0.524 | 21 | 175 | 180 |
| 1 × 50 | 10/252 | 3.4 | 2 | 23.0 | 884 | 0.387 | 21 | 205 | 215 |
| 1 × 70 | 14/252 | 3.4 | 2 | 24.0 | 1097 | 0.268 | 21 | 260 | 265 |
| 1 × 95 | 19/252 | 3.4 | 2 | 26.0 | 1378 | 0.193 | 21 | 315 | 315 |
| 1 × 120 | 24 ชั่วโมง52 | 3.4 | 2 | 28.0 | 1658 | 0.153 | 21 | 365 | 360 |
| 1 × 150 | 30/252 | 3.4 | 2 | 30.0 | 1967 | 0.124 | 21 | 415 | 405 |
| 1 × 185 | 37/252 | 3.4 | 2 | 31.0 | 2335 | 0.0991 | 21 | 475 | 455 |
| 1 × 240 | 48/252 | 3.4 | 2 | 34.0 | 2908 | 0.0754 | 21 | 565 | 530 |
| 1 × 300 | 61/252 | 3.4 | 2 | 36.0 | 3507 | 0.0601 | 21 | 645 | 595 |
| 1 × 400 | 61/297 | 3.4 | 2.5 | 39.0 | 4503 | 0.0470 | 21 | 750 | 680 |
| 1 × 500 | 61/3.23 | 3.4 | 2.5 | 42.0 | 5479 | 0.0366 | 21 | 865 | 765 |
| 1 × 630 | 61/3.50 | 3.4 | 2.5 | 48.0 | 6952 | 0.0283 | 21 | 990 | 860 |
| 1 × 800 | 91/3.20 | 3.4 | 2.6 | 52.0 | 7120 | 0.0221 | 21 | 1140 | 950 |
| 1 × 1000 | 91/3.75 | 3.4 | 2.8 | 57.0 | 10500 | 0.0176 | 21 | 1250 | 1040 |
| 3 × 25 | 7/214 | 3.4 | 2.3 | 41.0 | 895 | 0.727 | 21 | 120 | 125 |
| 3 × 35 | 7/252 | 3.4 | 2.4 | 44.0 | 2293 | 0.524 | 21 | 145 | 155 |
| 3 × 50 | 10/252 | 3.4 | 2.5 | 46.0 | 2812 | 0.387 | 21 | 175 | 180 |
| 3 × 70 | 14/252 | 3.4 | 2.6 | 50.0 | 3508 | 0.268 | 21 | 220 | 220 |
| 3 × 95 | 19/252 | 3.4 | 2.7 | 53.0 | 4402 | 0.193 | 21 | 265 | 265 |
| 3 × 120 | 24 ชั่วโมง52 | 3.4 | 2.8 | 56.0 | 5319 | 0.153 | 21 | 305 | 300 |
| 3 × 150 | 30/252 | 3.4 | 2.9 | 59.0 | 6309 | 0.124 | 21 | 350 | 340 |
| 3 × 185 | 37/252 | 3.4 | 3.0 | 62.0 | 7319 | 0.0991 | 21 | 395 | 380 |
| 3 × 240 | 48/252 | 3.4 | 3.2 | 68.0 | 9218 | 0.0754 | 21 | 470 | 435 |
| 3 × 300 | 61/252 | 3.4 | 3.4 | 72.0 | 11159 | 0.0601 | 21 | 535 | 485 |
| 3 × 400 | 61/297 | 3.4 | 3.6 | 81.0 | 15107 | 0.0470 | 21 | 610 | 520 |
คําแนะนําในการสั่งซื้อ
ความดันเฉพาะ
มาตรฐานการใช้งาน: IEC/BS/UL/GB
จํานวนแกน
ขนาดและโครงสร้างของตัวนํา
ประเภทของการปิด
มีเกราะหรือไม่มีเกราะ หากมีเกราะ ประเภทของเกราะและวัสดุ
ความ จําเป็น ของ ผ้าห่ม
ความยาวของสายไฟฟ้าและความต้องการในการบรรจุ
ความต้องการอื่น ๆ
ความมุ่งมั่นหลังการบริการ: Shanghai Shenghua Cable (Group) มีหลักการของ Shenghua "พยายามเพื่อธุรกิจที่ดีที่สุด ผลิตผลิตผลิตภัณฑ์ที่ดีที่สุด ให้บริการที่ดีที่สุด สร้างแบรนด์ที่ดีที่สุด"ยืนยันว่านโยบายคุณภาพเป็นหลัก, พยายามที่จะบรรลุคุณภาพสูงและศูนย์ความบกพร่องของสินค้า ดังนั้นลูกค้าทุกคนสามารถได้รับประโยชน์อย่างเต็มที่จากคุณภาพเหนือกว่าและบริการที่ไม่มีความบกพร่องของ Shenghua Cable. ในขณะเดียวกัน,เราสังเกตจิตวิญญาณของเชียงฮัว "ทําดีที่สุด"เราต้องการที่จะสร้างความสัมพันธ์ที่ยาวนานและมั่นคงกับลูกค้าทุกคน โดยนี้เรารับประกันว่า
1ลูกค้าคือพระเจ้า เราจะรักษากลางลูกค้า ทุกความร่วมมือ
2บริการก่อนการขายฟรี เราจะให้ข้อเสนอที่ดีที่สุดสําหรับลูกค้าทุกคน
3บริการขายที่ดี เราจะให้บริการฟรีเกี่ยวกับการดําเนินงานของผลิตภัณฑ์, คําแนะนําการบํารุงรักษาและการติดตั้งบริการที่ปรึกษาทางเทคนิคเมื่อก่อตั้งความสัมพันธ์การร่วมมือกับลูกค้า
4. บริการหลังการขายที่ใส่ใจ ผลิตภัณฑ์ของเราได้รับการรับประกันจาก PICC (บริษัทประกันภัยประชาชนของจีน)เราจะให้บริการฟรี การบํารุงรักษาและการแก้ไขปัญหาภายใน 12 เดือนหลังจากการติดตั้ง (ยกเว้นการใช้งานที่ผิด).
5เรารับประกันว่าจะแก้ปัญหาของคุณภายใน 24 ชั่วโมงในเซี่ยงไฮ้ 72 ชั่วโมงสําหรับเขตอื่น
6. 24 ชั่วโมงบริการโทรศัพท์สายร้อน เราจะแต่งตั้งผู้เชี่ยวชาญที่จะตอบคําถามของคุณในทันที
เราเชื่อมั่นเสมอว่า "คุณภาพคือเส้นชีวิต บริการคือ laissez-passer" ซึ่งจะทําให้เราใกล้ชิดและใกล้ชิดกันมากขึ้น!
Shanghai Shenghua Cable (Group) Co., Ltd.
การบรรจุและการส่ง
เราสามารถตอบโจทย์ตารางการจัดส่งที่เข้มงวดที่สุด ตามคําสั่งซื้อการปฏิบัติตามกําหนดเวลานั้นเป็นความสําคัญสูงสุดเสมอ เนื่องจากการช้าในการจัดส่งสายเคเบิลใด ๆ ก็สามารถส่งผลต่อการช้าของโครงการทั่วไปและการเกินค่าใช้จ่าย.
สายเคเบิลถูกจัดส่งในม้วนไม้, กล่อง corrugated และม้วน. จุดสุดท้ายของสายเคเบิลถูกปิดด้วยเทปติดต่อด้วยตัวเอง BOPP และหมวกปิดที่ไม่ใช้ไฮกรอสโกปิกเพื่อปกป้องจุดสุดท้ายของสายเคเบิลจากความชื้น.การติดป้ายที่ต้องการจะต้องพิมพ์ด้วยวัสดุที่กันอากาศบนด้านนอกของกลองตามความต้องการของลูกค้า.
