| สถานที่กำเนิด | ประเทศจีน |
| ชื่อแบรนด์ | HOLD-ONE |
| ได้รับการรับรอง | CE/IEC/KEMA/VDE |

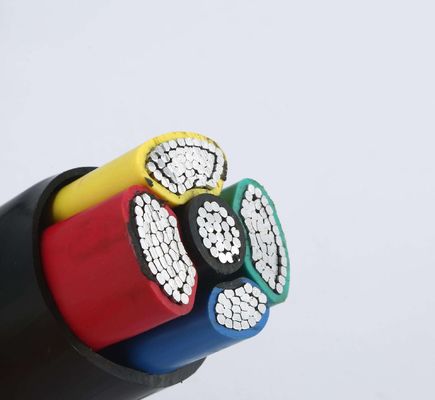

สายไฟกำลังแกนทองแดง 25 ตารางมิลลิเมตร ฉนวน PE XLPE
สายไฟกำลัง, แกนทองแดง, ฉนวน XLPE, เปลือกโพลีเอทิลีน
หมายเลข: YJLV
แรงดันไฟฟ้าที่กำหนด 0.6 / 1 KV
มาตรฐาน: GB/T 12706.1-2008, IEC 60502-2004
ผลิตภัณฑ์นี้เหมาะสำหรับการส่งและกระจายภายใต้แรงดันไฟฟ้ากระแสสลับที่กำหนด 0.6/1kv และความถี่ในการทำงาน 50Hz
สายไฟกำลังอื่นๆ:
สายไฟกำลังแกนทองแดงพร้อมฉนวน XLPE หรือ PVC, เปลือกนอก PVC หรือ PE, สายไฟกำลังแบบมีเกราะ STA หรือไม่มีเกราะ/สายเคเบิล
ประเภท: VV, YJV, VV22, YJV22, VV23, YJV23, NH-VV2 2
จำนวนแกน: แกนเดี่ยว, 2 แกน, 3 แกน, 4 แกน, 5 แกน
ช่วงการผลิต: 1.5 มม.², 2.5 มม.², 4 มม.², 6 มม.², 10 มม.², 16 มม.², 25 มม.², 35 มม.², 50 มม.², 70 มม.², 95 มม.², 120 มม.², 150 มม.², 185 มม.², 240 มม.², 300 มม.², 400 มม.², 500 มม.², 630 ตารางมิลลิเมตร
แรงดันไฟฟ้าที่เกี่ยวข้อง: 300/300v, 300/500v, 450/750v, 0.6/1kV
การใช้งาน:
ผลิตภัณฑ์นี้เหมาะสำหรับการส่งและกระจายภายใต้แรงดันไฟฟ้ากระแสสลับที่กำหนด 0.6/1kv และความถี่ในการทำงาน 50Hz.
สายไฟกำลังแรงดันต่ำใช้สำหรับการส่งและกระจายกำลังไฟฟ้าในระบบส่งและกระจายกำลังไฟฟ้า 1kV มีการใช้งานอย่างแพร่หลายในด้านไฟฟ้า, เหมืองแร่, การก่อสร้าง, โลหะวิทยา, ปิโตรเคมี และการสื่อสาร และทดแทนสายไฟกำลังฉนวนกระดาษแบบจุ่มน้ำมันได้อย่างสมบูรณ์.
สายไฟกำลังฉนวน XLPE สายไฟกำลังฉนวน XLPE มีข้อได้เปรียบมากกว่าสายฉนวนกระดาษและสายฉนวน PVC สายเคเบิลโพลีเอทิลีนแบบเชื่อมขวางมีความแข็งแรงทางไฟฟ้าสูง, ความแข็งแรงเชิงกลสูง, ทนทานต่อการเสื่อมสภาพสูง, ทนทานต่อความเค้นสิ่งแวดล้อม, ทนทานต่อการกัดกร่อนทางเคมี, โครงสร้างเรียบง่าย, ใช้งานสะดวก และทำงานที่อุณหภูมิสูงได้ยาวนาน สามารถวางได้โดยไม่มีข้อจำกัดในการลดระดับ.
| พิกัดแรงดันไฟฟ้าสำหรับสายไฟกำลัง XLPE | หมายเลข x พื้นที่หน้าตัดตัวนำที่กำหนด หมายเลข x มม.² | |||||||
| 1 แกน | 2 แกน | 3 แกน | 3+1 แกน | 4 แกน | 3+2 แกน | 4+1 แกน | 5 แกน | |
| 0.6/1 kV | 1x4 มม.² | 2x4 มม.² | 3x4 มม.² | 3x4 มม.² + 1x2.5 มม.² | 4x4 มม.² | 3x4 มม.² + 2x2.5 มม.² | 4x4 มม.² + 1x2.5 มม.² | 5x2.5 มม.² |
| 1x6 มม.² | 2x6 มม.² | 3x6 มม.² | 3x6 มม.² + 1x4 มม.² | 4x6 มม.² | 3x6 มม.² + 2x4 มม.² | 4x6 มม.² + 1x4 มม.² | 5x4 มม.² | |
| 1x10 มม.² | 2x10 มม.² | 3x10 มม.² | 3x10 มม.² + 1x6 มม.² | 4x10 มม.² | 3x10 มม.² + 2x6 มม.² | 4x10 มม.² + 1x6 มม.² | 5x6 มม.² | |
| 1x16 มม.² | 2x16 มม.² | 3x16 มม.² | 3x16 มม.² + 1x10 มม.² | 4x16 มม.² | 3x16 มม.² + 2x10 มม.² | 4x16 มม.² + 1x10 มม.² | 5x10 มม.² | |
| 1x 25 มม.² | 2x 25 มม.² | 3x 25 มม.² | 3x25 มม.² + 1x16 มม.² | 4x25 มม.² | 3x25 มม.² + 2x16 มม.² | 4x25 มม.² + 1x16 มม.² | 5x16 มม.² | |
| 1x35 มม.² | 2x35 มม.² | 3x 35 มม.² | 3x35 มม.² + 1x16 มม.² | 4x35 มม.² | 3x35 มม.² + 2x16 มม.² | 4x35 มม.² + 1x16 มม.² | 5x25 มม.² | |
| 1x50 มม.² | 2x50 มม.² | 3x 50 มม.² | 3x50 มม.² + 1x25 มม.² | 4x50 มม.² | 3x50 มม.² + 2x25 มม.² | 4x50 มม.² + 1x25 มม.² | 5x35 มม.² | |
| 1x70 มม.² | 2x70 มม.² | 3x 70 มม.² | 3x70 มม.² + 1x35 มม.² | 4x70 มม.² | 3x70 มม.² + 2x35 มม.² | 4x70 มม.² + 1x35 มม.² | 5x50 มม.² | |
| 1x95 มม.² | 2x95 มม.² | 3x 95 มม.² | 3x95 มม.² + 1x50 มม.² | 4x95 มม.² | 3x95 มม.² + 2x50 มม.² | 4x95 มม.² + 1x50 มม.² | 5x70 มม.² | |
| 1x120 มม.² | 2x120 มม.² | 3x 120 มม.² | 3x120 มม.² + 1x70 มม.² | 4x120 มม.² | 3x120 มม.² + 2x70 มม.² | 4x120 มม.² + 1x70 มม.² | 5x95 มม.² | |
| 1x150 มม.² | 2x150 มม.² | 3x 150 มม.² | 3x150 มม.² + 1x70 มม.² | 4x150 มม.² | 3x150 มม.² + 2x70 มม.² | 4x150 มม.² + 1x70 มม.² | ||
| 1x185 มม.² | 2x185 มม.² | 3x 185 มม.² | 3x185 มม.² + 1x95 มม.² | 4x185 มม.² | 3x185 มม.² + 2x95 มม.² | 4x185 มม.² + 1x95 มม.² | ||
| 1x240 มม.² | 3x 240 มม.² | 3x240 มม.² + 1x120 มม.² | 4x240 มม.² | 3x240 มม.² + 2x120 มม.² | 4x240 มม.² + 1x120 มม.² | |||
| 1x300 มม.² | 3x 300 มม.² | 3x300 มม.² + 1x150 มม.² | 4x300 มม.² | 3x300 มม.² + 2x150 มม.² | 4x300 มม.² + 1x150 มม.² | |||
| 1x400 มม.² | ||||||||
| 1x500 มม.² | ||||||||
ข้อดีของสายเคเบิล XLPE:
สายเคเบิล XLPE มีอุณหภูมิการทำงานระยะยาวสูงกว่าและกระแสพิกัดสูงกว่า และภายใต้สภาพแวดล้อมเดียวกัน ขนาด (พื้นที่หน้าตัดปกติ) ของสายเคเบิล XLPE อาจเล็กกว่าสายเคเบิล PVC 1 หรือ 2 ระดับ สิ่งเหล่านี้ไม่เพียงแต่ปรับปรุงคุณภาพและประสิทธิภาพของผลิตภัณฑ์ แต่ยังลดต้นทุนการผลิตของสายเคเบิลอีกด้วย สายเคเบิลแบบมีเกราะเทปเหล็กสำหรับสายเคเบิลแบบมีเกราะสามารถเพิ่มคุณสมบัติเชิงกลของสายเคเบิล และสายเคเบิลสามารถทนต่อแรงกดเชิงกลภายนอกได้.
เกราะเทปเหล็ก/เกราะฟอยล์เหล็ก, เกราะลวดเหล็ก/เกราะลวดเหล็ก/SWA. รุ่นสายเคเบิลแบบมีเกราะเทปเหล็ก: VV22, VV23, VLV22, VLV23, YJ V22, YJV23, YJLV22, YJLV23, ZR-VV22, NH-VV2 2, WDZ-YJV22, WDZ-YJV23, WDZ-YJY22
ฟังก์ชันการใช้งาน:
1. อุณหภูมิการทำงานที่อนุญาตในระยะยาวของตัวนำสายเคเบิลไม่เกิน 70°C
2. เมื่อเกิดการลัดวงจร (ระยะเวลาที่ยาวนานที่สุดไม่เกิน 5 วินาที) อุณหภูมิสูงสุดของตัวนำสายเคเบิลไม่เกิน 160°C.
3. เมื่อทำการวางสายเคเบิล อุณหภูมิแวดล้อมไม่ควรต่ำกว่า 0°C. เมื่ออุณหภูมิต่ำกว่า 0°C ให้ทำการอุ่นล่วงหน้าก่อน.
4. รัศมีการโค้งงอขั้นต่ำของสายเคเบิลแบบหลายแกนที่ไม่มีเกราะควรไม่น้อยกว่า 12 เท่าของเส้นผ่านศูนย์กลางภายนอกของสายเคเบิล และรัศมีการโค้งงอขั้นต่ำของสายเคเบิลแบบหลายแกนที่มีเกราะควรไม่น้อยกว่า 15 เท่าของเส้นผ่านศูนย์กลางภายนอกของสายเคเบิล รัศมีการโค้งงอขั้นต่ำของสายเคเบิลแกนเดี่ยวที่มีเกราะควรไม่น้อยกว่า 15 เท่าของเส้นผ่านศูนย์กลางภายนอกของสายเคเบิล และรัศมีการโค้งงอขั้นต่ำของสายเคเบิลแกนเดี่ยวที่ไม่มีเกราะควรไม่น้อยกว่า 20 เท่าของเส้นผ่านศูนย์กลางภายนอกของสายเคเบิล.
5. พารามิเตอร์โครงสร้างของสายไฟกำลังฉนวนโพลีเอทิลีนแบบเชื่อมขวางที่มีแรงดันไฟฟ้าพิกัด 0.6 / 1KV
