0.6 1 kV XLPE สายไฟแรงดันต่ำหุ้มฉนวน
XLPE ฉนวนสายไฟแรงดันต่ำ

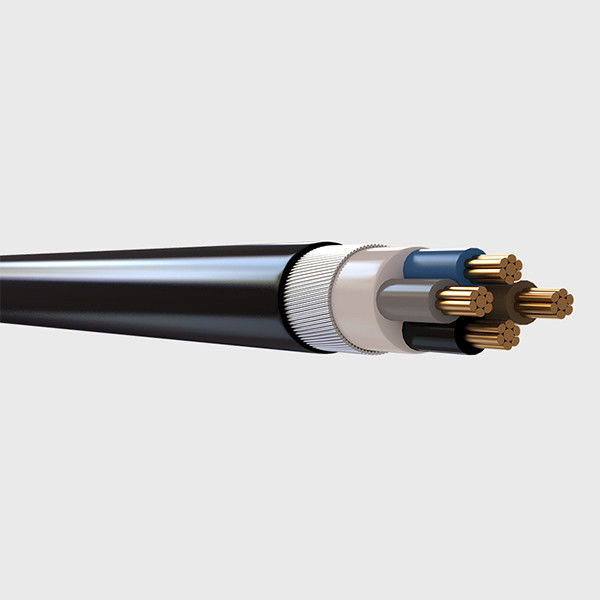

สายไฟและสายควบคุมที่มีโพลีเอทิลีนแบบเชื่อมขวาง (XLPE) หุ้มเกราะด้วยสายเหล็กชุบสังกะสีใช้ในการติดตั้งระบบไฟฟ้าที่มีแรงดันไฟฟ้าเล็กน้อย Uo / U 0.6 / 1 kVสายเคเบิลเหล่านี้ใช้ในการติดตั้งในโรงงานอุตสาหกรรมและเครือข่ายในเมือง
สายไฟหุ้มฉนวนพีวีซีหุ้มฉนวน XLPE แรงดันต่ำทุกประเภท
1).0.6 / 1kV, Single Core, Cu หรือ Al / XLPE /สายไฟพีวีซี;
0.6 / 1kV, Single Core, Cu หรือ Al / XLPE / PVC / AWA / PVC สายไฟ;
(2).0.6 / 1kV, สองแกน, Cu หรือ Al / XLPE / PVC สายไฟ;
0.6 / 1kV, สองแกน, Cu หรือ Al / XLPE / PVC / STA / PVC สายไฟ;
0.6 / 1kV, สองแกน, Cu หรือ Al / XLPE / PVC / SWA / PVC สายไฟ;
(3).0.6 / 1kV, สามคอร์, Cu หรือ Al / XLPE / PVC สายไฟ;
0.6 / 1kV, สามแกน, Cu หรือ Al / XLPE / PVC / STA / PVC สายไฟ;
0.6 / 1kV, Three Cores, Cu หรือ Al / XLPE / PVC / SWA / PVC Power Cable;
(4).0.6 / 1kV, 3 + 1 Cores, Cu หรือ Al / XLPE / PVC Power Cable;
0.6 / 1kV, 3 + 1Cores, Cu หรือ Al / XLPE / PVC / STA / PVC สายไฟ;
0.6 / 1kV, 3 + 1 Cores, Cu หรือ Al / XLPE / PVC / SWA / PVC Power Cable;
(5).0.6 / 1kV, สี่คอร์, Cu หรือ Al / XLPE / PVC สายไฟ;
0.6 / 1kV, สี่คอร์, Cu หรือ Al / XLPE / PVC / STA / PVC สายไฟ;
0.6 / 1kV, สี่คอร์, Cu หรือ Al / XLPE / PVC / SWA / PVC สายไฟ;
(6).0.6 / 1kV, 4 + 1 Cores, Cu หรือ Al / XLPE / PVC Power Cable;
0.6 / 1kV, 4 + 1 Cores, Cu หรือ Al / XLPE / PVC / STA / PVC Power Cable;
0.6 / 1kV, 4 + 1 Cores, Cu หรือ Al / XLPE / PVC / SWA / PVC Power Cable;
(7).0.6 / 1kV, Five Cores, Cu หรือ Al / XLPE / PVC Power Cable;
0.6 / 1kV, Five Cores, Cu หรือ Al / XLPE / PVC / STA / PVC Power Cable;
0.6 / 1kV, Five Cores, Cu หรือ Al / XLPE / PVC / SWA / PVC Power Cable;
(8).0.6 / 1kV, 3 + 2 Cores, Cu หรือ Al / XLPE / PVC Power Cable;
0.6 / 1kV, 3C + 2 Cores, Cu หรือ Al / XLPE / PVC / STA / PVC Power Cable;
0.6 / 1kV, 3C + 2 Cores, Cu หรือ Al / XLPE / PVC / SWA / PVC Power Cable;
ใบสมัคร:
สายไฟฉนวน XLPE แรงดันต่ำใช้ในการส่งและกระจายพลังงานในระบบส่งและจ่ายกำลัง 1kV หรือต่ำกว่าโดยทั่วไปจะใช้กับสาขาต่างๆรวมถึงพลังงานการก่อสร้างเหมืองแร่โลหะอุตสาหกรรมปิโตรเคมีและการสื่อสารโดยใช้แทนสายไฟหุ้มฉนวนกระดาษที่แช่น้ำมันได้อย่างสมบูรณ์
คุณสมบัติ:
1. อุณหภูมิการทำงานสูงสุดที่อนุญาตของตัวนำสำหรับการทำงานในระยะยาวคือ 90 องศา
2. ในไฟฟ้าลัดวงจร (ระยะยาวสูงสุดไม่เกิน 5 วินาที) อุณหภูมิสูงสุดสำหรับตัวนำไม่เกิน 250 องศา
3. วางสายเคเบิลโดยไม่มีขีด จำกัด การตกในแนวนอนอุณหภูมิของสิ่งแวดล้อมไม่ควรต่ำกว่า 0 เมื่อวางมิฉะนั้นควรอุ่นก่อน
4. ประสิทธิภาพทางไฟฟ้าที่ดีเยี่ยมทนต่อการกัดกร่อนของสารเคมี
5. พวกเขาสามารถยืนแรงฉุดที่แนะนำเมื่อวางพวกเขาสามารถยืนแรงดึงจากด้านนอกด้านซ้ายปราศจากฮาโลเจนที่มีควันต่ำหลังจากเผาแล้วละเว้นการเผาของสาย
ระดับแรงดันไฟฟ้าสำหรับ XLPE สายไฟ | เลขที่ x ส่วนตัดขวางที่กำหนดของตัวนำเลขที่ x mm2 | |||||||
1 แกน | 2 แกน | 3 แกน | 3 + 1 แกน | 4core | 3 + 2 แกน | 4 + 1 แกน | 5 แกน | |
0.6 / 1 กิโลโวลต์ | 1x4 มม. 2 | 2x4 มม. 2 | 3x4 มม. 2 | 3x4 มม. 2 + 1x2.5 มม. 2 | 4x4 มม. 2 | 3x4 มม. 2 + 2x2.5 มม. 2 | 4x4 มม. 2 + 1x2.5 มม. 2 | 5x2.5 มม. 2 |
1x6 มม. 2 | 2x6 มม. 2 | 3x6 มม. 2 | 3x6 มม. 2 + 1x4 มม. 2 | 4x6 มม. 2 | 3x6 มม. 2 + 2x4 มม. 2 | 4x6 มม. 2 + 1x4 มม. 2 | 5x4 มม. 2 | |
1x10 มม. 2 | 2x10 มม. 2 | 3x10 มม. 2 | 3x10 มม. 2 + 1x6 มม. 2 | 4x10 มม. 2 | 3x10 มม. 2 + 2x6 มม. 2 | 4x10 มม. 2 + 1x6 มม. 2 | 5x6 มม. 2 | |
1x16 มม. 2 | 2x16 มม. 2 | 3x16 มม. 2 | 3x16 มม. 2 + 1x10 มม. 2 | 4x16 มม. 2 | 3x16 มม. 2 + 2x10 มม. 2 | 4x16 มม. 2 + 1x10 มม. 2 | 5x10 มม. 2 | |
1x 25 มม. 2 | 2x 25 มม. 2 | 3x 25 มม. 2 | 3x25 มม. 2 + 1x16 มม. 2 | 4x25 มม. 2 | 3x25 มม. 2 + 2x16 มม. 2 | 4x25 มม. 2 + 1x16 มม. 2 | 5x16 มม. 2 | |
1x35 มม. 2 | 2x35 มม. 2 | 3x 35 มม. 2 | 3x35 มม. 2 + 1x16 มม. 2 | 4x35 มม. 2 | 3x35 มม. 2 + 2x16 มม. 2 | 4x35 มม. 2 + 1x16 มม. 2 | 5x25 มม. 2 | |
1x50 มม. 2 | 2x50 มม. 2 | 3x 50 มม. 2 | 3x50 มม. 2 + 1x25 มม. 2 | 4x50 มม. 2 | 3x50 มม. 2 + 2x25 มม. 2 | 4x50 มม. 2 + 1x25 มม. 2 | 5x35 มม. 2 | |
1x70 มม. 2 | 2x70 มม. 2 | 3x 70 มม. 2 | 3x70 มม. 2 + 1x35 มม. 2 | 4x70 มม. 2 | 3x70 มม. 2 + 2x35 มม. 2 | 4x70 มม. 2 + 1x35 มม. 2 | 5x50 มม. 2 | |
1x95 มม. 2 | 2x95 มม. 2 | 3x 95 มม. 2 | 3x95 มม. 2 + 1x50 มม. 2 | 4x95 มม. 2 | 3x95 มม. 2 + 2x50 มม. 2 | 4x95 มม. 2 + 1x50 มม. 2 | 5x70 มม. 2 | |
1x120 มม. 2 | 2x120 มม. 2 | 3x 120 มม. 2 | 3x120 มม. 2 + 1x70 มม. 2 | 4x120 มม. 2 | 3x120 มม. 2 + 2x70 มม. 2 | 4x120 มม. 2 + 1x70 มม. 2 | 5x95 มม. 2 | |
1x150 มม. 2 | 2x150 มม. 2 | 3x 150 มม. 2 | 3x150 มม. 2 + 1x70 มม. 2 | 4x150 มม. 2 | 3x150 มม. 2 + 2x70 มม. 2 | 4x150 มม. 2 + 1x70 มม. 2 | ||
1x185 มม. 2 | 2x185 มม. 2 | 3x 185 มม. 2 | 3x185 มม. 2 + 1x95 มม. 2 | 4x185 มม. 2 | 3x185 มม. 2 + 2x95 มม. 2 | 4x185 มม. 2 + 1x95 มม. 2 | ||
1x240 มม. 2 | 3x 240 มม. 2 | 3x240 มม. 2 + 1x120 มม. 2 | 4x240 มม. 2 | 3x240 มม. 2 + 2x120 มม. 2 | 4x240 มม. 2 + 1x120 มม. 2 | |||
1x300 มม. 2 | 3x 300 มม. 2 | 3x300 มม. 2 + 1x150 มม. 2 | 4x300 มม. 2 | 3x300 มม. 2 + 2x150 มม. 2 | 4x300 มม. 2 + 1x150 มม. 2 | |||
1x400 มม. 2 | ||||||||
1x500 มม. 2 |
