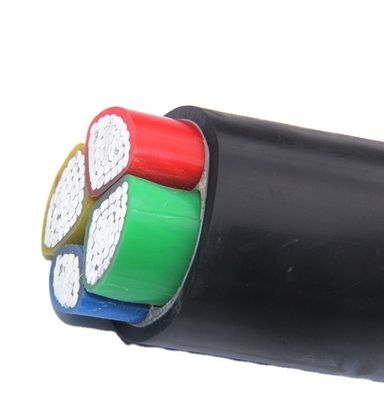

สายไฟหุ้มฉนวน PVC XLPE
1. สายไฟหุ้มเกราะ XLPE เป็นไปตามมาตรฐานแห่งชาติและผ่านการรับรองภาคบังคับของ CCC-China ซึ่งรวมถึงการบังคับใช้ใบรับรองความปลอดภัยแห่งชาติอีกครั้ง
2. ขอบเขตการใช้งาน: ผลิตภัณฑ์นี้เหมาะสำหรับแรงดันไฟฟ้า AC 0.6 / 1KV
3 อุณหภูมิของตัวนำในช่วงเวลาทำงานไม่เกิน 90 องศาเซลเซียส
4. สาย XLPE ส่วนใหญ่ใช้สำหรับการส่งกระแสไฟฟ้าวางในอาคารอุโมงค์หรือใต้ดินโดยตรงและสามารถทนต่อแรงดันภายนอกได้
5. เรายังสามารถปรับแต่งสายไฟและสายเคเบิลตามความต้องการของคุณคุณสามารถกำหนดจำนวนตัวนำและข้อต่อข้ามเช่นเดียวกับปลอกและฉนวน
6. ข้อมูลจำเพาะ YJV
สายไฟหุ้มฉนวน PVC และสายไฟทนไฟเหมาะสำหรับการวางคงที่ในสายส่งและสายจ่ายที่มี AC 50Hz และแรงดันไฟฟ้าต่ำกว่า 6KV
ลักษณะทางกายภาพและทางไฟฟ้า
No.cores x | ฉนวนกันความร้อน | ปลอก | ด้านนอกØ | น้ำหนัก | การให้คะแนนปัจจุบันในอากาศ 30 ℃ | คะแนนปัจจุบันฝัง 20 ℃ | |
ข้ามวินาที | ความหนา | ความหนา | ประมาณ | ประมาณ | |||
ระบุ | |||||||
เฟส | เป็นกลาง | มูลค่า | |||||
mm² | มม | มม | มม | มม | กก. / กม | ก | ก |
3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | พ.ศ. 1475 | 139 |
164 |
คู่มือผลิตภัณฑ์:
1. ตัวนำ: ทองแดงหรืออลูมิเนียม
2. มีทั้งสายไฟหุ้มเกราะและไม่หุ้มเกราะ
3. แรงดันไฟฟ้า: 0.6 / 1kV 3.6 / 6kV.
4. ปลอก PVC หรือ PE
5. หมายเลขแกนสายเคเบิล: หนึ่งแกน (แกนเดียว), สองแกน (แกนคู่), สามแกน,
สี่คอร์ (สี่แกนพื้นที่เท่ากันหรือสามแกนพื้นที่เท่ากันและแกนกลางหน้าตัดขนาดเล็ก)
แกนห้าแกน (ห้าคอร์ที่มีพื้นที่เท่ากันหรือสามคอร์ที่มีหน้าตัดเท่ากันและแกนกลางสองแกนของพื้นที่หน้าตัดที่เล็กกว่า)
6. มาตรฐาน: มาตรฐานแห่งชาติจีน GB 12706 และ GB 12666.6 หรือคุณสมบัติพิเศษอื่น ๆ โปรดขอรับจากลูกค้า
เงื่อนไขการใช้งาน
1. อุณหภูมิในการทำงานที่อนุญาตในระยะยาวของตัวนำจะต้องไม่สูงกว่า 70oC
2. อุณหภูมิลัดวงจรสูงสุดของตัวนำ (ไม่เกิน 5 วินาที) ต้องไม่สูงกว่า 160 CC
3. การวางสายไฟไม่ได้ถูก จำกัด โดยระดับที่ลดลงและอุณหภูมิโดยรอบจะต้องไม่ต่ำกว่า 0 oC
หากเป็นกรณีนี้ควรอุ่นสายเคเบิล
4. เสถียรภาพทางเคมีที่สมบูรณ์แบบความต้านทานต่อกรดด่างจาระบีตัวทำละลายอินทรีย์และเปลวไฟ
5. น้ำหนักเบาประสิทธิภาพการดัดที่ดีติดตั้งและบำรุงรักษาง่าย
