| MOQ: | ตกลงกันได้ |
| ราคา: | negotiable |
| standard packaging: | กลองไม้เหล็กหรือกลองไม้ทั้งตัว |
| Delivery period: | 8-15 วัน |
| payment method: | L / C, T / T |
| Supply Capacity: | 100km ต่อเดือน |
ความต้านทานต่อการกัดกรองทางเคมีภายนอก ความต้านทานต่อการกัดกรองทางเคเบิลยืดหยุ่น
การนํามาใช้สายไฟฟ้าแบบโลหิตแบบ XLPE
สายไฟฟ้า XLPE ใช้ในการส่งและกระจายไฟฟ้าในระบบส่งและกระจายไฟฟ้า 35kV และต่ํากว่ามันถูกใช้อย่างแพร่หลายในการเปลี่ยนสายไฟฟ้าที่ประกอบด้วยกระดาษประกอบด้วยน้ํามัน และการเปลี่ยนสายไฟฟ้าที่ประกอบด้วย PVCรวมถึงสาขาพลังงาน การก่อสร้าง การทําเหมืองแร่ โลหะ การปิโตรเคมี และการสื่อสาร
| จํานวนแกน x | การกันความร้อน | กล่อง | Ø ด้านนอก | น้ําหนัก | ปัจจุบันในอากาศ 30 °C | ปัจจุบันการจัดอันดับ 20 °C | |
| ช่วงสี่นาที | ความหนา | ความหนา | ประมาณ | ประมาณ | |||
| นาม | |||||||
| ขั้นตอน | นิวเทรล | ค่า | |||||
| mm2 | mm | mm | mm | mm | กิโลกรัม / กม | A | A |
| 3 คูณ 4 บวก 1 คูณ 25 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
มาตรฐานสายไฟฟ้าแบบป้อมกันแบบ XLPE
ผลิตภัณฑ์สามารถผลิตได้ตามรายละเอียดของโรงงานของเรา เท่ากับมาตรฐาน IEC60502โรงงานยังสามารถออกแบบและผลิตสายไฟฟ้าพิเศษตามมาตรฐานอื่น ๆ ที่ลูกค้าต้องการ.

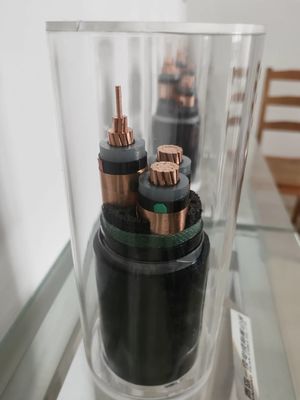

โครงสร้างของสายไฟฟ้าที่ป้อมกันแบบโดดเดี่ยว XLPE
คอนดิกเตอร์: ทองแดงและอลูมิเนียมทางปากสามารถสร้างคอนดิกเตอร์หลายสายได้
การกันหนาว: ตัวนําไฟถูกกันหนาวด้วยชั้นของผสม PE / PVE / XLPE / ยางที่ถูกลึง
การเติม: สายไฟที่ประกอบกันถูกเติมด้วยชั้นของวัสดุประกอบ PVC เพื่อเติมช่องว่างระหว่างสายแกนและทําให้สายไฟกลม
อุปกรณ์อ้อม: ประกอบด้วยสายเหล็กกระดาษชั้นเดียวที่มีขนาดที่เหมาะสม
หมวก: ป้องกันชั้นภายนอกของวัสดุประกอบ PVC ที่ป้อมกัน
ความดันเฉพาะของสายไฟฟ้าแบบป้อมกันแบบ XLPE
0.6 / 1kV, 3.6 / 6kV; 6 / 10KV; 8.7 / 15KV; 12 / 20KV; 18 / 20KV; 19 / 33KV; 21 / 35KV; 26 / 35KV
อุณหภูมิการทํางานของสายไฟฟ้าแบบป้อมกันแบบ XLPE
การทํางานปกติต่อเนื่อง 90 ครั้ง, 130 ครั้งภายใต้สภาพอุบัติเหตุอุดหนุน, 250 ครั้งภายใต้สภาพวงจรสั้น
พื้นที่ตัดข้ามนามของสายไฟฟ้า xlpe ที่ปรับประกัน
1.5 ตารางมิลลิเมตร, 2.5 ตารางมิลลิเมตร, 4 ตารางมิลลิเมตร, 6 ตารางมิลลิเมตร, 10 ตารางมิลลิเมตร, 16 ตารางมิลลิเมตร, 25 ตารางมิลลิเมตร, 35 ตารางมิลลิเมตร50 มิลลิเมตรสี่เหลี่ยม, 70 มิลลิเมตรสแควร์
95 ตารางมิลลิเมตร 120 ตารางมิลลิเมตร 150 ตารางมิลลิเมตร 185 ตารางมิลลิเมตร 240 ตารางมิลลิเมตร 300 ตารางมิลลิเมตร 400 ตารางมิลลิเมตร 500 ตารางมิลลิเมตร630 มิลลิเมตรสี่, 800 ตารางมิลลิเมตร
ระดับการผลิตสายไฟฟ้า
สายเคเบิลแกนเดียว: จาก 1.5 mm2 ถึง 800 mm2
สายเคเบิลหลายแกน: 1.5 มิลลิเมตรตาราง ถึง 400 มิลลิเมตรตาราง
|
|
