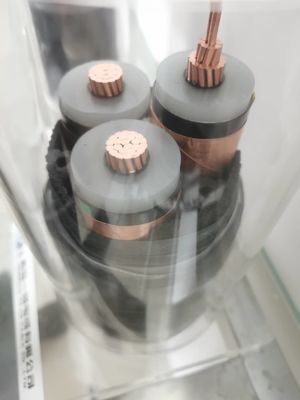

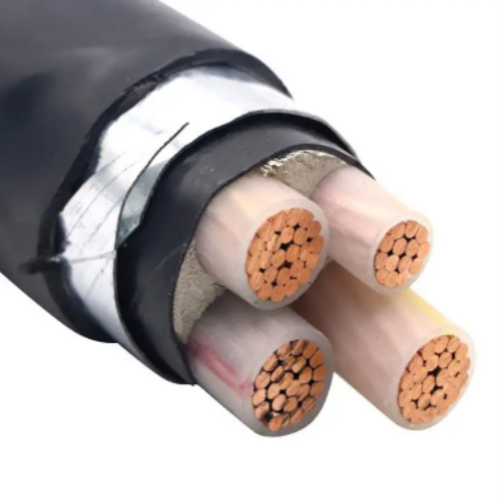

เหล็กชุบสังกะสี 4 แกน 1 × 25 มม. 2 สายทองแดงหุ้มเกราะ
สายเคเบิลหุ้มฉนวน XLPE
ลักษณะทางกายภาพและทางไฟฟ้า
No.cores x | ฉนวนกันความร้อน | ปลอก | ด้านนอกØ | น้ำหนัก | การให้คะแนนปัจจุบันในอากาศ 30 ℃ | คะแนนปัจจุบันฝัง 20 ℃ | |
ข้ามวินาที | ความหนา | ความหนา | ประมาณ | ประมาณ | |||
ระบุ | |||||||
เฟส | เป็นกลาง | มูลค่า | |||||
mm² | มม | มม | มม | มม | กก. / กม | ก | ก |
3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
โครงสร้าง:
แกน 1 2 3 4 5 3 + 1 3 + 2 4 + 1 คอร์
อายุการใช้งาน <25 ปี
ประเภททองแดงตัวนำชั้น 5
วัสดุของตัวนำทองแดงที่ไม่มีออกซิเจน
วัสดุฉนวนแร่สารประกอบ (MgO)
สีของฉนวนแกนกลางแดง / ขาว / น้ำเงิน / ดำ / เขียว / เหลือง (อุปกรณ์เสริม)
วัสดุของปลอกหุ้มโพลีโอเลฟินปราศจากฮาโลเจน smorke ต่ำ (LSZH / LSOH PO)
แรงดันไฟฟ้า 600 ~ 1,000 โวลต์
ความได้เปรียบลงลึกถึง 500 เมตร
ส่วน 0.25mm2 ~ 95.00mm2 / AWG1 ~ AWG14
รัศมีการโค้งงอขั้นต่ำการติดตั้งสายเคเบิลที่อนุญาตให้รัศมีการดัดไม่ควรน้อยกว่า 6 เท่าของความกว้างของสายเคเบิล
ความต้านทานเปลวไฟผ่านการทดสอบ GB / T18380.1-2001 และ GB5023.6-2012
ปลอกอลูมิเนียมแยก (AL)
