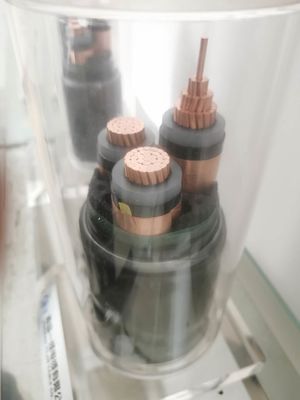

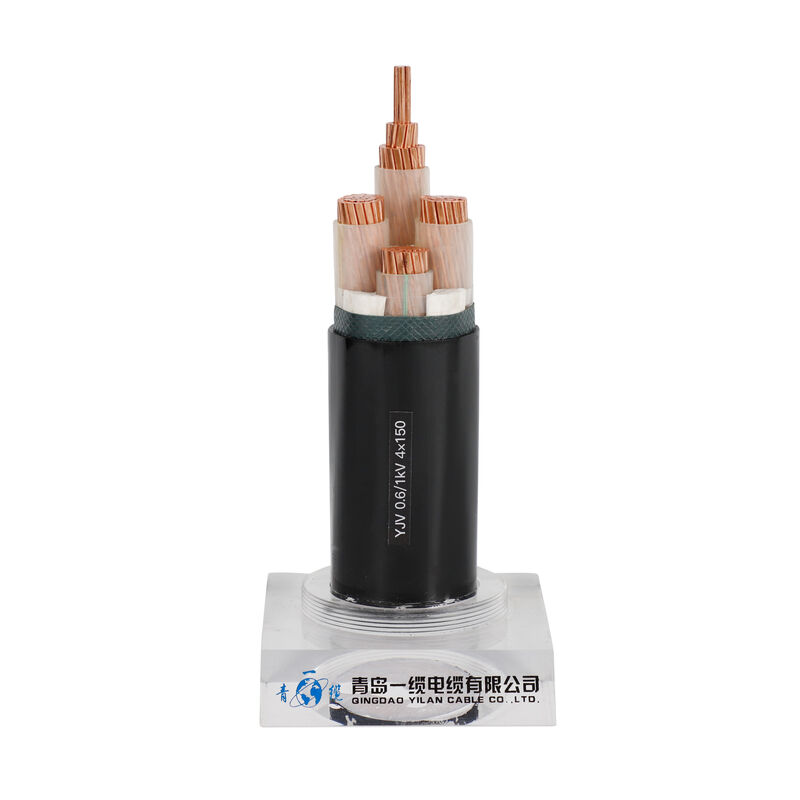

สายเคเบิลหุ้มเกราะภายนอกแบบหุ้มฉนวน XLPE
การใช้งาน:
บริการสาธารณะ สถานีรถไฟอุโมงค์ถนนและทางรถไฟไฟสาธารณะที่จอดรถอาคารบริการสาธารณะ |
ทรัพย์สินและความปลอดภัยส่วนบุคคล ห้างสรรพสินค้าสนามบินระบบรางใต้ดินโรงเรียนโรงพยาบาลโรงแรมโรงละครโบสถ์ |
สถานการณ์ที่มีอุณหภูมิสูง โรงหล่อโรงไฟฟ้าโรงต้มน้ำอุตสาหกรรมเหล็กและเหล็กกล้าอาคารทางทะเลและเรือ |
พื้นที่ที่อาจเกิดการระเบิด โรงกลั่นโรงงานเคมีการผลิตน้ำมันและก๊าซสถานีเติมน้ำมันโรงงานแปรรูปโรงรถ |
สถานการณ์ด้านสุขอนามัย การแปรรูปอาหารและเครื่องดื่มงานเภสัชกรรมโรงพยาบาลห้องครัวโรงงานทำความเย็น |
การติดตั้งทั่วไป ระบบจ่ายไฟและวงจรย่อยสัญญาณเตือนไฟไหม้และเหตุฉุกเฉินลิฟต์และบันไดเลื่อนไฟส่องสว่างและกำลังไฟ |
คำอธิบาย:
ทนไฟ จะไม่เผาไหม้หรือสนับสนุนการเผาไหม้ปฏิบัติตามข้อกำหนดของ IEC 60331 และ BS 6387 |
อุณหภูมิในการทำงานสูง อุณหภูมิในการทำงานต่อเนื่องสูงถึง 250 ° C และในช่วงสั้น ๆ จนถึงจุดหลอมเหลวของทองแดง 1083 ° C |
อุปสรรคป้องกันเปลวไฟโดยธรรมชาติ ด้วยปลอกที่ไม่ติดไฟฉนวนกันความร้อนที่มีการบีบอัดสูงจะต้านทานการแพร่กระจายของไอระเหยก๊าซหรือเปลวไฟ |
ความแข็งแรงเชิงกลสูง แข็งแกร่งจริง ๆ และสามารถทนต่อความเค้นจำนวนมากเช่นการบิดการงอและการทำให้แบนราบ |
ยืดหยุ่นได้ ผ่านการอบอ่อนอย่างเต็มที่และมีความเหนียวมากและจัดการได้ง่ายเพื่อให้เป็นไปตามเส้นทางการเดินสายไฟที่มีอยู่และรูปร่างที่ผิดปกติ |
ไม่เสื่อมสภาพ, ความต่อเนื่องของดินรวม, เส้นผ่านศูนย์กลางโดยรวมขนาดเล็ก กันน้ำทนต่อการกัดกร่อนทนต่อรังสี ป้องกันไฟฟ้าได้ดีเยี่ยมติดตั้งง่ายอายุการใช้งานยาวนาน |
ลักษณะทางกายภาพและทางไฟฟ้า
No.cores x | ฉนวนกันความร้อน | ปลอก | ด้านนอกØ | น้ำหนัก | การให้คะแนนปัจจุบันในอากาศ 30 ℃ | คะแนนปัจจุบันฝัง 20 ℃ | |
ข้ามวินาที | ความหนา | ความหนา | ประมาณ | ประมาณ | |||
ระบุ | |||||||
เฟส | เป็นกลาง | มูลค่า | |||||
mm² | มม | มม | มม | มม | กก. / กม | ก | ก |
3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
โครงสร้าง:
แกน 1 2 3 4 5 3 + 1 3 + 2 4 + 1 คอร์
อายุการใช้งาน <25 ปี
ประเภททองแดงตัวนำชั้น 5
วัสดุของตัวนำทองแดงที่ไม่มีออกซิเจน
วัสดุฉนวนแร่สารประกอบ (MgO)
สีของฉนวนแกนกลางแดง / ขาว / น้ำเงิน / ดำ / เขียว / เหลือง (อุปกรณ์เสริม)
วัสดุของปลอกหุ้มโพลีโอเลฟินปราศจากฮาโลเจน smorke ต่ำ (LSZH / LSOH PO)
แรงดันไฟฟ้า 600 ~ 1,000 โวลต์
ความได้เปรียบลงลึกถึง 500 เมตร
ส่วน 0.25mm2 ~ 95.00mm2 / AWG1 ~ AWG14
รัศมีการโค้งงอขั้นต่ำการติดตั้งสายเคเบิลที่อนุญาตให้รัศมีการดัดไม่ควรน้อยกว่า 6 เท่าของความกว้างของสายเคเบิล
ความต้านทานเปลวไฟผ่านการทดสอบ GB / T18380.1-2001 และ GB5023.6-2012
ปลอกอลูมิเนียมแยก (AL)
