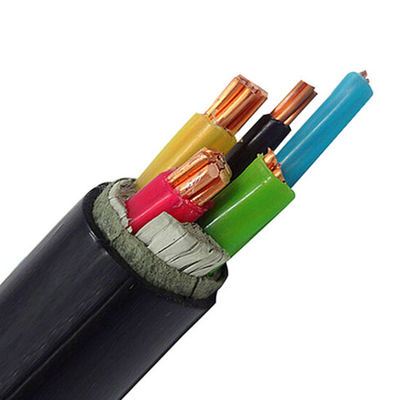

0.6 / 1kV 35 มม. ทองแดงแกน XLPE ฉนวนสายไฟ
รายละเอียดสินค้าและการใช้งาน
สายไฟเป็นส่วนประกอบของตัวนำไฟฟ้าหนึ่งตัวขึ้นไปโดยปกติจะยึดเข้ากับปลอกหุ้มส่วนประกอบนี้ใช้ในการส่งกำลังสามารถติดตั้งสายไฟในอาคารเป็นสายไฟถาวรฝังดินเดินเหนือศีรษะหรือเปลือย
ใช้สำหรับการส่งและการกระจายในระบบส่งและกระจาย 0.6 / 1kV ถึง 8.7 / 15kVโดยปกติจะใช้ในด้านพลังงานไฟฟ้าการก่อสร้างเหมืองแร่โลหะอุตสาหกรรมปิโตรเคมีและการสื่อสารและสาขาอื่น ๆ
ลักษณะทางกายภาพและทางไฟฟ้า
|
No.cores x
|
ฉนวนกันความร้อน
|
ปลอก
|
ด้านนอกØ
|
น้ำหนัก
|
การให้คะแนนปัจจุบันในอากาศ 30 ℃
|
คะแนนปัจจุบันฝัง 20 ℃
|
|
ข้ามวินาที
|
ความหนา
|
ความหนา
|
ประมาณ
|
ประมาณ
|
|
|
ระบุ
|
|
เฟส
|
เป็นกลาง
|
มูลค่า
|
|
mm²
|
มม
|
มม
|
มม
|
มม
|
กก. / กม
|
ก
|
ก
|
|
3 × 4 + 1 × 2.5
|
0.7
|
0.7
|
1.8
|
12.7
|
277
|
37
|
47
|
|
3 × 6 + 1 × 4
|
0.7
|
0.7
|
1.8
|
13.9
|
363
|
47
|
60
|
|
3 × 10 + 1 × 6
|
0.7
|
0.7
|
1.8
|
16.1
|
527
|
64
|
81
|
|
3 × 16 + 1 × 10
|
0.7
|
0.7
|
1.8
|
18.6
|
766
|
85
|
106
|
|
3 × 25 + 1 × 16
|
0.9
|
0.7
|
1.8
|
22.2
|
1140
|
113
|
137
|
|
3 × 35 + 1 × 16
|
0.9
|
0.7
|
1.8
|
24.6
|
1475
|
139
|
164
|
ใบสมัคร:
ผลิตภัณฑ์นี้เหมาะสำหรับการส่งและจ่ายกำลังด้วยแรงดันไฟฟ้า AC 0.6 / 1kv และความถี่ในการทำงาน 50Hz
สายไฟแรงดันต่ำใช้สำหรับการส่งและจ่ายกำลังในระบบส่งและจ่ายกำลัง 1kVมีการใช้กันอย่างแพร่หลายในด้านพลังงานไฟฟ้าการขุดการก่อสร้างโลหะวิทยาปิโตรเคมีและการสื่อสารและแทนที่สายไฟที่หุ้มด้วยกระดาษแบบจุ่มน้ำมัน
สายไฟหุ้มฉนวน XLPE สายไฟหุ้มฉนวน XLPE มีข้อดีมากกว่าสายฉนวนกระดาษและสายฉนวนพีวีซีสายเคเบิลโพลีเอทิลีนแบบ cross-linked มีความแข็งแรงทางไฟฟ้าสูงความแข็งแรงเชิงกลความต้านทานการเสื่อมสภาพสูงทนต่อการกัดกร่อนของสารเคมีความเครียดจากสิ่งแวดล้อมโครงสร้างที่เรียบง่ายใช้งานได้สะดวกและสามารถใช้งานที่อุณหภูมิสูงได้เป็นเวลานานสามารถวางได้โดยไม่ จำกัด การวาง
ข้อดีของสาย XLPE: สาย XLPE มีอุณหภูมิการทำงานในระยะยาวที่สูงกว่าและกระแสไฟฟ้าที่สูงกว่าและภายใต้สภาพแวดล้อมเดียวกันขนาด (หน้าตัดปกติ) ของสาย XLPE อาจเล็กกว่าสาย PVC 1 หรือ 2สิ่งเหล่านี้ไม่เพียงปรับปรุงคุณภาพและประสิทธิภาพของผลิตภัณฑ์ แต่ยังช่วยลดต้นทุนการผลิตของสายเคเบิลสายเคเบิลหุ้มเกราะ
สายเคเบิลหุ้มเกราะเหล็กเทปสามารถเพิ่มคุณสมบัติเชิงกลของสายเคเบิลและสายเคเบิลสามารถทนต่อแรงกดเชิงกลภายนอก
เกราะสายพานเหล็ก / เกราะฟอยด์เหล็กเกราะลวดเหล็ก / เกราะลวดเหล็ก / SWA.สายเคเบิลหุ้มเกราะเหล็กรุ่น: VV22, VV23, VLV22, VLV23, YJ V22, YJV23, YJLV22, YJLV23, ZR-VV22, NH-VV2 2, WDZ-YJV22, WDZ-YJV23, WDZ-YJY22
ลักษณะการทำงาน
1) อุณหภูมิในการทำงาน
อุณหภูมิการทำงานต่อเนื่องสูงสุดที่อนุญาตของตัวนำต้องไม่เกิน 90 ℃
2) อุณหภูมิลัดวงจรของตัวนำ
ต้องไม่เกิน 250 ℃(ระยะเวลานานที่สุดคือ 5 วินาที)
3) รัศมีการดัด:
รัศมีการดัดของสายเคเบิลแกนเดียว: 20D รัศมีการดัดของสายเคเบิลมัลติคอร์: 15D
D = เส้นผ่านศูนย์กลางรวมจริงของสายเคเบิล (มม.)
4) อุณหภูมิในการติดตั้ง:
อุณหภูมิต่ำสุดในการติดตั้งคือ 0 ° C
การวางเงื่อนไขและพารามิเตอร์พื้นฐานที่ใช้ในการคำนวณกระแสไฟฟ้าที่กำหนด:
วิธีการวาง:
อุณหภูมิแวดล้อมในอากาศ: 40 ℃ฝังโดยตรง: 25 ℃ความต้านทานความร้อนของดิน 1.0 ℃· m / W
โครงร่างสายเคเบิลแกนเดียว: ขนาน (เคียงข้างกัน: 1D D = เส้นผ่านศูนย์กลาง)
