ผู้ผลิตสายไฟหุ้มเกราะหุ้มฉนวน 95 มม. 2 xlpe

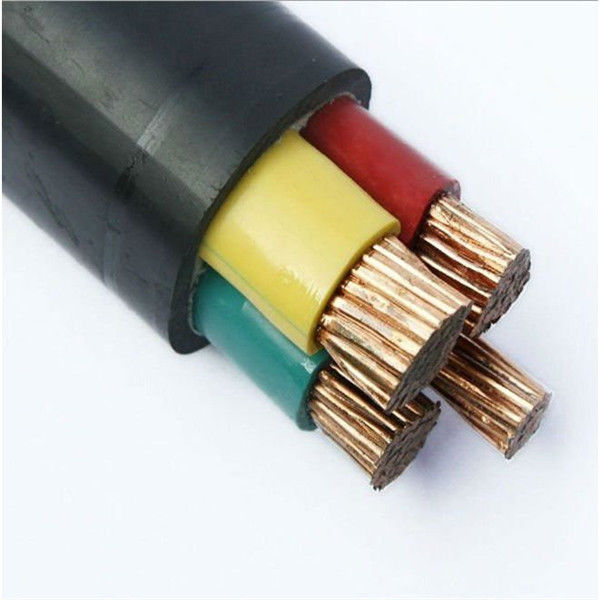

การแนะนำสายเคเบิลหุ้มฉนวน XLPE:
สายไฟ: สายไฟแกนทองแดงพร้อมฉนวน XLPE หรือ PVC ปลอกหุ้มด้านนอก PVC หรือ PE เทปเหล็ก STA หุ้มเกราะหรือสายไฟ / สายเคเบิลที่ไม่หุ้มเกราะ
ประเภท: Yjv22 Yjv23 Yjlv22 Yjlv23
จำนวนแกน: แกนเดี่ยว, 2 คอร์, 3 คอร์, 4 คอร์, 5 คอร์
ช่วงการผลิต: 1.5mm2, 2.5mm2, 4mm2, 6mm, 10mm2, 16mm2, 25mm2, 35mm2, 50mm2, 70mm2, 95mm2, 120mm2, 150mm2, 185mm2, 240mm2, 300mm2 400mm2, 500mm2, 630mm2
แรงดันไฟฟ้าที่เกี่ยวข้อง: 300 / 300v, 300 / 500v, 450 / 750v, 0.6 / 1kV
ลักษณะทางกายภาพและทางไฟฟ้า
|
No.cores x
|
ฉนวนกันความร้อน
|
ปลอก
|
ด้านนอกØ
|
น้ำหนัก
|
การให้คะแนนปัจจุบันในอากาศ 30 ℃
|
คะแนนปัจจุบันฝัง 20 ℃
|
|
ข้ามวินาที
|
ความหนา
|
ความหนา
|
ประมาณ
|
ประมาณ
|
|
|
ระบุ
|
|
เฟส
|
เป็นกลาง
|
มูลค่า
|
|
mm²
|
มม
|
มม
|
มม
|
มม
|
กก. / กม
|
ก
|
ก
|
|
3 × 4 + 1 × 2.5
|
0.7
|
0.7
|
1.8
|
12.7
|
277
|
37
|
47
|
|
3 × 6 + 1 × 4
|
0.7
|
0.7
|
1.8
|
13.9
|
363
|
47
|
60
|
|
3 × 10 + 1 × 6
|
0.7
|
0.7
|
1.8
|
16.1
|
527
|
64
|
81
|
|
3 × 16 + 1 × 10
|
0.7
|
0.7
|
1.8
|
18.6
|
766
|
85
|
106
|
|
3 × 25 + 1 × 16
|
0.9
|
0.7
|
1.8
|
22.2
|
1140
|
113
|
137
|
|
3 × 35 + 1 × 16
|
0.9
|
0.7
|
1.8
|
24.6
|
1475
|
139
|
164
|
ใบสมัคร:
ผลิตภัณฑ์นี้เหมาะสำหรับการส่งและจ่ายกำลังด้วยแรงดันไฟฟ้า AC 0.6 / 1kv และความถี่ในการทำงาน 50Hz
สายไฟแรงดันต่ำใช้สำหรับการส่งและจ่ายกำลังในระบบส่งและจ่ายกำลัง 1kVมีการใช้กันอย่างแพร่หลายในด้านพลังงานไฟฟ้าการขุดการก่อสร้างโลหะวิทยาปิโตรเคมีและการสื่อสารและแทนที่สายไฟที่หุ้มด้วยกระดาษแบบจุ่มน้ำมัน
สายไฟหุ้มฉนวน XLPE สายไฟหุ้มฉนวน XLPE มีข้อดีมากกว่าสายฉนวนกระดาษและสายฉนวนพีวีซีสายเคเบิลโพลีเอทิลีนแบบ cross-linked มีความแข็งแรงทางไฟฟ้าสูงความแข็งแรงเชิงกลความต้านทานการเสื่อมสภาพสูงทนต่อการกัดกร่อนของสารเคมีความเครียดจากสิ่งแวดล้อมโครงสร้างที่เรียบง่ายใช้งานได้สะดวกและสามารถใช้งานที่อุณหภูมิสูงได้เป็นเวลานานสามารถวางได้โดยไม่ จำกัด การวาง
ข้อดีของสาย XLPE: สาย XLPE มีอุณหภูมิการทำงานในระยะยาวที่สูงกว่าและกระแสไฟฟ้าที่สูงกว่าและภายใต้สภาพแวดล้อมเดียวกันขนาด (หน้าตัดปกติ) ของสาย XLPE อาจเล็กกว่าสาย PVC 1 หรือ 2สิ่งเหล่านี้ไม่เพียงปรับปรุงคุณภาพและประสิทธิภาพของผลิตภัณฑ์ แต่ยังช่วยลดต้นทุนการผลิตของสายเคเบิลสายเคเบิลหุ้มเกราะ
สายเคเบิลหุ้มเกราะเหล็กเทปสามารถเพิ่มคุณสมบัติเชิงกลของสายเคเบิลและสายเคเบิลสามารถทนต่อแรงกดเชิงกลภายนอก
เกราะสายพานเหล็ก / เกราะฟอยด์เหล็กเกราะลวดเหล็ก / เกราะลวดเหล็ก / SWA.สายเคเบิลหุ้มเกราะเหล็กรุ่น: VV22, VV23, VLV22, VLV23, YJ V22, YJV23, YJLV22, YJLV23, ZR-VV22, NH-VV2 2, WDZ-YJV22, WDZ-YJV23, WDZ-YJY22
ใช้ฟังก์ชัน:
1. อุณหภูมิการทำงานที่อนุญาตในระยะยาวของตัวนำสายเคเบิลไม่เกิน 70 ℃
2. เมื่อเกิดไฟฟ้าลัดวงจร (ระยะเวลาที่ยาวที่สุดไม่เกิน 5 วินาที) อุณหภูมิสูงสุดของตัวนำสายเคเบิลไม่เกิน 160 ° C
3. เมื่อวางสายเคเบิลอุณหภูมิโดยรอบไม่ควรต่ำกว่า 0 ℃เมื่ออุณหภูมิต่ำกว่า 0 ℃ให้อุ่นก่อน
4. รัศมีการโค้งงอต่ำสุดของสายเคเบิลแบบไม่หุ้มเกราะแบบมัลติคอร์ควรมีค่าไม่น้อยกว่า 12 เท่าของเส้นผ่านศูนย์กลางภายนอกของสายเคเบิลและรัศมีการโค้งงอต่ำสุดของสายเคเบิลหุ้มเกราะแบบมัลติคอร์ไม่ควรน้อยกว่า 15 เท่าของเส้นผ่านศูนย์กลางภายนอกของสายเคเบิล .รัศมีการโค้งงอต่ำสุดของสายเคเบิลหุ้มเกราะแกนเดียวไม่ควรน้อยกว่า 15 เท่าของเส้นผ่านศูนย์กลางภายนอกของสายเคเบิลและรัศมีการโค้งงอต่ำสุดของสายเคเบิลที่ไม่มีการหุ้มแกนเดี่ยวไม่ควรน้อยกว่า 20 เท่าของเส้นผ่านศูนย์กลางภายนอกของสายเคเบิล .
5. พารามิเตอร์โครงสร้างของสายไฟฉนวน XLPE ที่มีแรงดันไฟฟ้า 0.6 / 1KV
