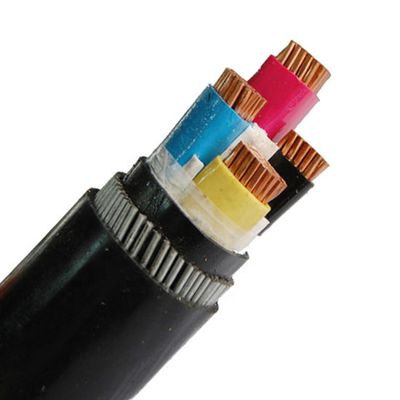

สายไฟหุ้มฉนวน XLPE และ PVC ขนาด 300 มม
การแนะนำสาย XLPE:
1. การใช้สายไฟฟ้าแรงสูง
สายไฟฟ้าแรงสูงเหมาะสำหรับการวางสายส่งและสายส่งแบบคงที่ที่มี AC 50HZ และแรงดันไฟฟ้า 66KV และต่ำกว่าสำหรับการส่งกำลัง
2. ใช้ฟังก์ชัน
อุณหภูมิสูงสุดของตัวนำสายเคเบิลคือ 90 ℃
ในช่วงเวลาลัดวงจร (ระยะเวลาที่ยาวที่สุดไม่เกิน 5 วินาที) อุณหภูมิสูงสุดของตัวนำสายเคเบิลต้องไม่เกิน 250 ℃
อุณหภูมิโดยรอบเมื่อวางสายเคเบิลต้องไม่ต่ำกว่า 0 ℃
ลักษณะทางกายภาพและทางไฟฟ้า
No.cores x | ฉนวนกันความร้อน | ปลอก | ด้านนอกØ | น้ำหนัก | การให้คะแนนปัจจุบันในอากาศ 30 ℃ | คะแนนปัจจุบันฝัง 20 ℃ |
ข้ามวินาที | ความหนา | ความหนา | ประมาณ | ประมาณ |
| ระบุ |
เฟส | เป็นกลาง | มูลค่า |
mm² | มม | มม | มม | มม | กก. / กม | ก | ก |
3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 | 164 |
คุณสมบัติและการใช้สายไฟหุ้มฉนวน XLPE:
สายไฟหุ้มฉนวนโพลีเอทิลีนแบบ cross-linked มีลักษณะของความแข็งแรงเชิงกลสูงทนต่อความเครียดจากสภาพแวดล้อมที่แข็งแกร่งสมรรถนะทางไฟฟ้าที่ดีเยี่ยมและความต้านทานกระแสไฟฟ้าที่แข็งแกร่ง
การโจมตีทางเคมีนอกจากนี้ผลิตภัณฑ์ที่มีน้ำหนักเบาและเรียบง่ายยังใช้งานง่ายผลิตภัณฑ์นี้เหมาะสำหรับระบบส่งและจำหน่ายที่มีแรงดันไฟฟ้า 0.6 / 1kv
มีลักษณะสำคัญของสายเคเบิลทนไฟสายเคเบิลไม่ติดไฟง่ายหรือลุกไหม้ต่อไปภายในช่วงที่กำหนดเท่านั้นเหมาะสำหรับสถานีไฟฟ้ารถไฟใต้ดินอุโมงค์อาคารสูงและขนาดใหญ่
สายเคเบิลที่กระจายอย่างหนาแน่นในสถานประกอบการอุตสาหกรรมและเหมืองแร่แหล่งน้ำมันเหมืองถ่านหินและที่อื่น ๆ
ประสิทธิภาพทางเทคนิคของสายไฟ
1. พิกัดอุณหภูมิสูงสุดของตัวนำสายเคเบิลหุ้มฉนวนพีวีซีคือ 70 ° Cเมื่อเกิดไฟฟ้าลัดวงจร (ระยะเวลาที่ยาวที่สุดไม่เกิน 5S) อุณหภูมิของตัวนำไม่เกิน 160 ° C
2. อุณหภูมิสูงสุดของตัวนำของสายฉนวน XLPE คือ 90 ℃เกิดไฟฟ้าลัดวงจร (ระยะเวลาที่ยาวที่สุดไม่เกิน 5S) และอุณหภูมิของตัวนำไม่เกิน 250 ℃
3. เมื่อติดตั้งสายเคเบิลหุ้มฉนวนหรือหุ้ม PVC อุณหภูมิโดยรอบไม่ควรต่ำกว่า 0 ℃
4. ความเสถียรทางเคมีที่สมบูรณ์แบบความต้านทานต่อกรดด่างน้ำมันและตัวทำละลายอินทรีย์และสารหน่วงไฟ
ข้อดีของสายไฟ
1. ใช้พื้นที่ขนาดเล็กมักจะฝังในดินหรือวางไว้ในบ้านในคูน้ำและอุโมงค์
ระยะฉนวนระหว่างเส้นมีขนาดเล็กมากไม่มีการใช้หอคอยมีการครอบครองที่ดินน้อยลงและไม่มีการใช้พื้นที่พื้นดิน
2. ความน่าเชื่อถือสูงได้รับผลกระทบจากสภาพอากาศและสภาพแวดล้อมโดยรอบประสิทธิภาพการส่งผ่านมีเสถียรภาพและความน่าเชื่อถือสูง
3. ให้เงื่อนไขที่ดีขึ้นสำหรับการพัฒนาไฟฟ้าแรงสูงพิเศษและความจุขนาดใหญ่เช่นอุณหภูมิต่ำและสายตัวนำยิ่งยวด
4. ความจุกระจายขนาดใหญ่
5. ภาระงานบำรุงรักษาน้อยลง
6. ความเป็นไปได้ที่จะเกิดไฟฟ้าช็อตมีน้อย
