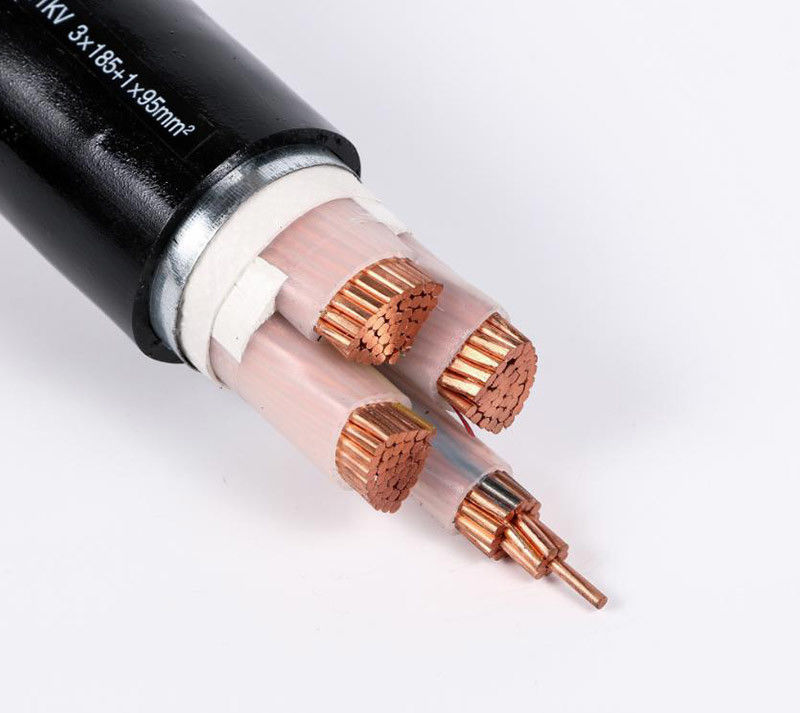

สายเคเบิ้ลโพลีเอทิลีนแบบเชื่อมต่อข้ามสายไฟ Tri-Core PVC
การแนะนำสาย XLPE:
1. การใช้สายไฟฟ้าแรงสูง
สายไฟฟ้าแรงสูงเหมาะสำหรับการวางสายส่งและสายส่งแบบคงที่ที่มี AC 50HZ และแรงดันไฟฟ้า 66KV และต่ำกว่าสำหรับการส่งกำลัง
2. ใช้ฟังก์ชัน
อุณหภูมิสูงสุดของตัวนำสายเคเบิลคือ 90 ℃
ในช่วงเวลาลัดวงจร (ระยะเวลาที่ยาวที่สุดไม่เกิน 5 วินาที) อุณหภูมิสูงสุดของตัวนำสายเคเบิลต้องไม่เกิน 250 ℃
อุณหภูมิโดยรอบเมื่อวางสายเคเบิลต้องไม่ต่ำกว่า 0 ℃
ข้อดีของสาย XLPE:
1. ทองแดงบริสุทธิ์แบบไม่ใช้ออกซิเจนคุณภาพสูง 99.99%: ต่อต้านริ้วรอยที่มีความบริสุทธิ์สูงการนำไฟฟ้าสูงกำลังการผลิตกระแสไฟฟ้าสูงความต้านทานต่ำการส่งผ่านที่รวดเร็วและมีเสถียรภาพ
2. ฉนวนกันความร้อน PVC คุณภาพสูงที่เป็นมิตรกับสิ่งแวดล้อม: ใช้วัสดุพลาสติกคุณภาพสูงมีคุณสมบัติทนต่อการสึกหรอทนกรดและด่างทนไฟทนน้ำมันสารป้องกันการแข็งตัว ฯลฯ และมีอายุการใช้งานยาวนานขึ้น
3. ความผิดปกติของแกนต่ำและความหนาสม่ำเสมอ: การใช้อุปกรณ์ขั้นสูงช่วยให้มั่นใจได้ว่ามีความผิดปกติของแกนต่ำและความหนาสม่ำเสมอของสายเคเบิลซึ่งสามารถป้องกันกระแสไฟฟ้าได้อย่างมีประสิทธิภาพจากการโดนไฟและรับประกันการใช้ไฟฟ้าอย่างปลอดภัย
ตำแหน่งที่ใช้:
เหมาะสำหรับในบ้านร่องสายเคเบิลท่ออุโมงค์ ฯลฯ นอกจากนี้ยังสามารถฝังในดินหลวมไม่สามารถทนต่อแรงภายนอกได้โดยทั่วไปใช้สำหรับการส่งวงจรหลักแรงดันไฟฟ้าที่ใช้สำหรับสายส่งและสายส่ง
ลักษณะทางกายภาพและทางไฟฟ้า
| No.cores x |
ฉนวนกันความร้อน |
ปลอก |
ด้านนอกØ |
น้ำหนัก |
การให้คะแนนปัจจุบันในอากาศ 30 ℃ |
คะแนนปัจจุบันฝัง 20 ℃ |
| ข้ามวินาที |
ความหนา |
ความหนา |
ประมาณ |
ประมาณ |
| |
ระบุ |
| เฟส |
เป็นกลาง |
มูลค่า |
| mm² |
มม |
มม |
มม |
มม |
กก. / กม |
ก |
ก |
| 3 × 4 + 1 × 2.5 |
0.7 |
0.7 |
1.8 |
12.7 |
277 |
37 |
47 |
| 3 × 6 + 1 × 4 |
0.7 |
0.7 |
1.8 |
13.9 |
363 |
47 |
60 |
| 3 × 10 + 1 × 6 |
0.7 |
0.7 |
1.8 |
16.1 |
527 |
64 |
81 |
| 3 × 16 + 1 × 10 |
0.7 |
0.7 |
1.8 |
18.6 |
766 |
85 |
106 |
| 3 × 25 + 1 × 16 |
0.9 |
0.7 |
1.8 |
22.2 |
1140 |
113 |
137 |
| 3 × 35 + 1 × 16 |
0.9 |
0.7 |
1.8 |
24.6 |
1475 |
139 |
164 |
| 3 × 50 + 1 × 25 |
1 |
0.9 |
1.8 |
27.7 |
พ.ศ. 2494 |
173 |
198 |
| 3 × 70 + 1 × 35 |
1.1 |
0.9 |
1.9 |
31.9 |
2662 |
222 |
246 |
| 3 × 95 + 1 × 50 |
1.1 |
1 |
2.1 |
36.2 |
3578 |
271 |
293 |
