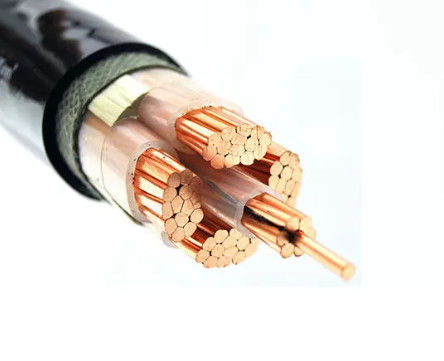

สายเคเบิลฉนวน XLPE แรงดันสูงสำหรับสถานีพลังงาน, การเชื่อมต่อที่อยู่อาศัย
รายละเอียดด่วน
-------------------------------------------------- -----
- ส่วนหน้าตัดที่กำหนด: 2X70 มม. 2
- เส้นผ่านศูนย์กลางโดยรวม: ประมาณ 22.0 มม
- น้ำหนักสุทธิประมาณ: 1591 กิโลกรัม / กม
- ตัวนำกระแสตรงทนได้ที่ 20 ° C: 0.27 Ω / km
ลักษณะไฟฟ้า
-------------------------------------------------- -----
- แรงดันไฟฟ้า Uo / U (Um): 600/1000 V
- พิกัดกระแสอากาศสูงสุด 30 ° C: 287 A
- คะแนนสูงสุดปัจจุบันถูกฝัง 20 ° C: 337 A
- ความต้านทานกระแสตรงสูงสุด, ตัวนำ 20 ° C: 0.27Ω / km
- แรงดันทดสอบ: 4000 V
ลักษณะมิติ
-------------------------------------------------- -----
- หน้า ตัดตามกำหนด: 70 มม. 2
- จำนวนตัวนำสื่อไฟฟ้า: Single 2 Core
- ความหนาของฉนวน: 1.1 มม
- ความหนาของปลอกเปลือกมีค่าเล็กน้อย: 1.9 มม
- เส้นผ่าศูนย์กลางโดยรวมสูงสุด Ø : 22.0 มม
- น้ำหนักโดยประมาณ: 1591 กิโลกรัม / กม
ลักษณะการใช้งาน
-------------------------------------------------- -----
- อุณหภูมิในการทำงานสูงสุด: 90 ° C
- อุณหภูมิลัดวงจร: + 250 ° C (ระยะเวลาลัดวงจรสูงสุด 5 วินาที)
- ระหว่างการติดตั้งสูงสุด -5 ° C
ช่วงอุณหภูมิ T : - 20 ถึง + 90 ° C
- รัศมีการดัดขั้นต่ำ: 15 x เคเบิ้ลØ
มาตรฐาน
-------------------------------------------------- -----
ระหว่างประเทศ: IEC 60502-1
ระดับชาติ: GB / T 12706.1-2008
ลักษณะการก่อสร้าง
-------------------------------------------------- -----
1. ตัวนำ
- ตัวนำทองแดงเปลือยระดับ 2 ถึง IEC 60228
- สำหรับตัวนำที่มีขนาดเล็กกว่าจะเป็นตัวนำทรงกลมทึบ Class 1
2. ฉนวนกันความร้อน: สารประกอบ XLPE
3. ฟิลเลอร์: PP ฟิลเลอร์
4. Outer Sheath: PVC Compound
5. เปลือกสี: ดำ
บันทึก:
เมื่อต้องการสำหรับแอปพลิเคชั่นเฉพาะสีอื่น ๆ
พารามิเตอร์การสั่งซื้อที่แนะนำ
-------------------------------------------------- -----
สำหรับใบเสนอราคา / วัสดุสิ้นเปลืองกรุณาตรวจสอบให้แน่ใจว่าคำถามของคุณและคำสั่งซื้อของคุณคือ
การรักษาความปลอดภัยข้อมูลต่อไปนี้:
1 - มาตรฐานสากลหรือพิเศษ (หรือมิฉะนั้นการใช้งานที่แม่นยำของสายเคเบิล)
2 - แรงดันไฟฟ้าที่กำหนด
3 - ตัวนำทองแดงหรืออลูมิเนียม
4 - ขนาดของตัวนำแต่ละตัว
5 - วัสดุฉนวน: XLPE หรืออื่น ๆ
6 - จำนวนและการระบุตัวนำ
7 - ข้อกำหนดอื่น ๆ
8 - การบรรจุ
9 - เวลาการส่งมอบที่ต้องการ
10 - ความถูกต้องที่จำเป็น
ผลิตภัณฑ์ของเรามีจำหน่ายทั่วโลก คุณสามารถวางใจได้ในกระบวนการผลิตทั้งหมดของเรา
