แหล่งจ่ายพลังงาน XLPE ฉนวนลวด / สายเคเบิลโพลีเอทิลีนที่เชื่อมโยงข้ามน้ำหนักเบา

แหล่งจ่ายพลังงาน XLPE ฉนวนลวด / สายเคเบิลโพลีเอทิลีนที่เชื่อมโยงข้ามน้ำหนักเบา

ใบสมัคร

มีการติดตั้งสายไฟสำหรับการจ่ายพลังงานในที่โล่งใต้ดินในอาคารในท่อสายไฟสถานีไฟฟ้าการเชื่อมต่อกับที่อยู่อาศัยและไฟถนนรวมถึงในเครือข่ายผู้ใช้บริการซึ่งคาดว่าจะไม่เกิดความเสียหายทางกลไก

รายละเอียดด่วน

-------------------------------------------------- -----

- ส่วนหน้าตัดที่กำหนด: 2X120 มม. 2

- เส้นผ่านศูนย์กลางโดยรวม: ประมาณ 27.4 มม

- น้ำหนักสุทธิประมาณ 2617 กก. / กม

- ตัวนำกระแสตรงทนได้ที่ 20 ° C: 0.15 Ω / km

ลักษณะไฟฟ้า

-------------------------------------------------- -----

- แรงดันไฟฟ้า Uo / U (Um): 600/1000 V

- พิกัดกระแสอากาศสูงสุด 30 ° C: 431 A

- คะแนนสูงสุดปัจจุบันถูกฝัง 20 ° C: 463 A

- ความต้านทานกระแสตรงสูงสุด, ตัวนำ 20 ° C: 0.15Ω / km

- แรงดันทดสอบ: 4000 V

ลักษณะมิติ

-------------------------------------------------- -----

- หน้า ตัดที่กำหนด: 120 มม. 2

- จำนวนตัวนำสื่อไฟฟ้า: Single 2 Core

- ความหนาของฉนวน: 1.2 มม

- ความหนาของฝัก: 2.1 มม

- เส้นผ่าศูนย์กลางโดยรวมสูงสุด Ø : 27.4 มม

- น้ำหนักโดยประมาณ: 2617 กก. / กม

ลักษณะการใช้งาน

-------------------------------------------------- -----

- อุณหภูมิในการทำงานสูงสุด: 90 ° C

- อุณหภูมิลัดวงจร: + 250 ° C (ระยะเวลาลัดวงจรสูงสุด 5 วินาที)

- ระหว่างการติดตั้งสูงสุด -5 ° C

ช่วงอุณหภูมิ T : - 20 ถึง + 90 ° C

- รัศมีการดัดขั้นต่ำ: 15 x เคเบิ้ลØ

มาตรฐาน

-------------------------------------------------- -----

ระหว่างประเทศ: IEC 60502-1
ระดับชาติ: GB / T 12706.1-2008

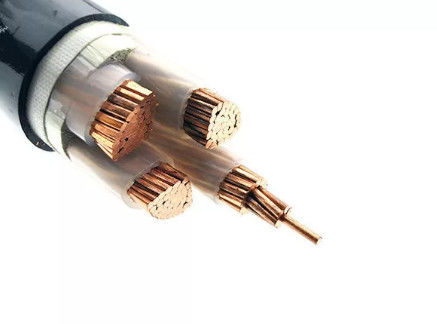

ลักษณะการก่อสร้าง

-------------------------------------------------- -----
1. ตัวนำ
- ตัวนำทองแดงเปลือยระดับ 2 ถึง IEC 60228

- สำหรับตัวนำที่มีขนาดเล็กกว่าจะเป็นตัวนำทรงกลมทึบ Class 1
2. ฉนวนกันความร้อน: สารประกอบ XLPE

3. ฟิลเลอร์: PP ฟิลเลอร์
4. Outer Sheath: PVC Compound
5. เปลือกสี: ดำ
